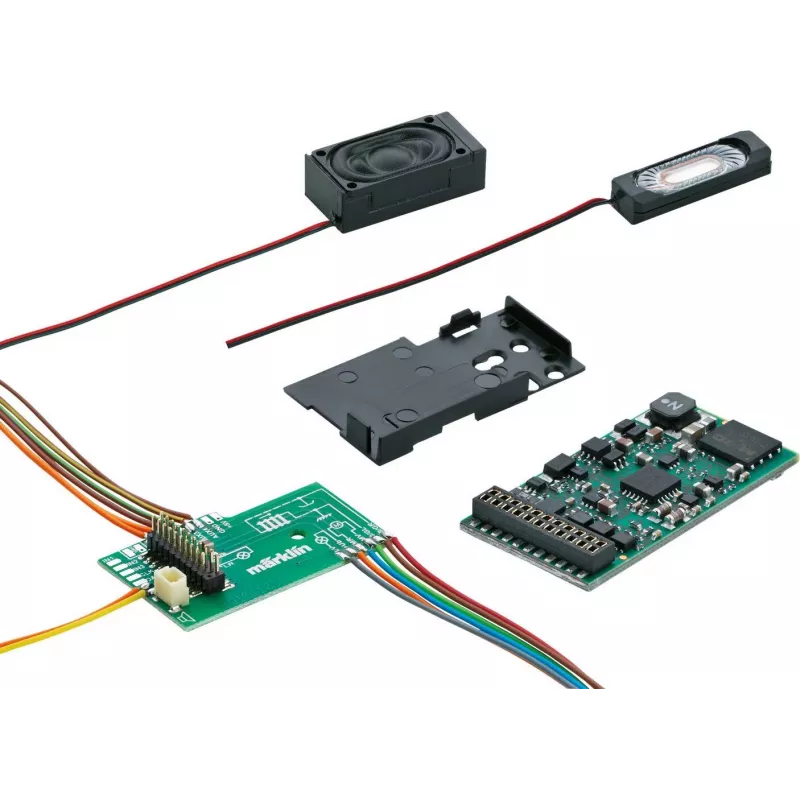

Märklin 60977 mSD/3 elektrinio lokomotyvo garso dekoderis su PCB

Jei jūsų elektrinis lokomotyvas vis dar neturi garso, o originalus dekoderis jau seniai nusidėvėjęs, „Märklin 60977 mSD/3“ garso dekoderis su PCB plokšte yra būtent tai, ko reikia moderniam valdymui ir sodriam garsui. Ši plokštė skirta tiems, kurie nebijo lituoklio ir nori savo modelių parką atnaujinti iki mfx+ lygio.

Kam skirtas šis dekoderis?

Tai idealus pasirinkimas patyrusiems modeliuotojams, kurie mėgsta patys montuoti elektroniką. Dekoderis tinka senesniems Märklin elektriniams lokomotyvams, neturintiems gamyklinės skaitmeninės sąsajos, arba norint pakeisti sugedusį originalų dekoderį naujos kartos mSD/3 bloku. Jei mėgstate lituoti ir norite pilnai kontroliuoti savo traukinio garsus bei judėjimą, šis sprendimas jums.

Pagrindinės savybės

• mSD/3 garso dekoderis su išplėstinėmis mfx+ garso funkcijomis
• Palaiko Märklin mfx+, DCC ir Motorola protokolus
• 16 valdomų funkcijų ir 8 funkcijų išėjimai
• 1,0 A nuolatinė variklio srovė, 2,5 A maksimali
• Naujausios kartos apkrovos reguliavimas sklandžiam darbui
• RailCom ir SUSI sąsajos
• Galimybė prijungti buferinį kondensatorių
• Programinės įrangos atnaujinimas per Märklin Central Station arba Mobile Station

Specifikacijos

• Dekoderio tipas: mSD/3 garso dekoderis
• Paskirtis: elektriniai lokomotyvai (E-Loks)
• Sąsaja: plika PCB (Leiterplatte) individualiam montavimui
• Valdymo protokolai: mfx+, DCC, Motorola
• Valdomų funkcijų skaičius: 16
• Funkcijų išėjimų skaičius: 8
• Variklio srovė (nuolatinė): 1,0 A
• Variklio srovė (maksimali): 2,5 A
• Bendra funkcijų išėjimų srovė: 0,5 A
• Garsiakalbio išėjimo varža: 4–8 Ohm
• Variklių tipai: DC varikliai, bešerdžiai varikliai
• Greičio pakopos: iki 128 (DCC)
• Specialios funkcijos: RailCom, SUSI, buferinio kondensatoriaus jungtis

Kaip naudoti

Prieš montuodami įsitikinkite, kad jūsų lokomotyvo variklio suvartojama srovė neviršija dekoderio ribų. Garsui užtikrinti naudokite 4–8 Ohm varžos garsiakalbį. Programuokite ir atnaujinkite garsus prijungę prie Märklin Central Station arba Mobile Station.

Patarimas: prieš lituodami būtinai patikrinkite visus kontaktus ir izoliaciją – taip išvengsite trumpųjų jungimų. Jei abejojate dėl variklio srovės, naudokite matuoklį. Atminkite, kad buferinis kondensatorius prailgins garso grojimą per įtampos trūkius.
