LAPP EPIC® M23 8+1 polių moteriškos jungties rinkinys su varžtiniu sujungimu, IP67 75009698

LAPP EPIC® M23 serijos moteriškoji jungtis su 8+1 kontaktais – tai patikimas sprendimas, kai reikia sujungti maitinimo ir signalo linijas pramoninėmis sąlygomis. Šis rinkinys leidžia vietoje sumontuoti jungtį be specialių įrankių, o IP67 apsauga užtikrina ilgaamžiškumą net ir drėgnose ar dulkėtose aplinkose.

Kodėl verta rinktis

• Universalus 8+1 kontaktų išdėstymas – aštuoni maitinimo kontaktai ir vienas apsauginis įžeminimo kontaktas (PE) užtikrina saugų energijos perdavimą varikliams, pavaroms ir automatikos sistemoms.
• Atsparumas aplinkai – IP67 apsaugos klasė, kai jungtis sujungta, apsaugo nuo dulkių ir vandens, todėl tinka naudoti lauke ar plovimo zonose.
• Platus temperatūrų diapazonas – nuo -25 °C iki +125 °C, todėl jungtis veikia patikimai tiek šaltose, tiek karštose patalpose.
• Varžtinis sujungimas – užtikrina tvirtą ir vibracijai atsparų kontaktą, kuris ilgainiui nesusilpnėja.
• Ilgaamžiškumas – daugiau nei 500 sujungimo ciklų, todėl jungtį galima naudoti daug kartų neprarandant savybių.
• Degumo klasė UL 94 V-0 – įdėklas atsparus ugniai, tai padidina saugą avarinėse situacijose.

Techninė informacija

• Jungties tipas: apskritimo formos, EPIC® M23 serija
• Lytis: moteriškoji (lizdas)
• Kontaktai: 8 maitinimo + 1 PE
• Nominali įtampa: 250 V (IEC)
• Nominali srovė: 20 A
• Sujungimas: varžtinis
• Korpuso medžiaga: cinko lydinio liejinys, nikeliuotas
• Kontaktų medžiaga: vario lydinys, sidabruotas
• Kabelio įvorės sriegis: M25
• Kabelio skersmuo: 9–13 mm
• Užteršimo laipsnis: 3
• Viršįtampio kategorija: III

Kaip naudoti

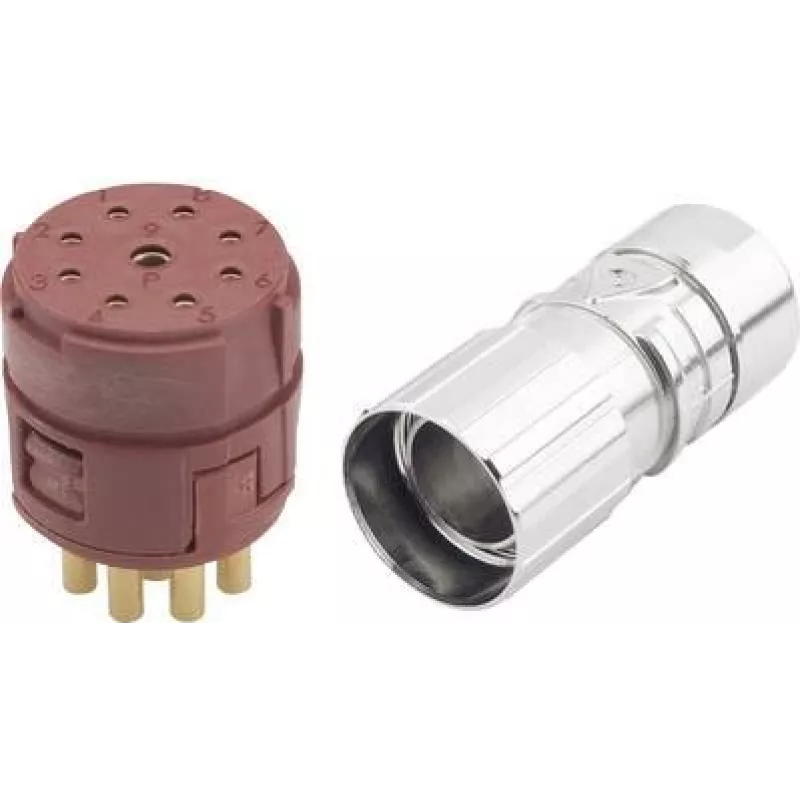

Rinkinį sudaro nikeliuotas cinko lydinio korpusas, moteriškasis įdėklas su sidabruotais vario lydinio kontaktais, varžtiniai gnybtai ir M25 kabelio įvorė. Sumontuokite jungtį ant kabelio, kurio išorinis skersmuo 9–13 mm, ir priveržkite varžtus. Rekomenduojama naudoti su atitinkama vyriškąja EPIC® M23 jungtimi, kad būtų pasiektas IP67 apsaugos lygis.

Kam tinka

Šis rinkinys skirtas inžinieriams, technikams ir visiems, kurie montuoja ar prižiūri pramoninę įrangą: variklius, pavaras, robotus, automatikos linijas. Taip pat tinka tiems, kurie ieško patikimos ir ilgaamžės jungties, galinčios atlaikyti sunkiausias sąlygas.

Patarimas: prieš montuodami įsitikinkite, kad kabelio skersmuo atitinka 9–13 mm diapazoną. Priveržę varžtus, patikrinkite, ar jungtis sandariai sujungta su vyriškąja dalimi – tik taip bus užtikrinta IP67 apsauga. Nenaudokite jėgos, kad nepažeistumėte kontaktų.
