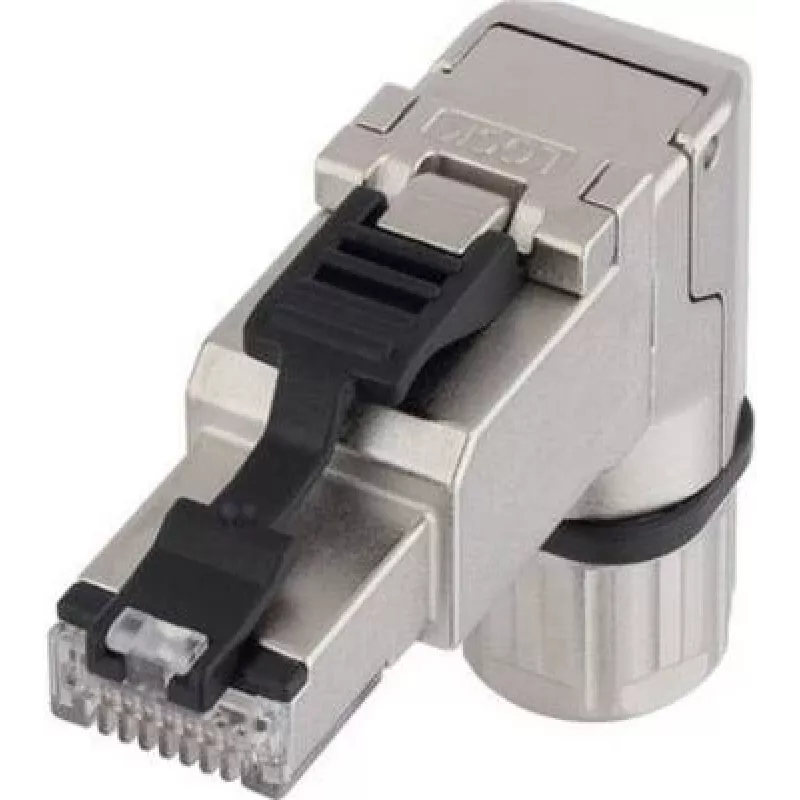

LAPP ED-IE-90-6A-PN-20-FC kampuotas Cat.6A pramoninis RJ45 lauko montavimo jungtis 21700638

Kai reikia greitai ir patikimai prijungti tinklo kabelį sunkiai pasiekiamoje vietoje, kampuota konstrukcija tampa tikru gelbėtoju. Ši LAPP jungtis leidžia montuoti vietoje be specialių įrankių, o 90° kampas sumažina kabelio įtempimą ir leidžia tilpti ten, kur paprastas kištukas netelpa.

Kodėl verta rinktis

• 90° kampas – idealiai tinka siauroms nišoms, spintoms ir kampiniams sujungimams
• Montavimas be įrankių – IDC kontaktai užspaudžiami rankiniu būdu
• Palaiko 10 Gigabit Ethernet ir PoE++ (IEEE 802.3bt) – vienu kabeliu perduodami duomenys ir maitinimas
• Cat.6A našumas iki 500 MHz – atitinka ISO/IEC 11801 ir TIA/EIA-568 standartus
• Universalus kabelio skersmuo: 5,0–9,0 mm
• Patvarus cinko lydinio nikeliuotas korpusas, atsparus -40°C iki +70°C temperatūrai
• Daugkartinio pajungimo ciklas >750 – ilgas tarnavimo laikas

Techninė informacija

• Jungties tipas: RJ45 kištukas, vyriškas, 8P8C
• Kategorija: Cat.6A (IEC 61935-2)
• Ekranavimas: ekranuotas (STP)
• Montavimas: lauko, be įrankių, IDC
• Suderinamumas su laidininkais: vientisas AWG 24/1–22/1, suvytas AWG 26/7–22/7
• Kabelio skersmuo: 5,0–9,0 mm
• Korpuso medžiaga: cinko lydinys, nikeliuotas
• Darbinė temperatūra: -40°C iki +70°C
• Standartai: IEC 60603-7-51, ISO/IEC 11801, EN 50173, TIA/EIA-568
• Naudojimas: pramoninis Ethernet tinklas

Kam tinka

Ši jungtis skirta pramoninių tinklų montuotojams, automatizavimo inžinieriams ir visiems, kurie susiduria su ribota erdve. Ji puikiai tinka valdymo spintose, mašinose, robotų sistemose ar bet kur, kur reikia patikimo ir greito 10G ryšio. Dėl atsparaus metalinio korpuso ir plačios temperatūrų amplitudės jungtis tarnaus net ir sudėtingomis sąlygomis.

Kaip naudoti

Nuimkite kabelio apvalkalą, įstatykite laidininkus į atitinkamus IDC kontaktus pagal spalvų kodą ir užspauskite dangtelį – jokių specialių įrankių nereikia. Kampinė konstrukcija leidžia kabelį išvesti 90° kampu, todėl jis mažiau lankstosi ir ilgiau tarnauja. Jungtį galima naudoti pakartotinai, jei reikia pakeisti kabelio ilgį ar konfigūraciją.

Patarimas: prieš užspausdami IDC kontaktus, įsitikinkite, kad laidininkai tvirtai įstatyti iki galo – taip išvengsite prasto kontakto. Jei montuojate lauke ar drėgnoje aplinkoje, rekomenduojame papildomai apsaugoti jungtį nuo tiesioginės drėgmės, nes korpusas yra IP20.
