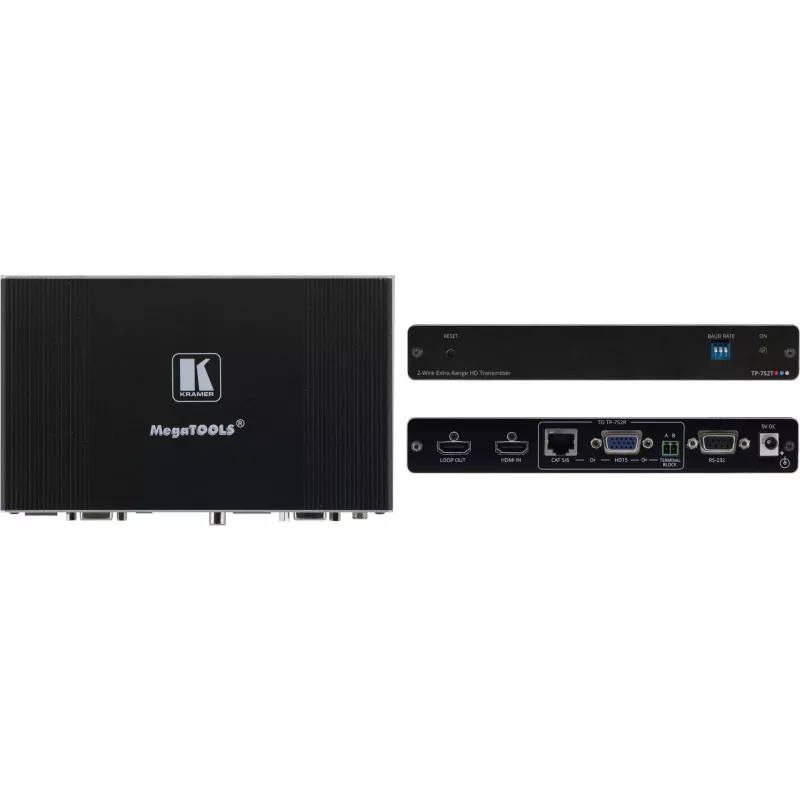

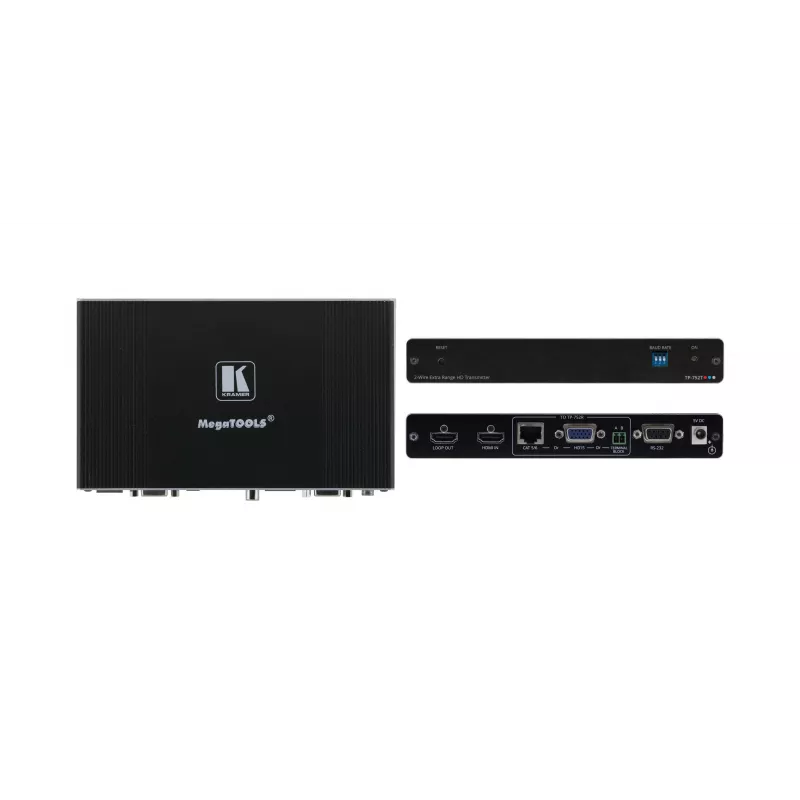

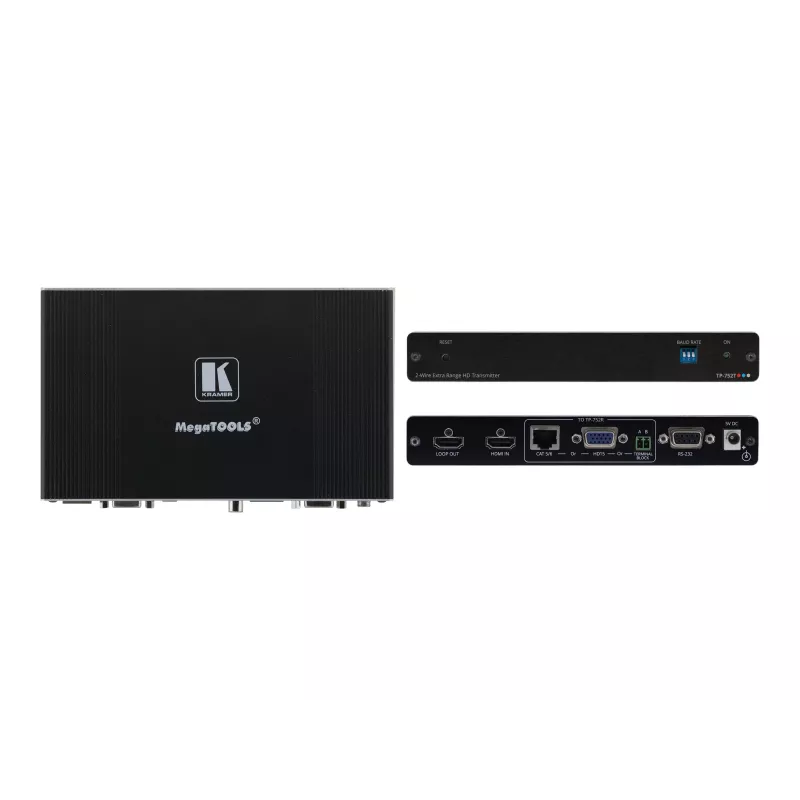

Kramer TP-752T A/V ir valdymo signalų siųstuvas per vytos poros kabelį – 600 m

Jei renginių spintą turite viename pastato gale, o ekraną – kitame, Kramer TP-752T išspręs šią problemą. Tai profesionalus siųstuvas, skirtas kompozitinio vaizdo, nesubalansuoto stereo garso ir RS-232 valdymo signalams perduoti iki 600 metrų atstumu per vieną vytos poros kabelį (CAT5/6/7).

Kodėl verta rinktis

• Vienu kabeliu perduodami trys skirtingi signalai – nereikia tempti atskirų laidų vaizdui, garsui ir valdymui.
• 400 MHz (-3 dB) vaizdo dažnių juosta užtikrina aštrų ir aiškų vaizdą net ir dideliais atstumais.
• Kompaktiškas „Kramer TOOLS“ stalinis korpusas lengvai telpa bet kurioje įrangoje.
• Palalko CAT5, CAT6 ir CAT7 kabelius – galite naudoti jau nutiestą infrastruktūrą.

Techninė specifikacija

• Vaizdo įėjimas: 1x BNC (kompozitinis vaizdas)
• Garso įėjimas: 2x RCA (nesubalansuotas stereo garsas)
• Valdymo įėjimas: 1x D-sub 9 kontaktų moteriškas (RS-232)
• Išėjimas: 1x RJ-45 (vytos poros kabelis)
• Vaizdo dažnių juosta: 400 MHz (-3 dB)
• Garso dažnių juosta: 100 kHz (-3 dB)
• Vaizdo signalo ir triukšmo santykis: 74 dB
• Garso signalo ir triukšmo santykis: 80 dB
• Maitinimas: 12 V DC, 200 mA
• Korpuso tipas: „Kramer TOOLS“ stalinis

Kam tinka

Šis siųstuvas puikiai tinka klasėms, konferencijų salėms, prekybos centrams ar viešosioms erdvėms, kur vaizdo šaltinis yra nutolęs nuo ekrano. Taip pat – tiems, kurie nori išnaudoti jau esamą vytos poros kabelių tinklą ir išvengti brangių naujų laidų tiesimo darbų.

Kaip naudoti

Prijunkite kompozitinio vaizdo šaltinį prie BNC įėjimo, garso šaltinį – prie RCA lizdų, o RS-232 valdymo kabelį – prie D-sub 9 kontaktų lizdo. Tada vienu vytos poros kabeliu sujunkite siųstuvo RJ-45 išėjimą su atitinkamu imtuvu (pvz., Kramer TP-752R) kitame pastato gale. Maitinimą prijunkite prie 12 V DC lizdo. Sistema paruošta darbui.

Patarimas: jei atstumas artėja prie 600 m ribos, naudokite kokybišką CAT6 arba CAT7 kabelį su ekranavimu – tai padės išvengti trukdžių ir užtikrins stabilų signalą per visą liniją.
