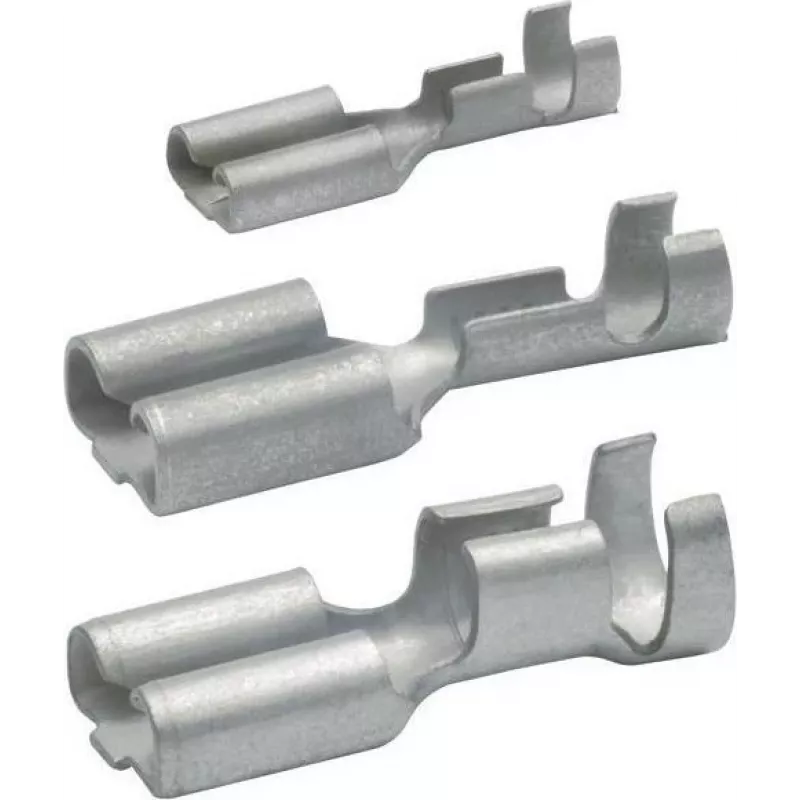

Klauke 18201A neizoliuota kištukinė plokščioji jungtis 0,5-1,0 mm², 6,3 mm liežuvėlis, crimp, E-Cu alavuotas, DIN 46247, 100 vnt. paketas

Jei dirbate su automobilių elektros sistemomis, pramoniniais skydais ar tiesiog mėgstate patys pasidaryti patikimus laidų sujungimus, Klauke 18201A neizoliuota kištukinė jungtis bus puikus pasirinkimas. Šios jungtys skirtos 0,5–1,0 mm² (20–17 AWG) lankstiems variniams laidams sujungti su 6,3 × 0,8 mm plokščiais kištukais. Jos užtikrina tvirtą ir vibracijai atsparų kontaktą, todėl tinka ten, kur svarbus ilgaamžiškumas ir patikimumas.

Kodėl verta rinktis

Klauke 18201A pagamintos iš didelio laidumo elektrolitinio vario (E-Cu) ir padengtos alavu, kad atsparių korozijai ir išlaikytų mažą kontaktinę varžą net po daugelio sujungimų. Neizoliuotas korpusas leidžia patiems parinkti izoliaciją pagal aplinkos sąlygas – ar tai būtų paprastas PVC vamzdelis, ar klijais padengta termiškai susitraukianti mova. Dėl DIN 46247 standarto tikslumo šios jungtys puikiai tinka profesionaliam darbui.

Techninė informacija

• Jungties tipas: kištukinė plokščioji jungtis (moteriškoji)
• Izoliacija: neizoliuota (atviras metalinis korpusas)
• Laido skerspjūvis: 0,5 – 1,0 mm² (20 – 17 AWG)
• Prijungiamo liežuvėlio plotis: 6,3 mm
• Prijungiamo liežuvėlio storis: 0,8 mm
• Sujungimo būdas: crimp (presavimas)
• Medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdaila: elektrolitinis alavimas (sidabrinis atspalvis)
• Atitinka standartą: DIN 46247
• Maksimali srovė: iki 20 A (priklausomai nuo sąlygų)
• Darbinė temperatūra: -40 °C iki +125 °C
• RoHS atitiktis: taip
• Pakelyje: 100 vnt.

Kam tinka

• Automobilių laidų pynėms: relėms, jungikliams, saugiklių dėžutėms su 6,3 mm kištukais
• Pramoninių valdymo skydų montavimui: jutikliams, kontaktoriams, gnybtų blokams
• Buitinės technikos gamybai: vidiniams maitinimo sujungimams, kur trūksta vietos
• Prototipų kūrimui ir remontui: individualių kabelių su termiškai susitraukiančia izoliacija gamybai
• Laivams ir lauko įrangai: kartu su sandariomis termiškai susitraukiančiomis movomis

Kaip naudoti

Nuimkite laido izoliaciją, įkiškite laidą į jungties korpusą ir suspauskite specialiomis crimp replėmis su 6,3 mm presavimo galvute. Patikrinkite, ar laidas tvirtai laikosi. Kadangi jungtis neizoliuota, po presavimo rekomenduojama uždėti izoliacinę movą arba termiškai susitraukiančią izoliaciją, ypač jei jungtis bus veikiama drėgmės ar dulkių. Prieš montuodami būtinai išjunkite maitinimą.

Patarimas: naudokite reketines crimp reples su 6,3 mm presavimo galvute – jos užtikrina vienodą suspaudimą ir sumažina blogo kontakto riziką. Jei jungiate prie 6,3 mm plokščio kištuko, įsitikinkite, kad jis švarus ir be oksidacijos. Sandariose vietose būtinai naudokite klijais padengtą termiškai susitraukiančią movą – ji apsaugos nuo drėgmės ir korozijos.
