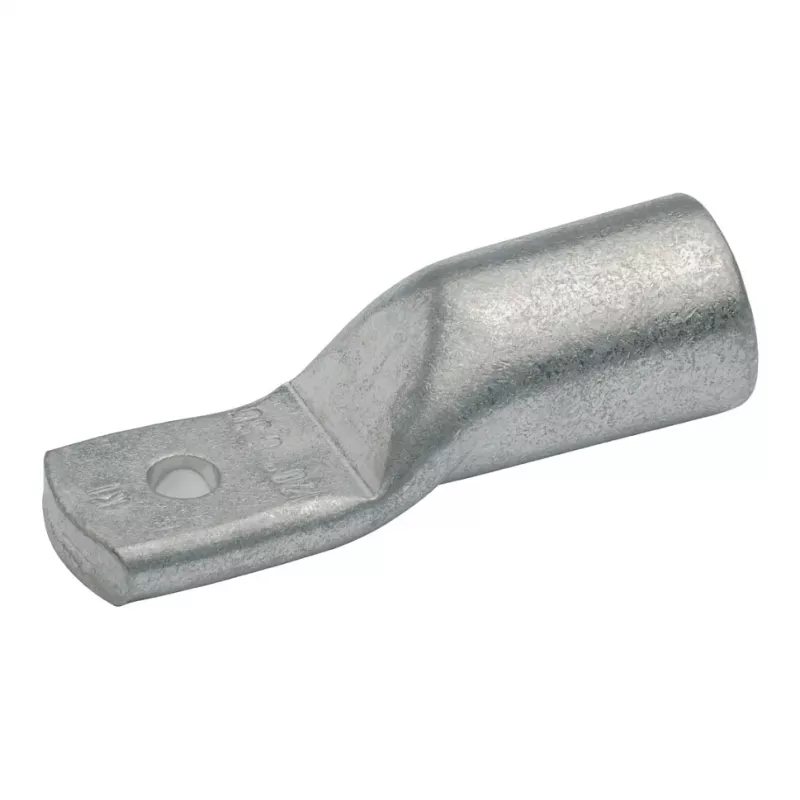

Klauke 11SG10 Bimetalinė įvorė aliuminio ir vario laidininkams 185 mm², skarduota, krimpavimui, 65 mm ilgio

Kai elektros instaliacijoje tenka sujungti aliuminio ir vario laidus, dažnai susiduriama su galvaninės korozijos problema, kuri ilgainiui gali pakenkti jungties patikimumui. Klauke 11SG10 bimetalinė įvorė šią problemą išsprendžia užtikrindama saugų, korozijai atsparų krimpavimo jungimą tarp 185 mm² skerspjūvio aliuminio ir vario laidininkų. Jos skarduota vario pusė ir aliuminio pusė garantuoja patvarų, mažos varžos sujungimą, idealiai tinkantį žemos įtampos elektros skirstymui ir šynų jungtims.

Kam ji skirta

Ši įvorė skirta elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia saugiai sujungti aliuminio ir vario laidininkus pramoninėse, komercinėse ar komunalinėse srityse. Ji puikiai tinka kabelių jungtims, transformatorių gnybtams ir skirstomųjų dėžių montavimui, kur reikalingi mišrūs metalų sujungimai.

Pagrindiniai privalumai

• Bimetalinė konstrukcija: vienoje pusėje aliuminio, kitoje – skarduoto vario, apsaugo nuo galvaninės korozijos.
• Skirta 185 mm² laidininkams iš abiejų pusių, užtikrina tinkamą prigludimą ir optimalų krimpavimą.
• Krimpavimo jungtis užtikrina dujoms nepralaidų, mechaniškai tvirtą sujungimą su maža kontaktine varža.
• Atitinka DIN 46267 standartą, garantuojantį matmenų ir eksploatacinių savybių reikalavimus.
• Neizoliuotas vamzdinis dizainas su krimpavimo žymėmis, padedančiomis tiksliai pozicionuoti įrankį.

Specifikacijos

• Gaminio tipas: Bimetalinė įvorė
• Laidininko medžiaga (aliuminio pusė): Aliuminis (E-Al)
• Laidininko medžiaga (vario pusė): Varis (E-Cu), skarduotas
• Laidininko skerspjūvis: 185 mm² (abiejose pusėse)
• Bendras ilgis: 65 mm
• Išorinis skersmuo: 19 mm
• Vidinis skersmuo: apytiksliai 17,5 mm (abiejose pusėse)
• Jungimo tipas: Krimpavimas
• Standartas: DIN 46267
• Izoliacija: Neizoliuota
• Įtampos lygis: Žema įtampa (iki 1 kV)
• Korozijos apsauga: Apsaugo nuo galvaninės korozijos tarp Al ir Cu

Patarimai

Naudokite tinkamą krimpavimo įrankį su atitinkamu presu 185 mm² laidininkams. Įsitikinkite, kad laidininkas iki galo įkištas į įvorę prieš krimpavimą. Geriausiems rezultatams vadovaukitės įvorės krimpavimo žymėmis ir patikrinkite jungtį atlikdami traukimo testą. Ši įvorė nėra izoliuota; po krimpavimo, jei reikia, uždėkite izoliaciją arba termosusitraukiančią movą.
