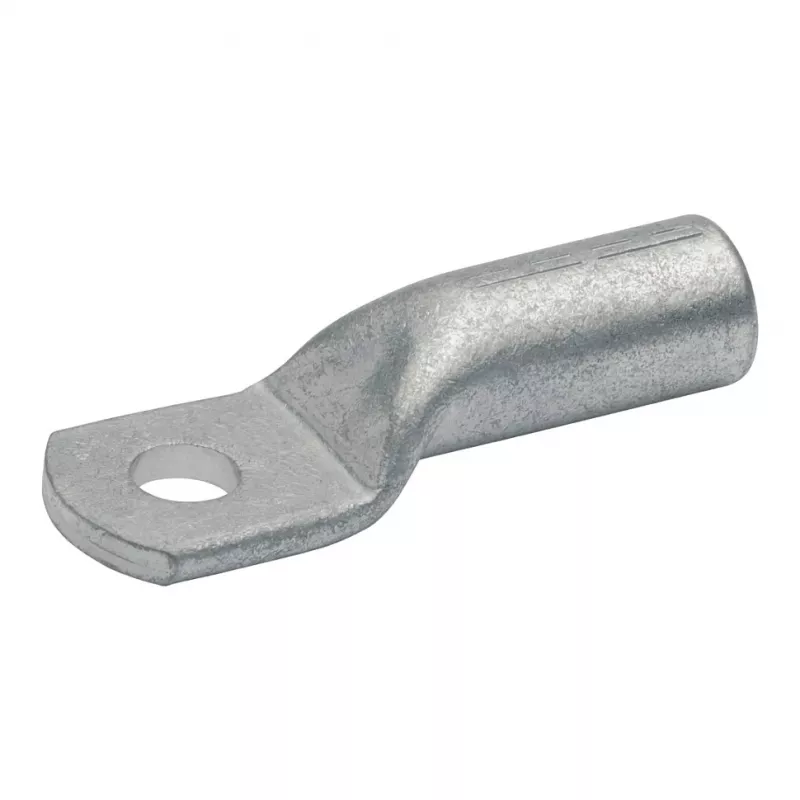

Klauke 109R12 120 mm² M12 Compresinis kabelio antgalis, skarduotas varis

Kai reikia patikimo ir ilgaamžio elektros jungimo, Klauke 109R12 yra būtent tas kompresinis kabelio antgalis, kuris užtikrina tvirtą ir mažos varžos ryšį net ir sudėtingiausiuose montažo darbuose. Šis 120 mm² skerspjūvio vario antgalis su M12 varžto anga yra sukurtas profesionalams, kurie vertina kokybę ir ilgaamžiškumą.

Kam jis skirtas?

Šis antgalis puikiai tinka tiek profesionalams elektrikams, tiek namų meistrams, kurie atlieka rimtesnius elektros instaliacijos darbus. Jis skirtas vario laidams, įskaitant suvytusius ir smulkiai suvytusius (2, 5 ir 6 klasės), kurių skerspjūvis yra 120 mm². Dėl savo konstrukcijos ir medžiagų jis užtikrina patikimą ir saugų ryšį žemos ir vidutinės įtampos sistemose.

Pagrindiniai privalumai

• Didelio grynumo varis: Elektrolitinis varis, kurio grynumas viršija 99,9 %, užtikrina puikų elektros laidumą ir mažą varžą.
• Apsauga nuo korozijos: Skarduotas paviršius apsaugo nuo oksidacijos ir korozijos, prailgindamas tarnavimo laiką.
• Patogus montavimas: Nusklembtas vamzdelio galas palengvina laido įkišimą, o M12 varžto anga užtikrina tvirtą mechaninį sujungimą.
• Atitiktis standartams: Atitinka DIN 46235 ir RoHS reikalavimus, todėl galite būti tikri dėl kokybės ir saugumo.
• Platus temperatūrų diapazonas: Veikia nuo -5°C iki +105°C, todėl tinka įvairioms aplinkoms.

Techninės specifikacijos

• Laidininko skerspjūvis: 120 mm²
• Varžto angos skersmuo: M12
• Medžiaga: Elektrolitinis varis (E-Cu), skarduotas
• Standartas: DIN 46235
• Sujungimo tipas: Presavimas / kompresija
• Varžto angų skaičius: 1
• Laidininko medžiaga: Varis
• Laidininkų tipai: Suvyti, smulkiai suvyti (2, 5, 6 klasė)
• Naudojimas: Žemos ir vidutinės įtampos įrenginiai
• Temperatūros diapazonas: -5°C iki +105°C

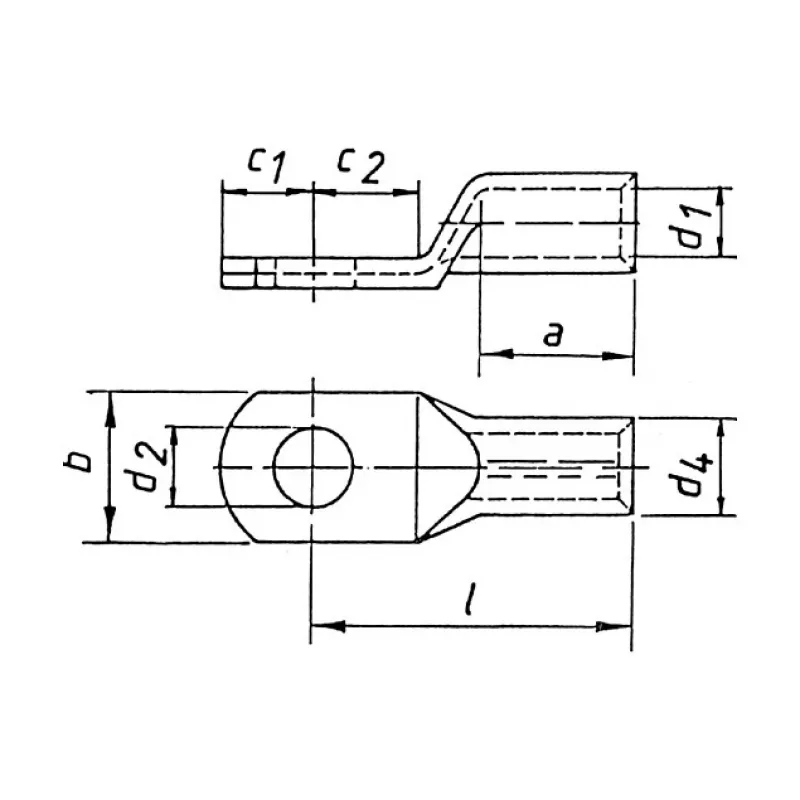

• Bendras ilgis (L): 65 mm
• Palmės plotis (b): 28 mm
• Vamzdelio išorinis skersmuo (d): 17,5 mm
• Vamzdelio vidinis skersmuo (d1): 15,0 mm
• Palmės storis (s): 3,5 mm
• Atitinka RoHS: Taip
• Nusklembtas vamzdelio galas: Taip

Kaip naudoti?

Naudojimas paprastas: nuimkite izoliaciją nuo laido, įkiškite laidą į antgalio vamzdelį iki galo, tada naudodami presavimo įrankį suspauskite vamzdelį. Įsitikinkite, kad presavimas atliktas tinkamai, kad būtų užtikrintas patikimas kontaktas.

Patarimas: Visada naudokite tinkamą presavimo įrankį ir veržles, kad užtikrintumėte teisingą presavimo jėgą ir išvengtumėte pažeidimų. Po presavimo patikrinkite jungtį vizualiai ir, jei reikia, atlikite varžos matavimą.
