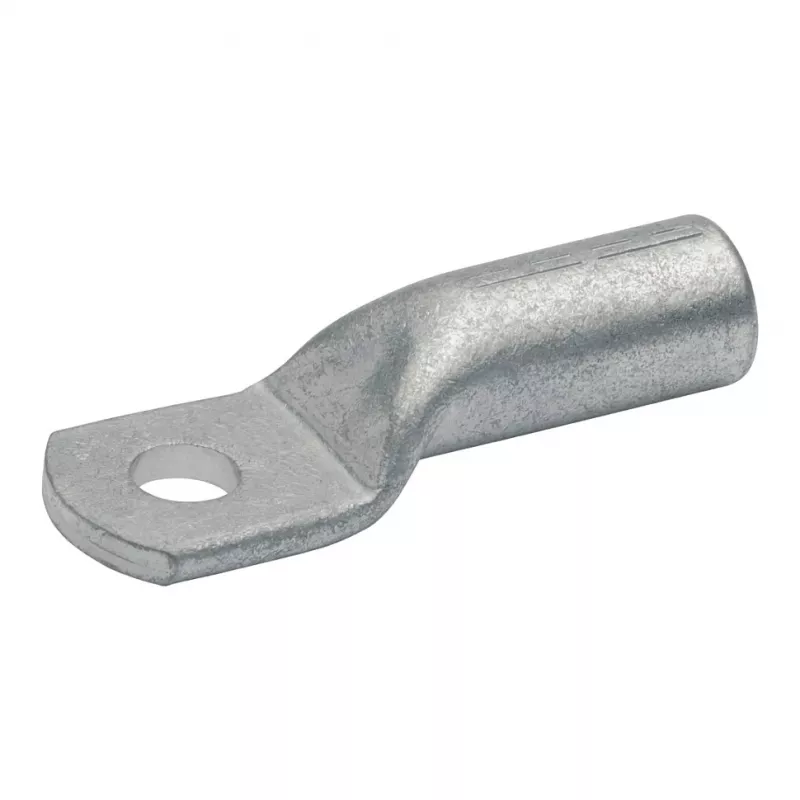

Klauke 108R12 užspaudžiamas kabelio antgalis 95mm² M12 DIN 46235, skarduotas varis

Kai montuojate galingą elektros sistemą, kiekviena jungtis turi būti nepriekaištinga. Silpna vieta gali reikšti perkaitimą, įtampos kritimą ar net visos sistemos gedimą. Su Klauke 108R12 užspaudžiamu kabelio antgaliu šios rizikos nelieka – jis sukuria nuolatinį, dujoms nepralaidų kontaktą tarp 95 mm² varinio laidininko ir M12 varžto. Pagamintas iš elektrolitinio vario ir galvaniniu būdu skarduotas, jis atsparus korozijai ir užtikrina mažą kontaktinę varžą ilgus metus.

Kam jis skirtas

Šis antgalis – profesionalų elektrikų, skydų gamintojų ir techninės priežiūros specialistų pasirinkimas, dirbant su elektros skirstymu, pramonine įranga ar atsinaujinančios energijos sistemomis. Jis puikiai tinka ten, kur reikia patikimos jungties prie šynos ar gnybto, ypač jei yra vibracijos ar temperatūros pokyčių, kurie galėtų atlaisvinti prastesnes jungtis.

Pagrindiniai privalumai

• Priekyje suformuota įvorė, pritaikyta 95 mm² laidininkui, užtikrina pilną kontaktą ir optimalų užspaudimą.

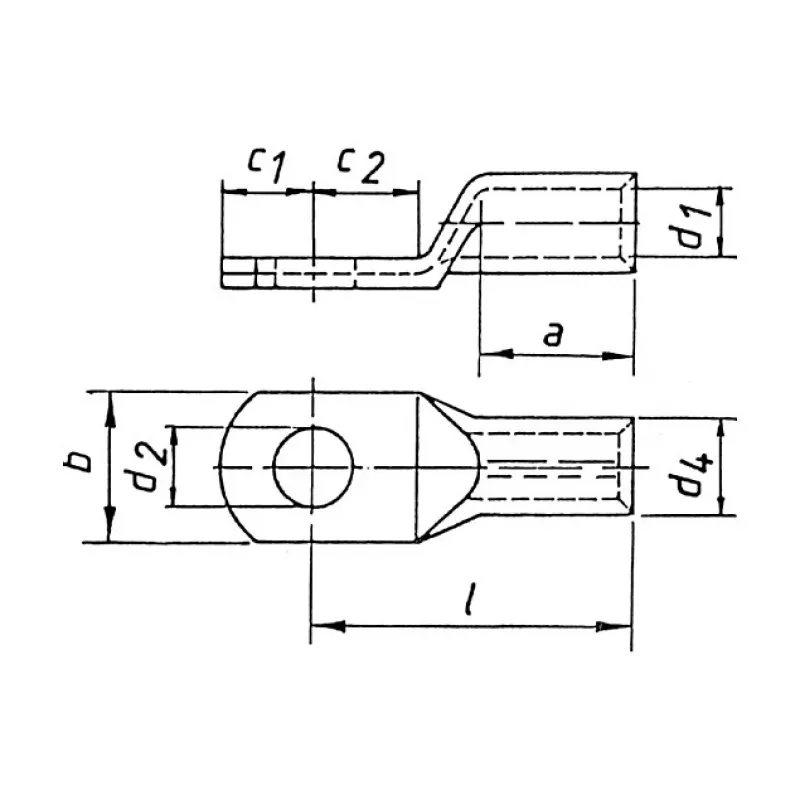

• M12 varžto anga su standartiniais DIN 46235 matmenimis – puikiai tinka įprastiems gnybtams.
• Elektrolitinio vario (E-Cu) korpusas su galvanine skarda – puikus laidumas ir apsauga nuo korozijos.
• Patikrinimo anga leidžia vizualiai įsitikinti, kad laidininkas įkištas iki galo prieš užspaudžiant.
• Šešiakampis užspaudimo profilis – vienodas, dujoms nepralaidus sujungimas, atlaikantis mechaninį įtempį.
• Be halogenų ir atitinka RoHS reikalavimus – saugus naudoti jautriose aplinkose.

Specifikacijos

• Gaminio tipas: užspaudžiamas kabelio antgalis
• Standartas: DIN 46235
• Kabelio skerspjūvis: 95 mm²
• Varžto anga: M12
• Medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdirbimas: galvaninis skardinimas
• Sujungimo būdas: užspaudimas
• Užspaudimo forma: šešiakampė
• Laidininko medžiaga: varis
• Maksimali darbinė įtampa: 1000 V
• Darbinės temperatūros diapazonas: nuo -55°C iki +150°C
• Patikrinimo anga: taip
• Degumas: be halogenų
• Atitiktis RoHS: taip

Patarimai

Visada naudokite kalibruotą užspaudimo įrankį su tinkamu šešiakampiu antgaliu, skirtu 95 mm² antgaliams. Nuimkite izoliaciją tiksliai iki įvorės ilgio, įkiškite laidininką iki galo (kol matomas per patikrinimo angą) ir užspauskite įvorės centre. Jei montuojate lauke ar agresyvioje aplinkoje, papildomai apsaugokite jungtį termosusitraukiančia izoliacija.
