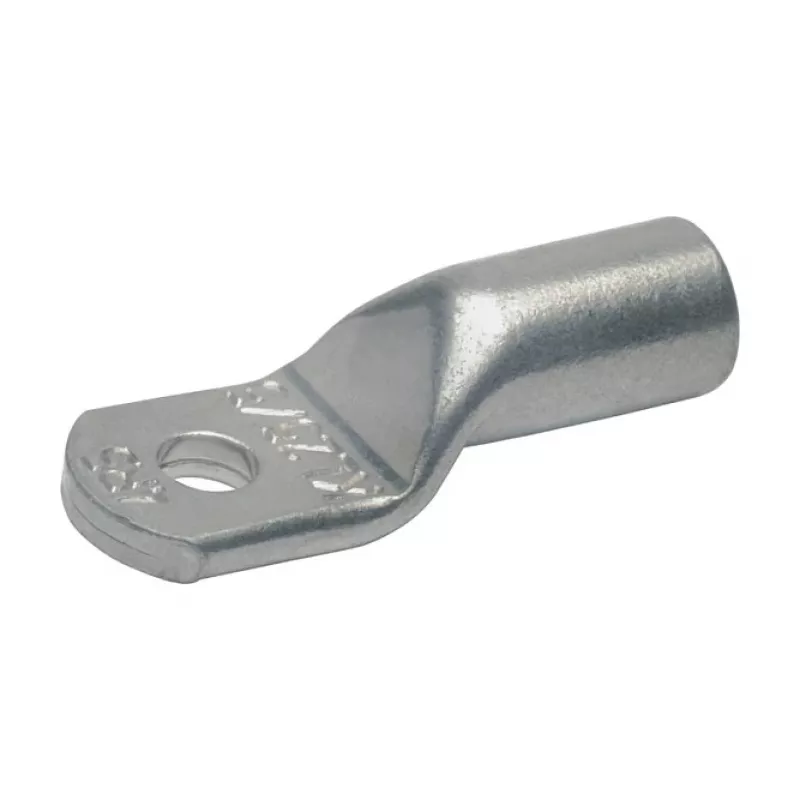

KLAU Varinis kabelio antgalis 12R10 240 mm² M10, alavuotas, DIN 46235

Pirmas dalykas, kurį pastebėsite – tvirta, alavuota varinė konstrukcija, sukurta ilgaamžiškumui. Šis KLAU antgalis užtikrina patikimą ir mažos varžos jungtį, kuri atlaiko vibraciją, temperatūros pokyčius ir atšiaurias aplinkos sąlygas. Šešiakampis užspaudimas garantuoja hermetišką kontaktą, o patikros anga leidžia vizualiai įsitikinti, kad laidas įstatytas iki galo.

Kam jis skirtas

Šis kabelio antgalis – idealus pasirinkimas elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su elektros paskirstymu, skirstyklomis, variklių jungtimis ir įžeminimo sistemomis. Jis tinka vientisiems, vytiems ir smulkiagysliams variniams laidams iki 240 mm², todėl puikiai tinka tiek naujiems įrengimams, tiek modernizavimui.

Pagrindinės savybės

• Didelio laidumo elektrolitinis varis (E-Cu) su alavo danga apsaugai nuo korozijos
• Šešiakampis užspaudimo profilis užtikrina vienodą suspaudimą ir optimalų elektrinį kontaktą
• Patikros anga leidžia lengvai patikrinti laidininko įstatymo gylį
• Atitinka DIN 46235 matmenų ir veikimo reikalavimus
• Platus darbinės temperatūros diapazonas nuo -55°C iki +150°C
• Atitinka RoHS reikalavimus, tinka aplinkai jautriems projektams

Specifikacijos

• Laidininko skerspjūvis: 240 mm²
• Varžto angos dydis: M10 (10,5 mm skersmuo)
• Bendras ilgis: 90 mm
• Palmės plotis: 32 mm
• Vamzdelio išorinis skersmuo: 22 mm
• Medžiaga: elektrolitinis varis, alavuotas
• Užspaudimo tipas: šešiakampis
• Tinkami laidininkų klasių: 1, 2, 5, 6 (vientisi, vyti, smulkiagysliai)
• Įtampos įvertinimas: iki 1000 V (neizoliuotas)

Patarimai

Visada naudokite kalibruotą šešiakampį užspaudimo įrankį, atitinkantį antgalio dydį, kad pasiektumėte nurodytą ištraukimo jėgą. Po užspaudimo patikrinkite patikros angą, kad įsitikintumėte, jog laidininkas yra visiškai įstatytas. Lauko ar korozinėje aplinkoje rekomenduojama papildomai uždėti termosusitraukiančią izoliaciją ant vamzdelio, kad būtų užtikrinta papildoma apsauga.
