KLAU Standard Compression Cable Lug 107R12 70 mm² M12 skarduotas varis

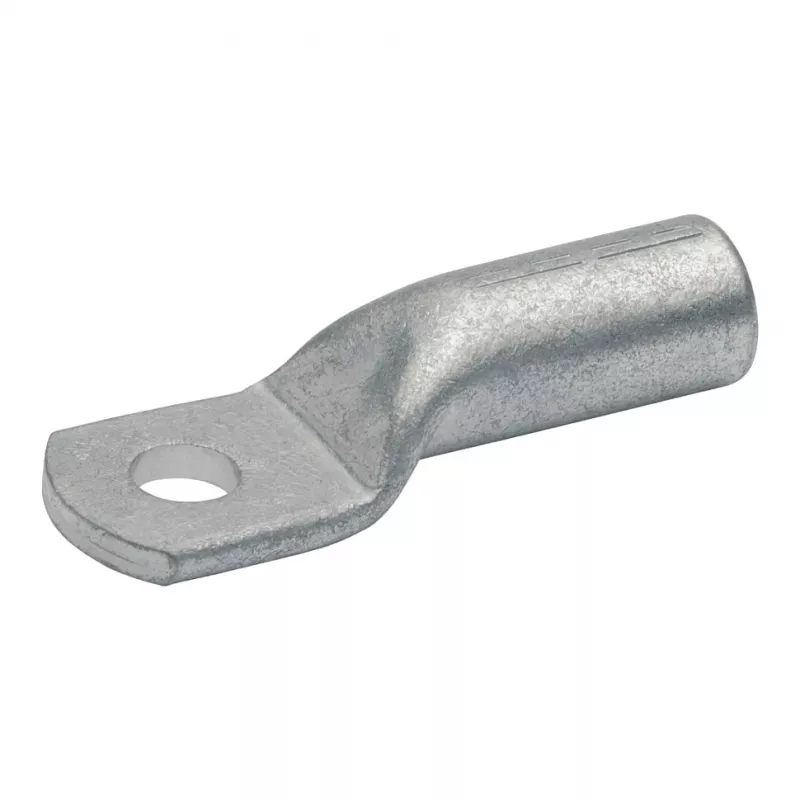

Pirmas dalykas, kurį pastebėsite – tai vientisas, be siūlių cilindras, kuris užtikrina tolygų užspaudimą ir tvirtą mechaninį sukibimą. Šis KLAU 107R12 kabelio antgalis pagamintas iš elektrolitinio vario ir padengtas skarda, todėl puikiai tinka patikimiems, mažos varžos sujungimams elektros skirstymo sistemose ir pramoninėje įrangoje.

Privalumai

Dėl cinkuoto skardos sluoksnio antgalis atsparus korozijai ir ilgai išlaiko laidumą. Patikrinimo anga leidžia vizualiai įsitikinti, kad laidas įstatytas iki galo – tai ypač svarbu montuojant atsakingas jungtis. Gaminys atitinka DIN 46235 standartą, todėl matmenys ir kokybė visada vienodi.

Kam tinka

• Elektros skirstymo sistemoms
• Valdymo spintoms ir skirstykloms
• Pramoninėms mašinoms ir įrangai
• Vario laidų užbaigimams iki 1000 V įtampai

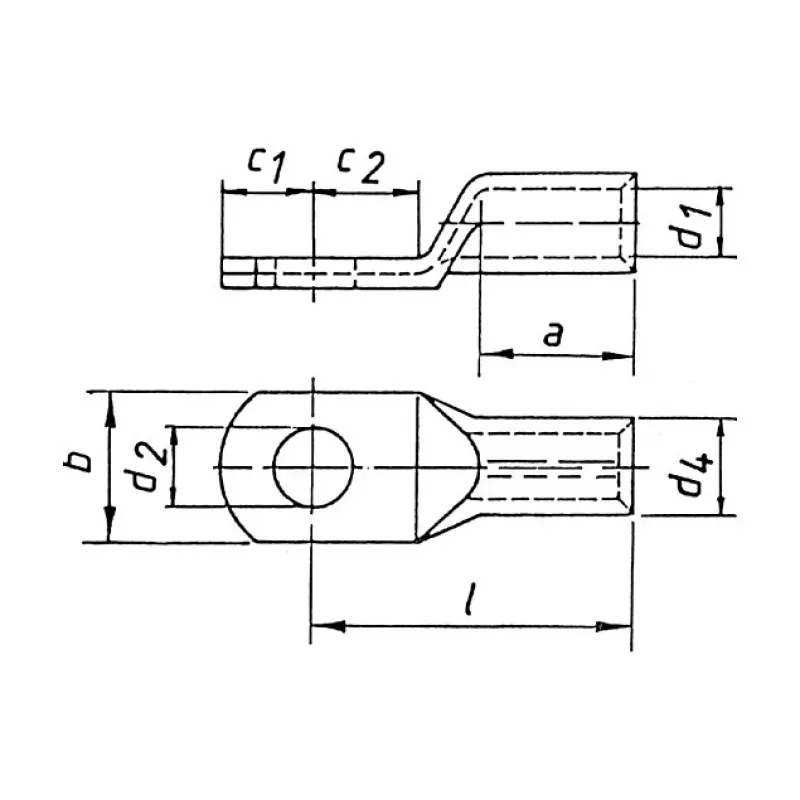

Pagrindinės specifikacijos

• Laidininko skerspjūvis: 70 mm²
• Varžto angos skersmuo: M12 (13 mm)
• Medžiaga: elektrolitinis varis (E-Cu), skarduotas
• Bendras ilgis: 58 mm
• Palmės plotis: 22 mm
• Cilindro išorinis skersmuo: 16,5 mm
• Palmės storis: 3,5 mm
• Darbinė temperatūra: nuo -50°C iki +120°C
• Standartas: DIN 46235

Kaip naudoti

Prieš užspaudžiant, įsitikinkite, kad laidas įstatytas iki galo – tai matysite per patikrinimo angą. Naudokite šešiabriaunį užspaudimo įrankį, atitinkantį antgalio dydį, ir įsitikinkite, kad kontaktinis paviršius yra švarus. Priveržkite varžtą pagal rekomenduojamą sukimo momentą.

Patarimas: norėdami gauti geriausią rezultatą, naudokite tinkamo dydžio šešiabriaunį užspaudimo įrankį ir prieš užspaudžiant patikrinkite, ar laidas įstatytas iki galo per patikrinimo angą. Įsitikinkite, kad kontaktinis paviršius yra švarus ir varžtas priveržtas pagal specifikaciją.
