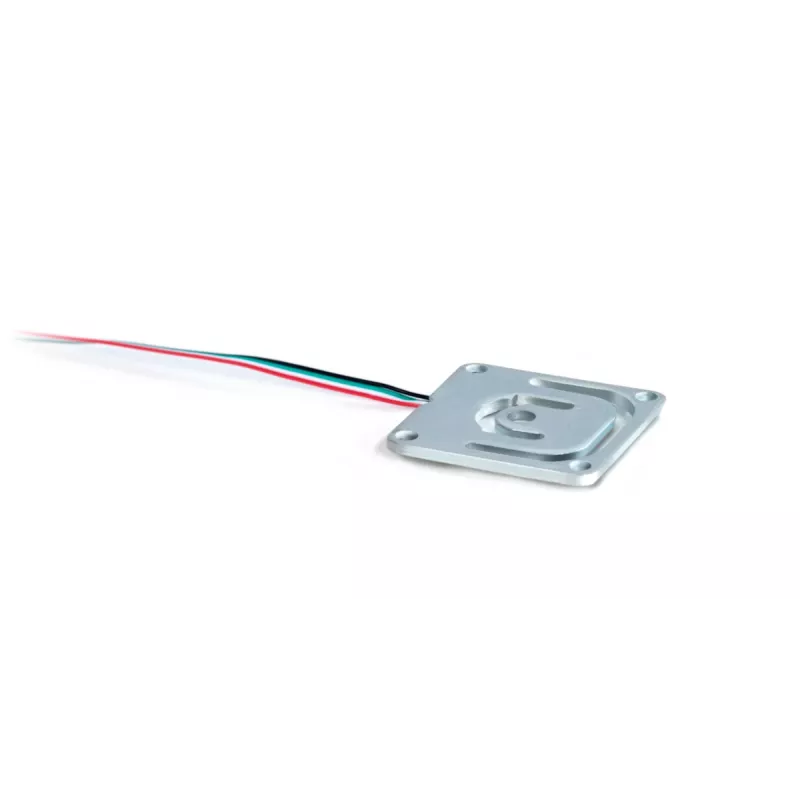

Kern CK 10-Y1 vieno taško svorio jutiklis 10 kg C3 aliuminis IP65

Kai reikia tikslaus svėrimo, svarbiausia – patikimas svorio jutiklis. Kern CK 10-Y1 yra vieno taško svorio jutiklis, kurio vardinė apkrova 10 kg, sukurta pramoninėms ir laboratorinėms svarstyklėms, kur reikalingas tikslumas ir ilgaamžiškumas. C3 tikslumo klasė užtikrina nuoseklius matavimus, o IP65 apsauga leidžia naudoti ten, kur yra dulkių ar vandens purslų.

Kam skirtas

Šis jutiklis tinka svarstyklių gamintojams, sistemų integratoriams ir techninės priežiūros specialistams, kuriems reikia patikimo svėrimo komponento stalinėms svarstyklėms, skaičiavimo svarstyklėms ar kontrolinėms svarstyklėms. Jis taip pat yra tiesioginis atsarginis elementas esamoms Kern svėrimo sistemoms.

Pagrindinės savybės

• Vieno taško konstrukcija leidžia išlaikyti tikslumą esant netolygiam apkrovimui
• Vardinė apkrova 10 kg, saugi perkrova 150 % (15 kg)
• Aliuminio korpusas su IP65 apsauga nuo dulkių ir vandens purslų
• Išėjimo jautrumas 2,0 mV/V ± 0,2 % stabilaus signalo
• 3 m kabelis lanksčiam montavimui

Specifikacijos

• Jutiklio tipas: vieno taško
• Vardinė apkrova: 10 kg
• Tikslumo klasė: C3
• Medžiaga: aliuminis
• Apsaugos klasė: IP65
• Išėjimo jautrumas: 2,0 mV/V ± 0,2 %
• Įėjimo varža: 400 ± 10 Ω
• Išėjimo varža: 350 ± 3 Ω
• Izoliacijos varža: ≥ 5000 MΩ (esant 50 V DC)
• Darbinė temperatūra: nuo -10 °C iki +40 °C
• Kompensuota temperatūra: nuo -10 °C iki +40 °C
• Saugi perkrova: 150 % vardinės apkrovos (15 kg)
• Maksimali perkrova: 300 % vardinės apkrovos (30 kg)
• Rekomenduojama maitinimo įtampa: 5–12 V DC
• Maksimali maitinimo įtampa: 15 V DC
• Kabelio ilgis: 3 m
• Montavimo angos skersmuo: M6
• Atstumas tarp montavimo angų (ilgis): 120 mm
• Atstumas tarp montavimo angų (plotis): 20 mm

Kaip naudoti

Sumontuokite jutiklį ant lygaus, standaus paviršiaus, kad būtų išvengta deformacijų. Prijunkite kabelį prie svėrimo modulio, laikydamiesi gamintojo instrukcijų. Naudokite rekomenduojamą maitinimo įtampą, kad signalas būtų stabilus. Periodiškai tikrinkite, ar nėra mechaninių pažeidimų ar drėgmės poveikio.

Patarimai

Kad užtikrintumėte ilgaamžiškumą ir tikslumą, venkite staigių smūgių ir perkrovų. Montuodami saugokite kabelį nuo suspaudimo ar tempimo. Esant dideliems temperatūros svyravimams, leiskite jutikliui prisitaikyti prie aplinkos sąlygų prieš pradėdami svėrimą.
