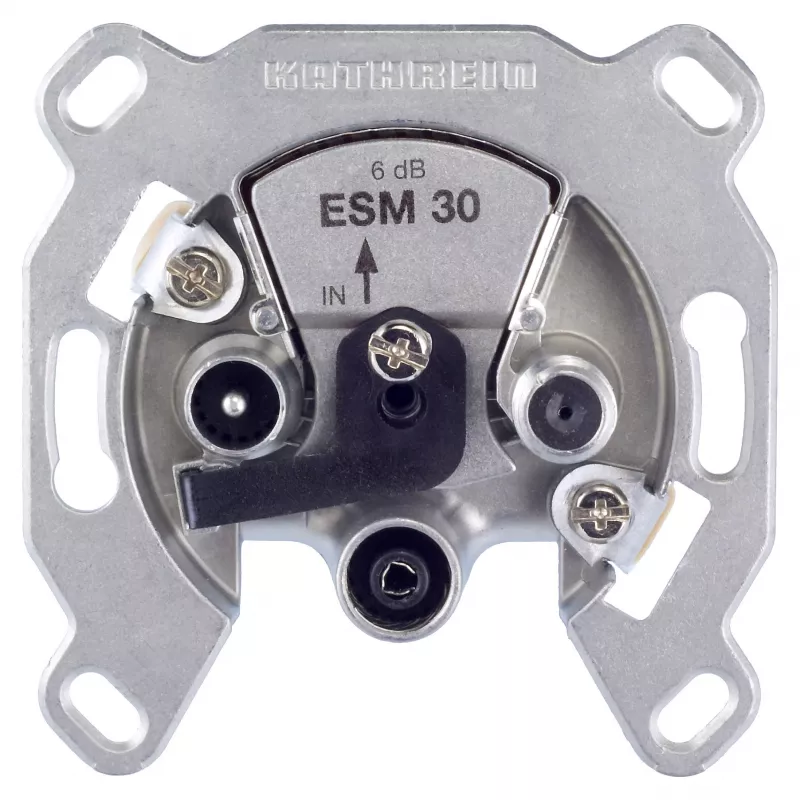

Kathrein ESM 30 trigubas antenų lizdas TV, radijui ir palydovui (žvaigždinė schema) | ITwork.lt

Kai namuose norite vienoje vietoje turėti ir televizorių, ir radiją, ir palydovinį imtuvą, dažnai susiduriama su laidų ir lizdų gausa. Su Kathrein ESM 30 trigubu antenų lizdu viskas tampa paprasta – vienas tvarkingas lizdas sienoje, o prie jo jungiate visus tris įrenginius be jokių papildomų skirstytuvų ar adapterių. Tai tarsi mažas centrinis taškas jūsų pramogų sistemai, kuris veikia patikimai ir be trukdžių.

Kam jis skirtas

Šis lizdas – idealus sprendimas tiek profesionalams, tiek namų meistrams, kurie įrengia modernią TV ir radijo sistemą. Jis puikiai tinka žvaigždinės topologijos tinklams, kai kiekvienas lizdas yra atskirai prijungtas prie centrinio skirstytuvo. Jei norite, kad kiekviename kambaryje būtų tvarkingas ir funkcionalus ryšio taškas, šis lizdas – jūsų pasirinkimas.

Pagrindiniai privalumai

• Triguba konfigūracija: vienas palydovinis (F tipo moteriška jungtis), vienas TV (IEC vyriška jungtis) ir vienas radijo (IEC moteriška jungtis) išėjimas.
• Platus dažnių diapazonas: 5–862 MHz TV/radijui ir 950–2200 MHz palydovui.
• Maži nuostoliai: tik 4 dB tiek TV/radijo, tiek palydovo keliuose.
• Nuolatinės srovės perdavimas palydovui (iki 24 V / 0,5 A) – galite maitinti LNB arba perjungiklius tiesiog per lizdą.
• Aukšta ekranavimo klasė (A klasė) ir grįžimo nuostoliai >10 dB – švarus signalas be trukdžių.
• Patvarus cinko lydinio korpusas – ilgaamžiškumas ir patikimumas.
• Įleidžiamas montavimas – tvarkinga ir profesionaliai atrodanti siena.

Specifikacijos

• Gaminio tipas: antenų lizdas
• Lizdo tipas: SAT & TV & Radio
• Lizdų skaičius: 3
• TV išėjimo jungtis: IEC vyriška (koaksialinis kištukas)
• Radijo išėjimo jungtis: IEC moteriška (koaksialinis lizdas)
• Palydovo išėjimo jungtis: F tipo moteriška
• Dažnių diapazonas (TV/radijas): 5–862 MHz
• Dažnių diapazonas (palydovas): 950–2200 MHz
• Nuostoliai (TV/radijas): 4 dB
• Nuostoliai (palydovas): 4 dB
• Nuolatinės srovės perdavimas (palydovas): Taip, max 24 V / 0,5 A
• Ekranavimo efektyvumas: A klasė
• Grįžimo nuostoliai: >10 dB
• Izoliacija tarp išėjimų: >20 dB
• Impedansas: 75 omų
• Korpuso medžiaga: cinko lydinys
• Darbinė temperatūra: -20 iki +55 °C
• Montavimo tipas: įleidžiamas
• Paskirtis: vienas jungties taškas žvaigždiniams tinklams

Patarimai

Kad gautumėte geriausią rezultatą, įsitikinkite, kad visi kabeliai yra tinkamai užbaigti ir naudojami aukštos kokybės koaksialiniai laidai, atitinkantys dažnių diapazoną. Nuolatinės srovės perdavimo funkcija leidžia nuotoliniu būdu maitinti palydovinius komponentus, tačiau prieš prijungdami patikrinkite, ar įranga atitinka nurodytas įtampos ir srovės ribas. Įrengdami žvaigždinį tinklą, kiekvieną lizdą junkite tiesiogiai prie centrinio skirstytuvo, kad išlaikytumėte signalo vientisumą.
