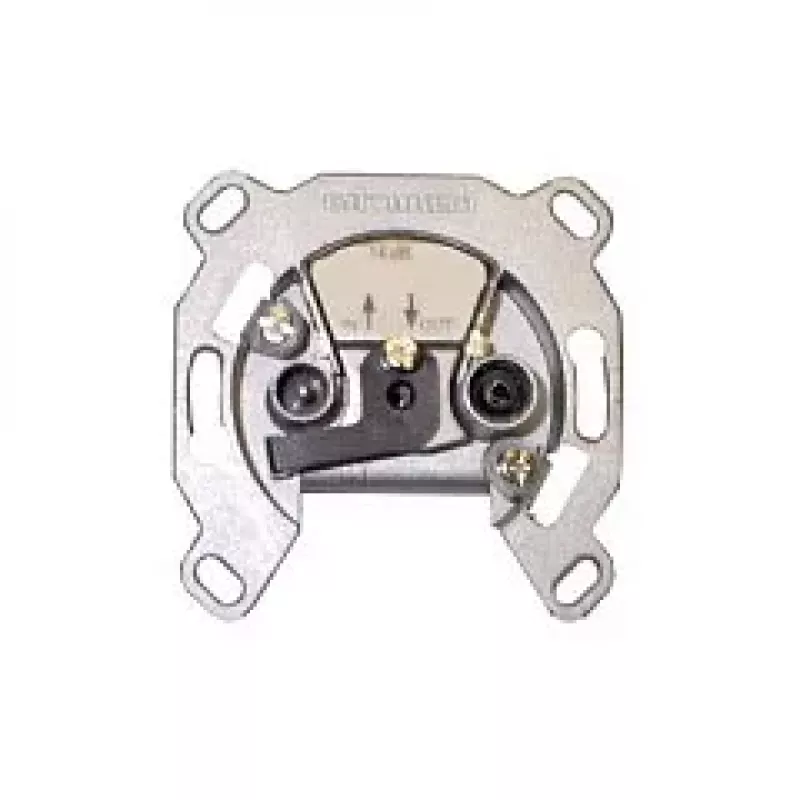

Kathrein ESD 85 vienas antenos lizdas su nuolatinės srovės perdavimu

Ar kada susimąstėte, kaip iš vieno kabelio gauti ir televiziją, ir radiją, ir palydovinę programą? Kathrein ESD 85 – tai sprendimas, kuris supaprastina jūsų namų pramogų sistemą. Šis vienas antenos lizdas ne tik atskiria signalus, bet ir leidžia maitinti LNB bloką tiesiog per koaksialinį kabelį. Jokio papildomo laidų vėlimo – tik švarus ir tvarkingas montavimas.

Privalumai

• Nuolatinės srovės perdavimas SAT išėjime (iki 0,5 A, 24 V) – maitinkite aktyvius komponentus be atskiro maitinimo šaltinio
• Maži signalo nuostoliai – tik 1,5 dB visuose dažnių diapazonuose, tad vaizdas ir garsas išlieka kokybiški
• A klasės ekranavimas (>85 dB) – apsauga nuo trikdžių, ypač svarbu miesto aplinkoje
• Tvirtas liejinis metalo korpusas – ilgaamžiškumas ir patikimumas
• Įleidžiamas montavimas – estetiška ir profesionalu

Kam tinka

• Naudotojams, turintiems vieno kabelio palydovines sistemas
• Tiems, kas renkasi žvaigždinę tinklo topologiją
• Kaip galinis lizdas nuosekliuose įrenginiuose
• Gyvenamiesiems ir komerciniams TV/radijo/palydoviniams tinklams

Pagrindinės specifikacijos

• TV dažnių diapazonas: 5–862 MHz
• Radijo dažnių diapazonas: 87,5–108 MHz
• SAT dažnių diapazonas: 950–2200 MHz
• Signalo nuostoliai: 1,5 dB (visos juostos)
• Impedansas: 75 omų
• Grįžimo nuostoliai: >10 dB
• Išėjimai: 3 (TV, radijas, SAT)
• TV jungtis: IEC kištukas
• Radijo jungtis: IEC lizdas
• SAT jungtis: F tipo lizdas
• Nuolatinės srovės perdavimo srovė: maks. 0,5 A
• Nuolatinės srovės perdavimo įtampa: maks. 24 V
• Montavimas: įleidžiamas
• Korpuso medžiaga: liejinis metalas

Patarimai

Geriausiems rezultatams naudokite kokybiškus koaksialinius kabelius ir pasirūpinkite tinkamu įžeminimu. Nuolatinės srovės perdavimo funkcija skirta vienam LNB ar panašiam įrenginiui maitinti – neviršykite maksimalios srovės.
