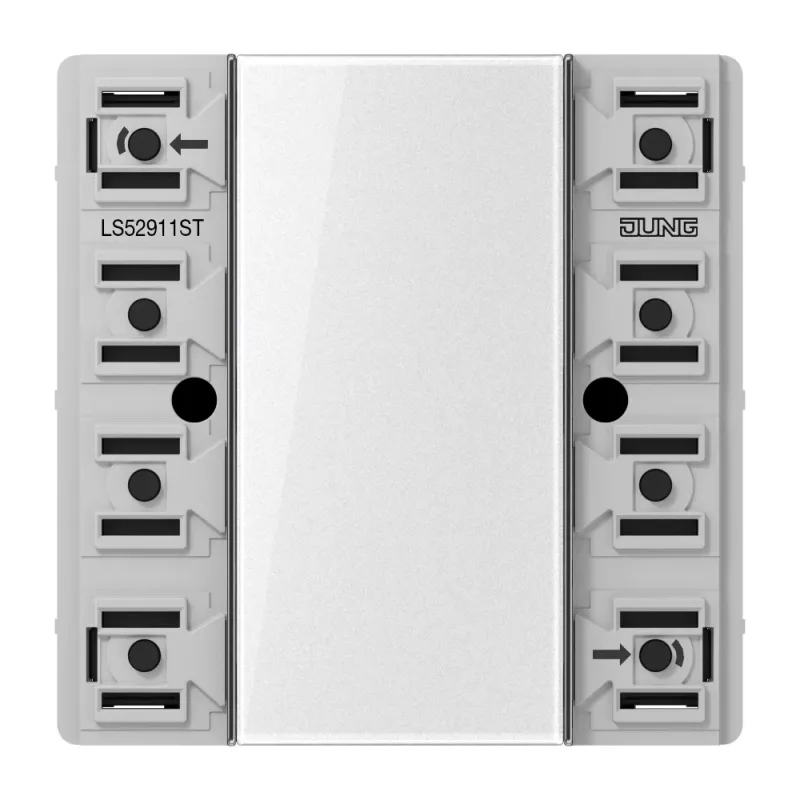

Jung KNX mygtuko jutiklio modulis 1 kanalo universalus LS 52911 ST

Kai KNX sistemoje vienas mygtukas turi atlikti kelis skirtingus darbus – įjungti šviesą, reguliuoti ryškumą, valdyti žaliuzes ar iškviesti sceną – reikia lankstaus sprendimo. Jung KNX mygtuko jutiklio modulis 1 kanalo universalus LS 52911 ST sujungia magistralės sąsają ir vieną konfigūruojamą įvesties kanalą į kompaktišką modulį, skirtą LS-Design serijai. Tai leidžia vienu mygtuku valdyti visą namų ar biuro apšvietimo ir scenarijų logiką.

Kam skirtas

Šis modulis skirtas elektrikams ir sistemų integratoriams, kurie diegia KNX išmaniojo pastato valdymo sprendimus. Jis tinka tiek gyvenamiesiems, tiek komerciniams projektams, kur vienas svirtinis jungiklis turi atlikti įvairias funkcijas pagal sukonfigūruotą paskirtį.

Pagrindinės savybės

• 1 kanalo universalus mygtuko jutiklio modulis KNX sistemoms.
• Integruota magistralės sąsaja tiesioginiam prijungimui prie KNX magistralės.
• Kiekvienam mygtukui konfigūruojamos funkcijos: įjungimas, reguliavimas, žaliuzių valdymas, reikšmės siuntimas, scenos iškvietimas ir sekų valdymas.
• Vienas raudonas būsenos LED indikatorius, konfigūruojamas per ETS.
• Įleidžiamasis montavimas standartinėse įleidžiamosiose dėžutėse.
• Suderinamas su LS-Design serijos svirtelėmis ir dangteliais (nepridedama).

Specifikacijos

• Sistema: KNX
• Funkcijos tipas: mygtuko jutiklio modulis
• Kanalų skaičius: 1
• Darbinė įtampa: 21–30 V DC (KNX magistralė)
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Apsaugos klasė: IP20
• Medžiaga: plastikas
• Prijungimas: KNX magistralės gnybtas
• Konfigūravimas: ETS (Engineering Tool Software)

Kaip naudoti

Sumontuokite modulį į standartinę įleidžiamąją dėžutę ir prijunkite prie KNX magistralės. Tada per ETS programinę įrangą priskirkite mygtukui norimą funkciją – pavyzdžiui, šviesos įjungimą ar scenos iškvietimą – ir nustatykite raudono LED indikatoriaus veikimą. Uždėkite pasirinktą LS-Design svirtelę ir dangtelį, kad įrenginys įgautų vientisą vaizdą.

Patarimas: prieš programuodami per ETS, įsitikinkite, kad modulis jau prijungtas prie magistralės ir gauna maitinimą. Jei naudojate kelis mygtukus vienoje plokštėje, kiekvienam kanalui nustatykite skirtingą funkciją – taip išvengsite dvigubų komandų. Nepamirškite, kad svirtelės ir dangteliai perkami atskirai, todėl iš anksto pasirinkite tinkamą LS-Design serijos dizainą.
