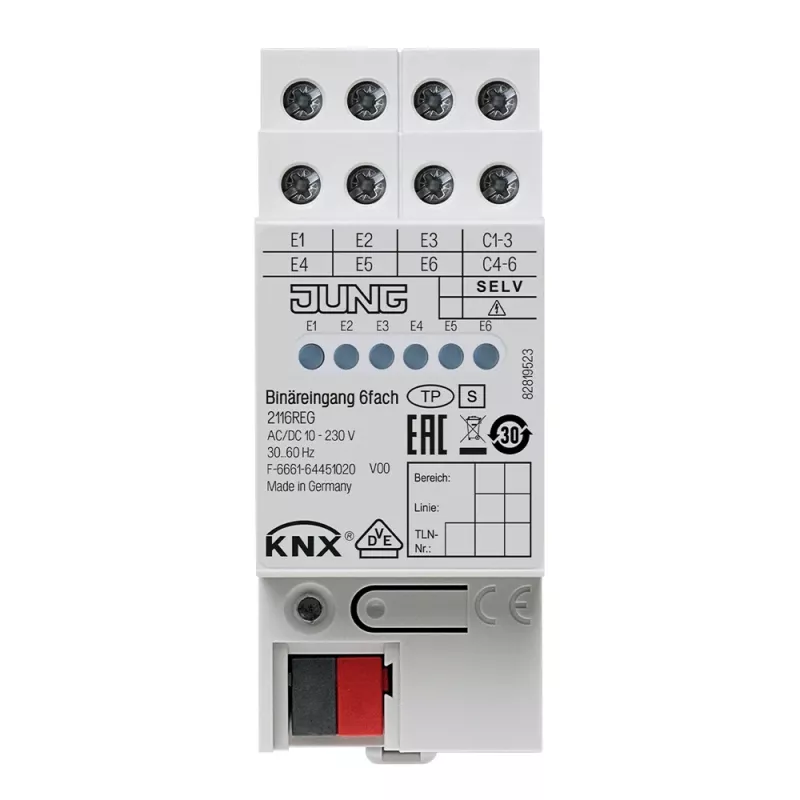

JUNG Binary Input 6-Gang (2116REG)

Jungtis tarp įprastų jungiklių ir išmaniosios KNX sistemos – JUNG 2116REG šešių kanalų binarinis įėjimas leidžia prie KNX magistralės prijungti iki šešių belaidžių kontaktų (mygtukų, jungiklių, relių išėjimų) ir valdyti apšvietimą, žaliuzes ar kitus įrenginius. Sumontuotas DIN bėgelyje skirstomojoje spintoje, jis tampa tiltu tarp tradicinių elektros instaliacijos elementų ir modernaus išmaniojo namo.

Kodėl verta rinktis

Šis modulis pasižymi universalumu: kiekvienam įėjimui galima priskirti skirtingas funkcijas – nuo paprasto jungimo iki scenų valdymo, dimavimo, žaliuzių valdymo, skaitiklio ar loginių operacijų. Tai leidžia kurti lanksčias automatizavimo schemas be papildomos įrangos. Kompaktiškas dviejų modulių plotis (36 mm) taupo vietą skirstomojoje spintoje, o galvaninė izoliacija užtikrina patikimą veikimą.

Kam tinka

• Namų savininkams, norintiems į išmaniąją KNX sistemą integruoti jau esamus įprastus jungiklius ar mygtukus.
• Tiems, kurie planuoja stebėti langų kontaktus ar kitus belaidžius jutiklius.
• Automatizavimo entuziastams, norintiems valdyti apšvietimo scenas ir žaliuzes.
• Energijos stebėjimo sprendimų kūrėjams, naudojantiems impulsų skaitiklius.
• Klimato kontrolės sistemų projektuotojams, prijungiantiems NTC temperatūros jutiklius.

Pagrindinės specifikacijos

• Įėjimų skaičius: 6
• Įėjimų tipas: belaidžiai kontaktai
• KNX magistralės įtampa: 21–30 V DC
• KNX energijos suvartojimas: maks. 10 mA

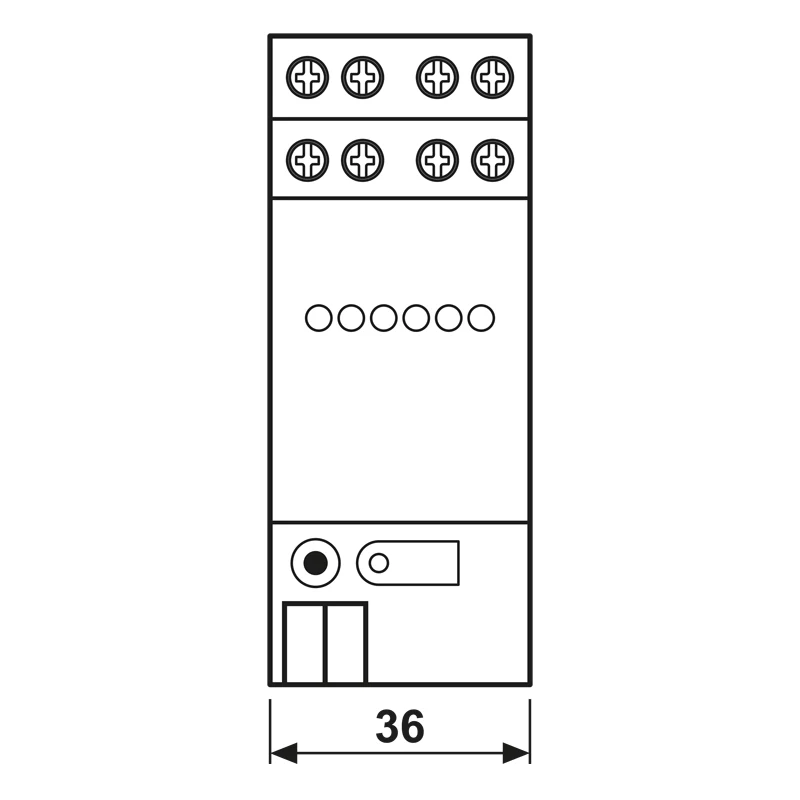

• Montavimas: DIN bėgelis (REG), plotis 2 moduliai (36 mm)
• Funkcijos vienam įėjimui: jungimas, dimavimas, žaliuzės, scenos, reikšmės siuntimas, skaitiklis, vartų funkcija, sekos funkcija
• Maksimalus kabelio ilgis iki įėjimų: 100 m
• Prijungimas: varžtiniai gnybtai įėjimams, magistralės gnybtas KNX
• Darbinė temperatūra: 0 °C iki +45 °C
• Apsaugos klasė: IP20
• ETS programinė įranga: ETS5 arba naujesnė
• Įėjimo debounce laikas: reguliuojamas nuo 10 ms iki 1000 ms
• Ciklinis siuntimas: taip, reguliuojamas
• Loginės funkcijos: AND/OR loginiai elementai
• Skaitiklio funkcija: taip, su slenkstinėmis reikšmėmis
• Scenų valdymas: iki 8 scenų vienam įėjimui
• Temperatūros jutiklio palaikymas: taip, NTC jutikliams

Kaip naudoti

Modulis montuojamas ant DIN bėgelio skirstomojoje spintoje. Prie įėjimų varžtinių gnybtų prijungiami belaidžiai kontaktai (pvz., mygtukai, jungikliai, relių kontaktai), o prie KNX magistralės – atitinkamas gnybtas. Konfigūravimas atliekamas ETS5 arba naujesne programine įranga, kur kiekvienam įėjimui priskiriamos norimos funkcijos ir parametrai. Įėjimai yra galvaniniu būdu izoliuoti nuo magistralės, užtikrinant saugų ir patikimą darbą.

Patarimas: Planuodami instaliaciją, palikite bent 10 cm laisvos vietos aplink modulį vėdinimui. Jei naudojate NTC temperatūros jutiklius, būtinai nustatykite tinkamą jutiklio tipą ETS programoje, kad matavimai būtų tikslūs. Taip pat nepamirškite nustatyti debounce laiko pagal konkrečių kontaktų charakteristikas – tai padės išvengti klaidingų signalų.
