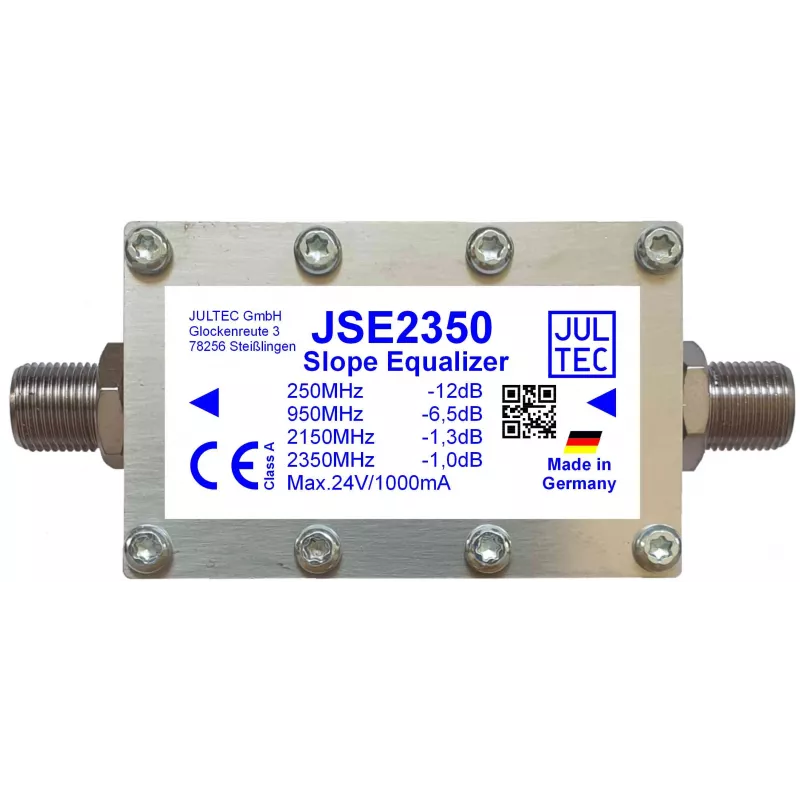

JULTEC JSE2350 Broadband SAT-IF Line Equalizer, 1 Signal Path, F-Type, 75 Ohm

Ar kada susimąstėte, kodėl jūsų palydovinė televizija kartais prasto signalo? Dažnai kaltas ilgas kabelis – jis tiesiog „suvalgo“ dalį signalo. JULTEC JSE2350 – tai tarsi stiprintuvas atvirkščiai: jis išlygina signalo slopinimą, kad prie jūsų imtuvo ateitų toks pats stiprus signalas, koks buvo prie antenos. Šis linijos ekvalaizeris specialiai sukurtas SAT-IF sistemoms ir veikia 47–2400 MHz dažnių diapazone, tad puikiai tinka tiek senesniems, tiek naujausiems palydoviniams įrenginiams.

Kuo jis naudingas jums?

• Tikslus išlyginimas – 5 dB nuolydis ties 2400 MHz (palyginti su 47 MHz) kompensuoja kabelio slopinimą, tad signalas išlieka stabilus net ilguose kabeliuose.
• Maži nuostoliai – tik ~0,5 dB ties 47 MHz ir ~5,5 dB ties 2400 MHz, todėl signalas nėra per daug susilpninamas.
• Maitinimo perdavimas – praleidžia nuolatinę srovę iki 500 mA, tad galite maitinti kitus komponentus (pvz., LNB) per tą patį kabelį.
• Puikus ekranavimas – >100 dB (47–1000 MHz) ir >90 dB (1000–2400 MHz) apsaugo nuo išorinių trikdžių.
• Tvirtas korpusas – liejamas cinko korpusas užtikrina ilgaamžiškumą ir apsaugą nuo radijo dažnių trukdžių.

Kam jis skirtas?

• Namų ir mažų biurų SAT-IF sistemoms, kuriose reikia kompensuoti kabelio nuostolius.
• Palydovinės televizijos montuotojams, norintiems užtikrinti optimalų signalą ilgesniuose kabeliuose.
• „Pasidaryk pats“ entuziastams, kurie patys tvarko antenų sistemas.

Pagrindiniai parametrai

• Tipas: Linijos ekvalaizeris
• Paskirtis: Plačiajuostis SAT-IF
• Signalo kelių skaičius: 1
• Dažnių diapazonas: 47–2400 MHz
• Išlyginimo nuolydis: 5 dB (ties 2400 MHz, palyginti su 47 MHz)
• Įterpimo nuostoliai: ~0,5 dB (47 MHz), ~5,5 dB (2400 MHz)
• Impedansas: 75 Ω
• Jungtys: F tipo (moteriškos)
• Nuolatinės srovės pralaidumas: Taip, iki 500 mA
• Ekranavimo faktorius: >100 dB (47–1000 MHz), >90 dB (1000–2400 MHz)
• Grįžimo nuostoliai: >18 dB (47–862 MHz), >15 dB (862–2400 MHz)
• Korpuso medžiaga: Liejamas cinkas
• Darbinė temperatūra: nuo –20 iki +50 °C
• Montavimas: Į kabelio tarpą (inline)

Kaip naudoti?

Įjunkite ekvalaizerį į koaksialinio kabelio tarpą tarp antenos (LNB) ir imtuvo. Įsitikinkite, kad jungtys yra tvirtai prisuktos. Nereikia jokios papildomos konfigūracijos – prietaisas veikia iškart.

Patarimas: Jei jūsų kabelio ilgis viršija 20–30 metrų, šis ekvalaizeris gali būti būtent tai, ko reikia. Taip pat nepamirškite naudoti kokybiškų F tipo jungčių, kad išvengtumėte papildomų nuostolių.
