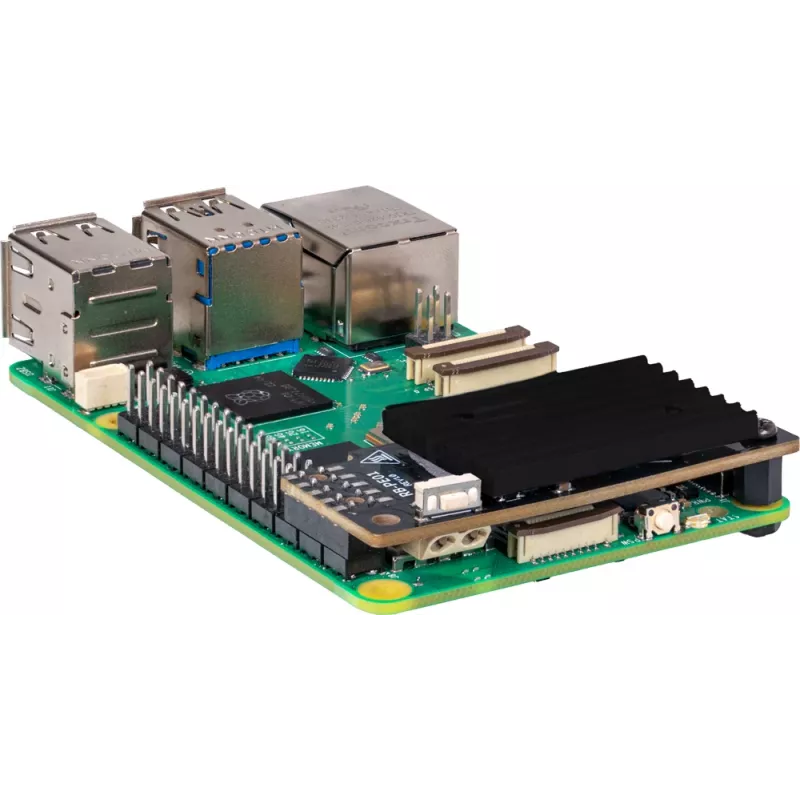

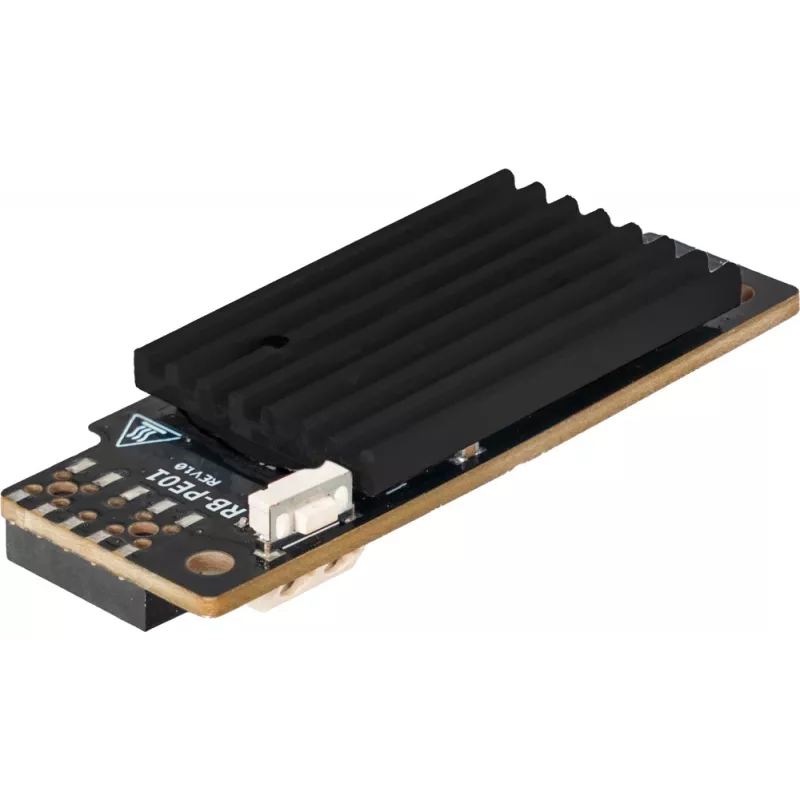

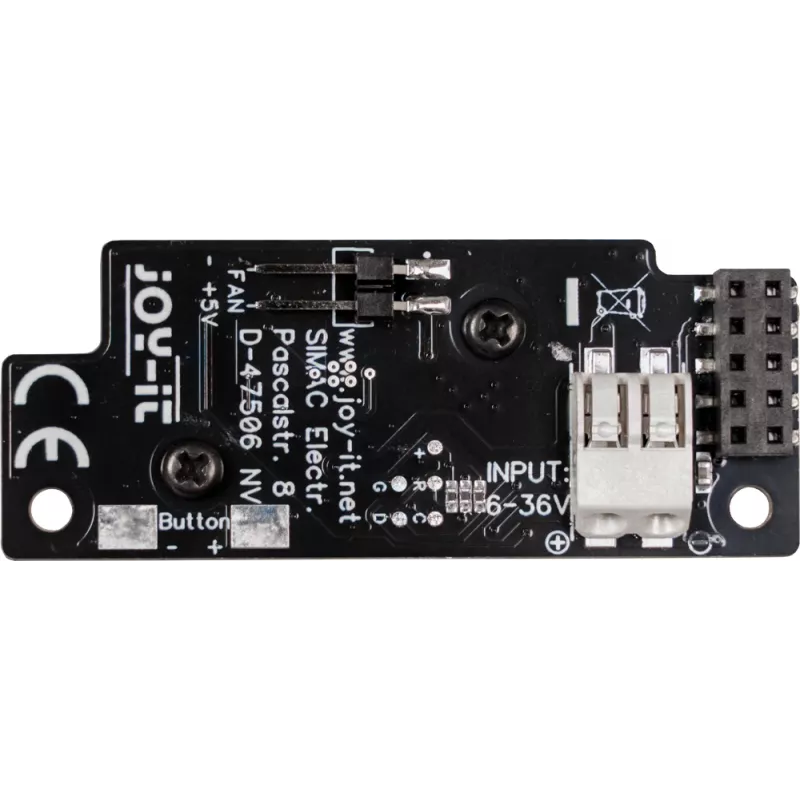

Joy-IT PIEnergy Mini Raspberry Pi UPS modulis (RB-PE01)

Jei statote Raspberry Pi projektą, kuris turi veikti be pertraukimų – nesvarbu, ar tai namų serveris, stebėjimo sistema, ar nešiojamas prietaisas – maitinimo nutrūkimas gali sugadinti SD kortelę arba prarasti duomenis. Joy-IT PIEnergy Mini UPS modulis (RB-PE01) išsprendžia šią problemą: jis automatiškai perjungia maitinimą į 3,7 V LiPo bateriją, kai dingsta išorinis 5 V maitinimas, ir leidžia Raspberry Pi saugiai išsijungti.

Kam skirtas

Šis modulis skirtas maker'iams, hobistams ir profesionalams, kurie naudoja Raspberry Pi A+, B+, 2B, 3B, 3B+ arba 4B ten, kur maitinimas nestabilus, arba kuriama nešiojama įranga. Puikiai tinka tiems, kurie nori apsaugoti savo projektą nuo staigaus elektros dingimo.

Pagrindinės savybės

• Automatinis maitinimo perjungimas tarp išorinio 5V DC įėjimo ir 3,7V LiPo baterijos
• I2C sąsaja baterijos stebėjimui ir saugiam išjungimui
• Integruoti LED indikatoriai, rodantys maitinimo ir įkrovimo būseną
• 40 kontaktų GPIO praėjimas, leidžiantis sukrauti kitas plokštes
• Apsauga nuo perkrovimo, per didelio išsikrovimo ir viršsrovės
• Kompaktiškas mini plėtimo plokštės formatas

Specifikacijos

• Įėjimo įtampa: 5V DC
• Įėjimo jungtis: Micro-USB, Raspberry Pi GPIO
• Išėjimo įtampa: 5V DC
• Maksimali išėjimo srovė: 2A
• Palaikoma baterija: 3,7V vienos celės LiPo
• Baterijos jungtis: JST-PH 2,0mm 2-pin
• Maksimali įkrovimo srovė: 1,8A
• Komunikacijos sąsaja: I2C
• Darbinė temperatūra: 0°C iki 70°C

Kaip naudoti

Modulį prijunkite prie Raspberry Pi GPIO lizdo. Bateriją junkite prie JST-PH 2,0mm jungties. Išorinį maitinimą paduokite per Micro-USB arba per GPIO. Įdiegę reikiamus paketus, per I2C galite stebėti baterijos įtampą ir nustatyti saugaus išjungimo scenarijų. Kai išorinis maitinimas dingsta, modulis automatiškai perjungia Raspberry Pi maitinimą į bateriją, o jūsų programa gali laiku išsijungti.

Patarimas: naudokite su tinkama 3,7V LiPo baterija ir sukonfigūruokite saugaus išjungimo scenarijų, kad Raspberry Pi automatiškai išsijungtų, kai baterijos įtampa nukrenta žemiau nustatytos ribos. Taip apsaugosite duomenis ir prailginsite SD kortelės tarnavimo laiką.
