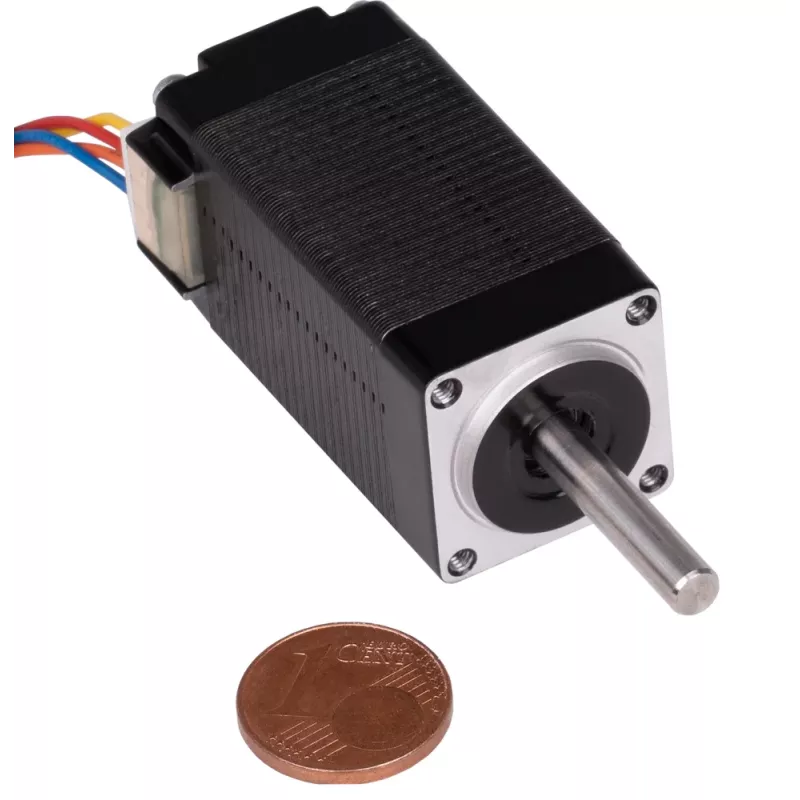

JOY-IT NEMA08-02 Žingsninis variklis 2 Ncm 0,8 A 4 mm velenas

Jei kuriate mažą automatizavimo projektą, 3D spausdintuvą ar kamerų slankiklį, kur kiekvienas milimetras ir gramas yra svarbūs, JOY-IT NEMA08-02 žingsninis variklis yra sukurtas būtent Jums. Jo kompaktiškas NEMA 8 korpusas (20 x 20 mm) telpa ten, kur didesni varikliai netilptų, o 2 Ncm laikymo momentas užtikrina tikslų pozicionavimą net ir reikalaujančiose užduotyse.

Kodėl verta rinktis šį variklį?

• Preciziškas valdymas: 1,8° žingsnio kampas (200 žingsnių per apsisukimą) leidžia pasiekti itin smulkią padėtį.
• Mažas energijos suvartojimas: 0,8 A vienai fazei ir 2,5 V nominali įtampa – puikiai tinka baterijomis maitinamiems projektams.
• Kompaktiškas ir lengvas: NEMA 8 dydžio flanšas – idealus sprendimas, kai erdvė ribota.
• Patvarus ir patikimas: B izoliacijos klasė, veikimo temperatūra nuo -10°C iki +50°C.

Techninė specifikacija

• Variklio tipas: žingsninis (2 fazių, bipolinis)
• Laikymo momentas: 2 Ncm
• Žingsnio kampas: 1,8° (200 žingsnių/aps.)
• Nominali srovė: 0,8 A vienai fazei
• Nominali įtampa: 2,5 V
• Fazės varža: 3,1 Ohm
• Fazės induktyvumas: 3,5 mH
• Veleno skersmuo: 4 mm
• Flanšo matmenys: 20 x 20 mm (NEMA 8)
• Jungčių skaičius: 4
• Rotoriaus inercija: 3,5 g·cm²
• Izoliacijos klasė: B
• Darbo temperatūra: -10°C iki +50°C

Kaip naudoti?

Variklis valdomas per standartinį žingsninio variklio tvarkyklę (pvz., A4988, DRV8825) arba mikrovaldiklį. Prijunkite 4 laidus pagal fazių poras – viena pora A+ ir A-, kita B+ ir B-. Maitinkite 2,5 V įtampa ir 0,8 A srove vienai fazei. Dėl 1,8° žingsnio galite naudoti mikrožingsninį režimą dar didesniam tikslumui.

Kam tinka?

Šis variklis puikiai tiks mažų 3D spausdintuvų ekstruderiams, kamerų slankikliams, robotikos projektams, CNC staklių prototipams, automatizuotoms užuolaidoms ar kitiems įrenginiams, kuriems reikia tikslaus judesio nedidelėje erdvėje.

Patarimas: Norėdami išgauti maksimalų tikslumą, naudokite mikrožingsninį režimą (1/16 ar daugiau) ir įsitikinkite, kad tvarkyklės srovė nustatyta ne didesnė nei 0,8 A, kad variklis neperkaistų. Dėl mažo momento nenaudokite didelių apkrovų – šis variklis skirtas preciziniams, lengviems mechanizmams.
