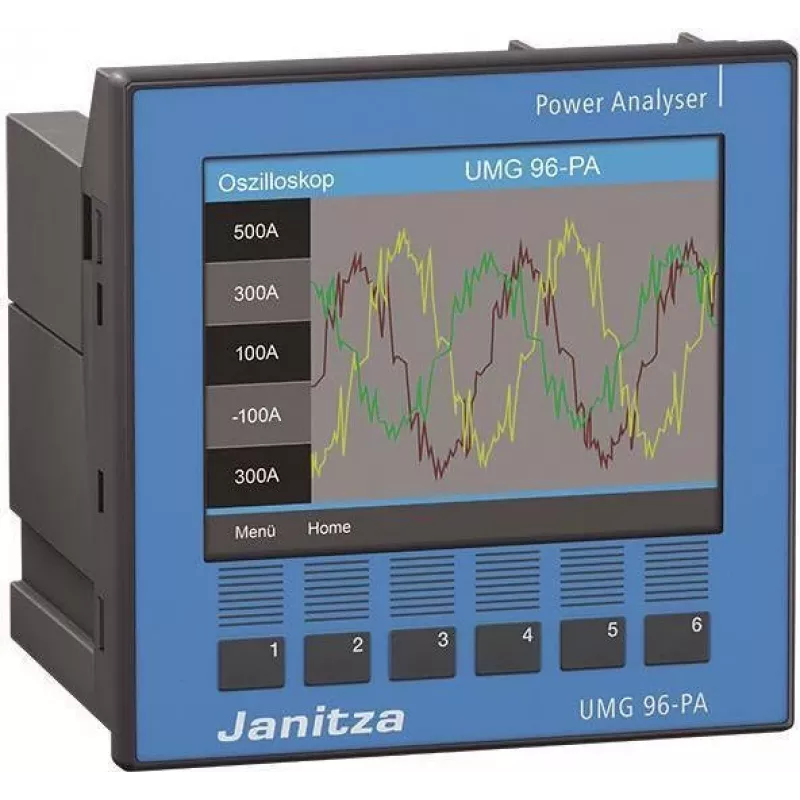

Janitza UMG 96-PA modulinis universalus matavimo prietaisas 90-277V 5232001

96x96 mm skydelyje telpa tikras energijos analizės centras – Janitza UMG 96-PA išsiskiria moduline konstrukcija ir 0,2S klasės aktyviosios energijos tikslumu. Tai prietaisas, kuris ne tik skaičiuoja kilovatvalandes, bet ir parodo, kas vyksta tinkle: įtampą, srovę, dažnį, galias, harmonikas iki 63 eilės, THD, flicker ir disbalansą. Grafinis LCD ekranas leidžia patogiai stebėti duomenis vietoje, o RS485 Modbus RTU sąsaja – integruoti į platesnę stebėsenos sistemą.

Kodėl verta rinktis

• 0,2S klasės aktyviosios energijos tikslumas (IEC 62053-22) – tinka atsiskaitymams ir detaliam auditui.
• Tiesioginis įtampos matavimas iki 300V L-N / 520V L-L (CAT III 300V) – nereikia papildomų įtampos transformatorių.
• Harmonikų analizė iki 63 eilės – padės nustatyti tinklo kokybės problemas.
• RS485 Modbus RTU – lengvai jungiama prie PLC, SCADA ar energijos stebėsenos programų.
• 128 MB vidinė flash atmintis – duomenų registravimas vietoje, nereikia nuolatinės ryšio priežiūros.
• Universalus maitinimas 90-277V AC/DC – veiks tiek su standartine 230V, tiek su kitomis sistemomis.
• 2 skaitmeniniai įėjimai ir 2 išėjimai – galima stebėti signalus ar valdyti išorinius įrenginius.
• Skydinis montavimas su 96x96 mm išpjova – standartinis dydis, lengva įmontuoti į esamą skydą.

Kaip naudoti kasdien

UMG 96-PA sukurtas trims fazėms stebėti. Jis palaiko tiek 3 laidų, tiek 4 laidų tinklus, todėl tinka įvairioms pramonės ir komercijos reikmėms. Srovė matuojama per išorinius srovės transformatorius (x/1A arba x/5A), o įtampa jungiama tiesiogiai. Prietaisas fiksuoja momentines vertes, kaupia energijos duomenis, analizuoja harmonikas ir net flicker – visa tai galima stebėti grafiniame ekrane arba perduoti per Modbus RTU į viršutinio lygio sistemą.

Techniniai duomenys

• Prietaiso tipas: universalus matavimo prietaisas / galios analizatorius
• Matuojami parametrai: įtampa, srovė, dažnis, aktyvioji/reaktyvioji/ tariamoji galia, galios koeficientas, energija, harmonikos, THD, flicker, disbalansas
• Įtampos diapazonas (tiesioginis): L-N: 10-300V AC, L-L: 10-520V AC (CAT III 300V)
• Srovės matavimas: per išorinius srovės transformatorius (x/1A arba x/5A)
• Tikslumo klasė (aktyvioji energija): 0,2S (IEC 62053-22)
• Maitinimas: 90-277V AC/DC
• Ekranas: grafinis LCD
• Ryšys: RS485 (Modbus RTU)
• Vidinė atmintis: 128 MB Flash
• Skaitmeniniai įėjimai: 2
• Skaitmeniniai išėjimai: 2
• Harmonikų analizė: iki 63 harmonikos
• Matavimo sistema: 3 fazių, 4 laidų arba 3 laidų
• Montavimas: skydinis (96x96 mm išpjova)
• Apsaugos klasė: IP54 (priekis), IP20 (galas)
• Darbinė temperatūra: -10°C iki +55°C
• Ėmimo dažnis: 21,3 kHz kanalui
• Dažnių diapazonas: 45-65 Hz

Pastaba

Jei reikia tikslaus energijos stebėjimo ir tinklo kokybės analizės, UMG 96-PA pasiūlys patikimą veikimą modulinėje, skydinėje konstrukcijoje. Rekomenduojame prieš montavimą suplanuoti srovės transformatorių ir ryšio linijos maršrutą, o konfigūravimą atlikti pagal Janitza instrukcijas.
