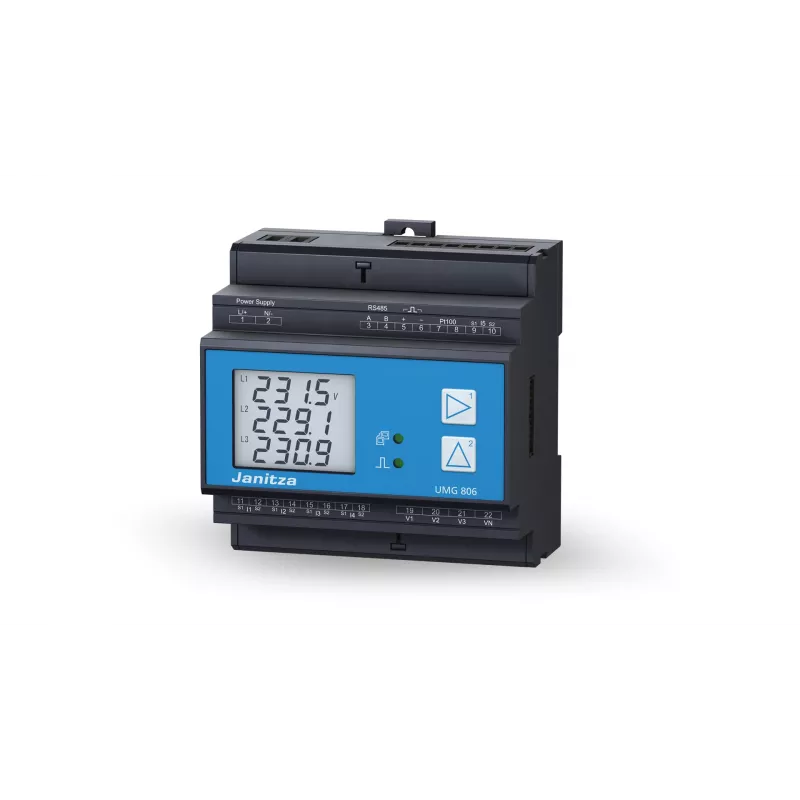

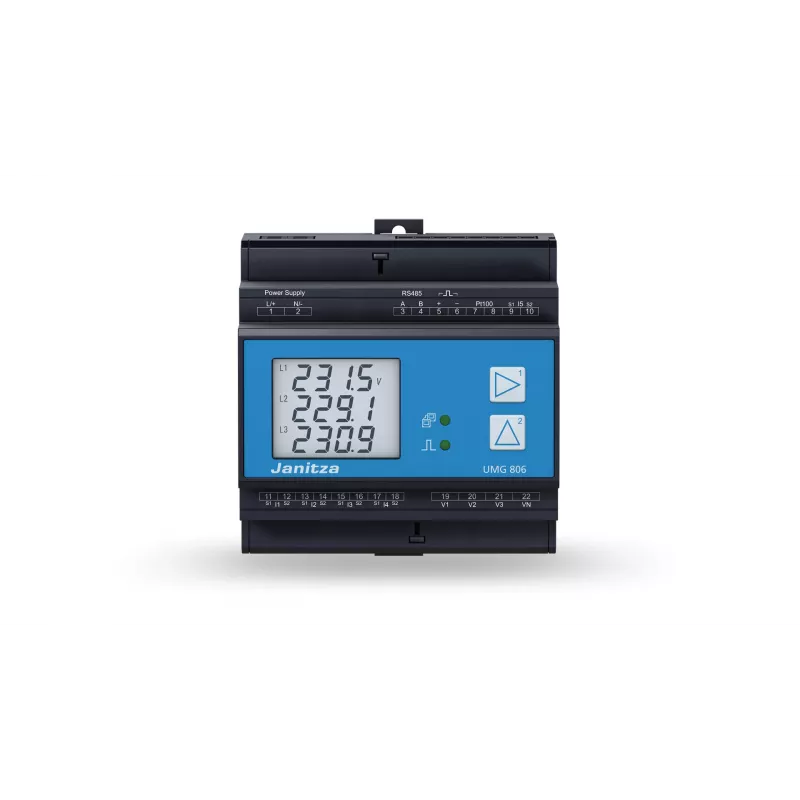

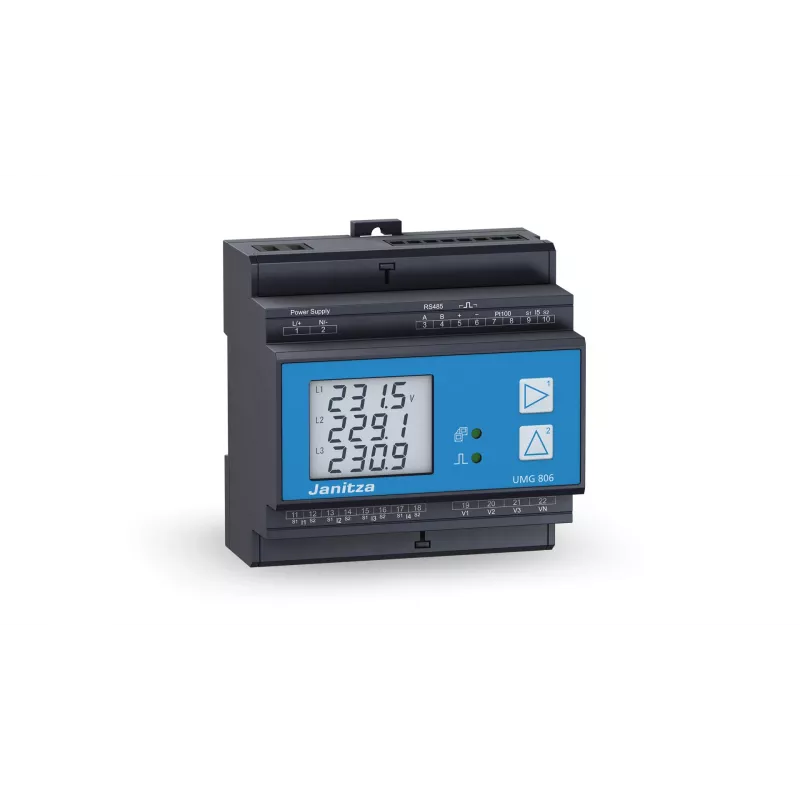

Janitza UMG 806 (UL) energijos ir elektros kokybės analizatorius 1402041,0

Kai reikia tiksliai žinoti, kur ir kiek energijos suvartojama, o elektros tinklo kokybė turi atitikti aukščiausius standartus, praverčia patikimas analizatorius. Janitza UMG 806 (UL) – tai kompaktiškas, bet galingas prietaisas, skirtas nuolatiniam montavimui pramoniniuose ir komerciniuose skirstomuosiuose tinkluose. Jis ne tik matuoja aktyviąją energiją 0,2S klasės tikslumu, bet ir atlieka A klasės elektros kokybės analizę pagal IEC 61000-4-30 Ed. 3, įskaitant harmonikus iki 63 eilės ir flicker matavimą.

Kodėl verta rinktis UMG 806 (UL)?

• 0,2S klasės aktyviosios energijos tikslumas pagal IEC 62053-22 – tinka atsiskaitymams už energiją.
• A klasės elektros kokybės analizė – harmonikai iki 63 eilės, flicker pagal IEC 61000-4-15.
• Dviejų tipų ryšys – Ethernet (Modbus/TCP, BACnet/IP, HTTP, FTP, SNMP, NTP) ir RS485 (Modbus/RTU).
• Didelė 256 MB vidinė „Flash“ atmintis – ilgalaikiam duomenų registravimui nereikia papildomų įrenginių.
• Spalvotas 320x240 taškų grafinis ekranas – patogus konfigūravimas ir stebėjimas vietoje.
• UL Listed ir CE sertifikatai – pasitikėjimas diegiant bet kurioje šalyje.

Techninė specifikacija

• Matavimas: 3 fazių įtampa ir srovė, galia, energija, elektros kokybė.
• Įtampos diapazonas: tiesioginis prijungimas iki 300V L-N / 520V L-L.
• Srovės įėjimai: išoriniai srovės transformatoriai su 1A/5A antrine apvija.
• Tikslumas: aktyvioji energija – 0,2S klasė; elektros kokybė – A klasė.
• Harmonikai: analizė iki 63 eilės.
• Flicker: atitinka IEC 61000-4-15.
• Sąsajos: Ethernet, RS485.
• Įėjimai/išėjimai: 8 skaitmeniniai įėjimai, 5 skaitmeniniai išėjimai, 4 analoginiai įėjimai (0/4-20mA), 2 analoginiai išėjimai (0/4-20mA).
• Atmintis: 256 MB Flash.
• Ekranas: grafinis spalvotas, 320x240 pikselių.
• Maitinimas: 95-240V AC/DC, 45-65 Hz.
• Montavimas: DIN bėgelis, 6 modulių plotis.
• Apsaugos klasė: IP20.
• Sertifikatai: UL Listed, CE.

Kam tinka?

Šis analizatorius puikiai tiks energijos vadybos specialistams, pastatų inžinieriams, sistemų integratoriams ir visiems, kurie nori stebėti bei optimizuoti elektros suvartojimą gamyklose, biuruose, prekybos centruose ar duomenų centruose. Dėl savo kompaktiškų matmenų ir DIN bėgelio montavimo jis lengvai integruojamas į esamas skirstomąsias spintas.

Kaip naudoti?

Sumontuokite įrenginį ant DIN bėgelio skirstomojoje spintoje, prijunkite įtampos ir srovės grandines, tada sukonfigūruokite per Ethernet arba RS485 sąsają. Naudodami Modbus ar BACnet protokolus, galite lengvai integruoti duomenis į pastato valdymo sistemą ar energijos stebėjimo platformą. Vidinė 256 MB atmintis leis kaupti duomenis net ir be nuolatinio ryšio su serveriu.

Patarimas: Norėdami išnaudoti visas UMG 806 (UL) galimybes, reguliariai atsisiųskite duomenis per FTP ar HTTP ir analizuokite juos specialia programine įranga. Taip laiku pastebėsite elektros kokybės problemas ir galėsite jų išvengti.
