IWH mėlynai šviečiantis svirtinis jungiklis 12V/24V 10A SPST ON-OFF, montuojamas skydelyje, 19028

Jei montuojate papildomą apšvietimą, siurblį ar kitą įrangą automobilyje, valtyje ar kemperyje, šis IWH svirtinis jungiklis su mėlynu apšvietimu bus puikus pasirinkimas. Jis ne tik patikimai įjungia ir išjungia grandinę, bet ir šviečia tamsoje, todėl lengvai rasite jį net naktį.

Kam skirtas

Šis jungiklis skirtas visiems, kurie savo transporto priemonėje ar valtyje nori patogiai valdyti 12V ar 24V nuolatinės srovės prietaisus. Tinka „pasidaryk pats“ entuziastams, auto elektrikams ir jūrininkams, ieškantiems patikimo, šviečiančio ON-OFF jungiklio, kuris lengvai įmontuojamas į standartinę stačiakampę išpjovą.

Pagrindinės savybės

• Mėlynas šviečiantis svirtinis mygtukas – aiškiai parodo jungiklio būseną net ir esant silpnam apšvietimui.
• SPST (vienpolis, vienkryptis) kontaktų išdėstymas – paprastas ON-OFF veikimas vienai grandinei.
• 10 A esant 12V DC ir 24V DC – atlaiko įvairias apkrovas.
• Trys 6,3 mm kištukiniai gnybtai – standartinis greitas prijungimas.
• Montuojamas įspaudžiant į skydelį – tinka 20 x 30 mm išpjovai, nereikia varžtų ar laikiklių.
• Juodas plastikinis korpusas ir svirtis – patvarus ir dera prie daugumos prietaisų skydelių.

Specifikacijos

• Jungiklio tipas: svirtinis jungiklis
• Funkcija: ON-OFF
• Padėčių skaičius: 2
• Apšvietimas: taip, mėlynas
• Darbinė įtampa: 12V DC / 24V DC
• Srovės stipris: 10 A
• Gnybtų skaičius: 3
• Gnybtų tipas: kištukiniai gnybtai (6,3 mm)
• Montavimo tipas: įspaudžiamas į skydelį
• Skydelio išpjovos matmenys: 20 x 30 mm
• Kontaktų konfigūracija: SPST
• Svirtelės spalva: juoda
• Korpuso medžiaga: plastikas

Kaip naudoti

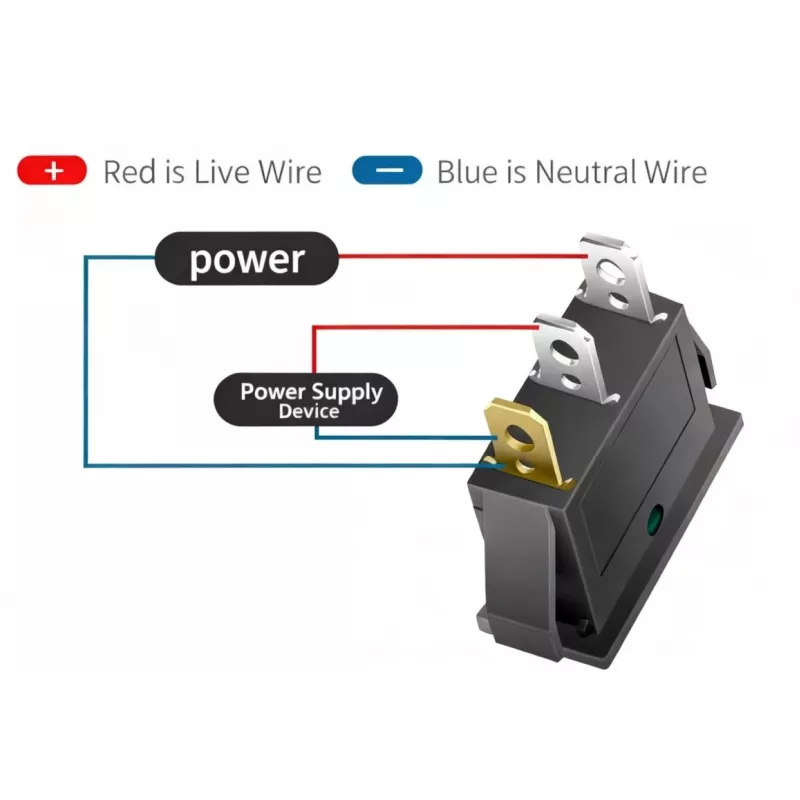

Jungdami laidus, centrinį gnybtą naudokite kaip bendrą arba maitinimo, o vieną iš šoninių – apkrovai. Trečiasis gnybtas skirtas apšvietimo įžeminimui, kuris gali būti prijungtas prie neigiamo grandinės poliaus arba atskiro įžeminimo, priklausomai nuo jūsų schemos. Visada patikrinkite apšvietimo grandinės poliškumą, kad mėlyna lemputė veiktų tinkamai.

Patarimas: prieš montuodami, būtinai atjunkite maitinimą. Jei jungiklis naudojamas didesnei nei 10 A apkrovai, naudokite relę. Norėdami, kad apšvietimas veiktų tik įjungus jungiklį, prijunkite apšvietimo gnybtą prie apkrovos grandinės, o ne prie nuolatinio maitinimo.
