IWH 19030 svirtinis jungiklis su žalia LED apšvietimu, 12V/24V, 10A, SPST, montuojamas į skydelį

Kai reikia patikimo jungiklio, kuris ne tik įjungia grandinę, bet ir aiškiai parodo, ar ji aktyvi, IWH 19030 yra puikus pasirinkimas. Šis svirtinis jungiklis su žaliu LED apšvietimu skirtas 12 V ir 24 V nuolatinės srovės sistemoms, atlaiko iki 10 A apkrovą ir lengvai sumontuojamas skydelyje.

Kodėl verta rinktis

• 10 A esant 12 V arba 24 V DC – tinka įvairiems automobilių, valčių, stacionarių įrenginių maitinimo sprendimams.
• Žalias LED apšvietimas – aiškiai matote, ar grandinė įjungta, net esant prastam apšvietimui.
• SPST ON/OFF funkcija – paprastas vienpolio vienkrypčio jungiklio veikimas.
• Montavimas į skydelį – 20,2 mm skersmens išpjova, tvirtinama patikimai ir estetiškai.
• Plokštieji kontaktai (6,3 mm) – greitas ir patogus prijungimas naudojant standartines jungtis.
• Ilgaamžis korpusas – juodas poliamido (polyamide) korpusas atlaiko -20 iki +85 °C temperatūrą.

Kam tinka

Šis jungiklis puikiai tiks tiems, kurie patys konstruoja ar remontuoja elektros sistemas: automobilių, motociklų, valčių, kemperių savininkams, taip pat mėgstantiems „pasidaryk pats“ projektus. Jis idealiai tinka valdyti papildomą apšvietimą, siurblius, ventiliatorius ar kitus 12/24 V prietaisus, kai reikia ne tik įjungti, bet ir matyti būseną.

Techninė specifikacija

• Jungiklio tipas: svirtinis (rocker)
• Perjungimo funkcija: ON/OFF (SPST)
• Polių skaičius: 1
• Padėčių skaičius: 1
• Apšvietimo spalva: žalia
• Apšvietimo tipas: LED
• Darbinė įtampa: 12 V / 24 V DC
• Srovės reitingas: 10 A
• Prijungimo tipas: plokštieji kontaktai
• Kontaktų dydis: 6,3 mm
• Kontaktų skaičius: 3
• Montavimo tipas: į skydelį
• Skydelio išpjovos skersmuo: 20,2 mm
• Korpuso medžiaga: poliamidas
• Korpuso spalva: juoda
• Svirtelės spalva: žalia (permatoma)
• Elektrinė tarnavimo trukmė: 10 000 ciklų esant vardinei apkrovai
• Darbinė temperatūra: -20 iki +85 °C

Kaip naudoti

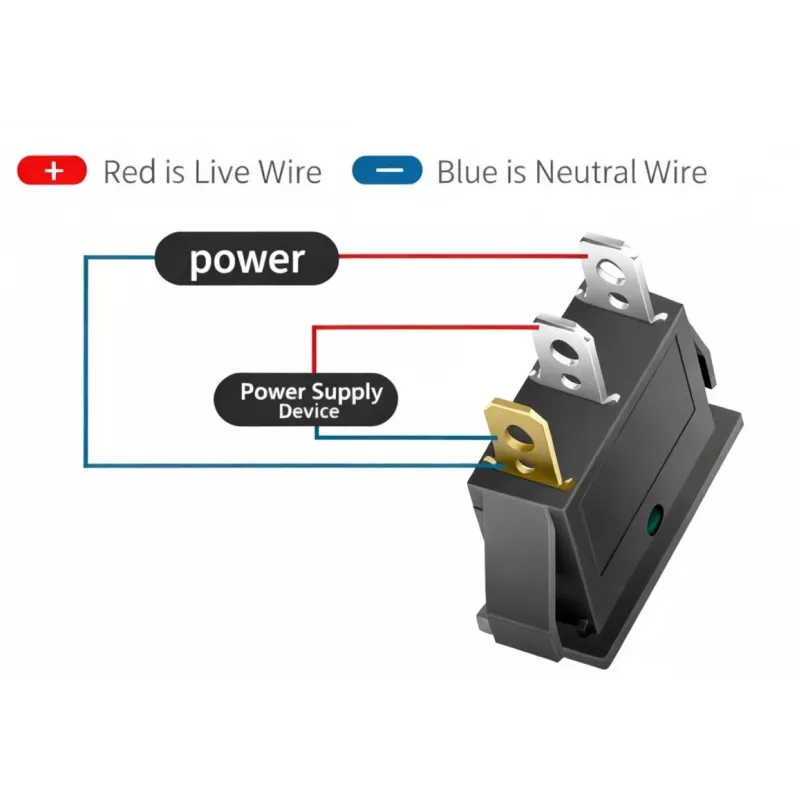

Įstatykite jungiklį į 20,2 mm skersmens skylę skydelyje ir pritvirtinkite. Prijunkite maitinimo laidus prie plokščiųjų kontaktų (6,3 mm) – vieną prie bendro, kitą prie atitinkamo poliaus. Įjungus jungiklį, užsidegs žalias LED, rodantis, kad grandinė uždaryta. Patikrinkite, ar neviršijama 10 A srovė, ir įsitikinkite, kad darbinė įtampa atitinka 12 V arba 24 V DC.

Patarimas: prieš montuodami būtinai atjunkite maitinimą. Naudokite izoliuotas 6,3 mm jungtis, kad kontaktai laikui bėgant nesusilpnėtų. Jei jungiklis naudojamas drėgnoje aplinkoje, papildomai apsaugokite kontaktus nuo drėgmės.
