INFRALAN U-DQ(ZN)BH OM1 4G (1x4) Eca 2000N LSZH juodas 5,8 mm šviesolaidinis kabelis 54304.1D-E2

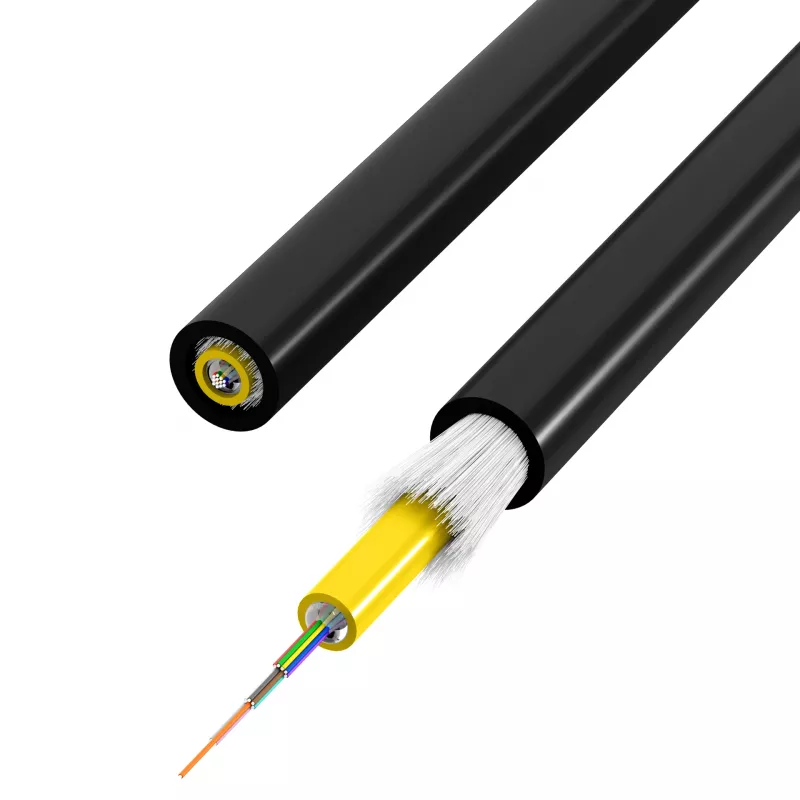

INFRALAN U-DQ(ZN)BH OM1 4G – tai 4 pluoštų daugiamodis šviesolaidinis kabelis su laisvosios struktūros vamzdeliu, skirtas patalpų magistralinėms linijoms, kuriose būtinas atsparumas ugniai ir mažas dūmingumas.

Kam skirtas

Tinklo montuotojams ir sistemų integratoriams, dirbantiems projektuose, kuriuose reikalinga CPR Eca degumo klasė ir LSZH medžiagos – viešuosiuose pastatuose, biuruose, pramonės objektuose.

Pagrindinės savybės

• 4 pluoštai OM1 62,5/125 µm, skirti daugiamodžiui perdavimui
• Laisvosios struktūros vamzdelis (1x4) – mechaninė apsauga
• LSZH išorinė izoliacija (juoda) – mažai dūmų, jokių halogenų
• Didelis atsparumas tempimui: 2000 N
• CPR degumo klasė: Eca
• Išorinis skersmuo: 5,8 mm
• Silpninimas: ≤3,5 dB/km @ 850 nm, ≤1,5 dB/km @ 1300 nm
• Pralaidumo juosta: 200 MHz·km @ 850 nm, 500 MHz·km @ 1300 nm
• Darbinė temperatūra: -20 °C iki +70 °C

Specifikacijos

• Pluošto tipas: OM1 daugiamodis 62,5/125 µm
• Pluoštų skaičius: 4

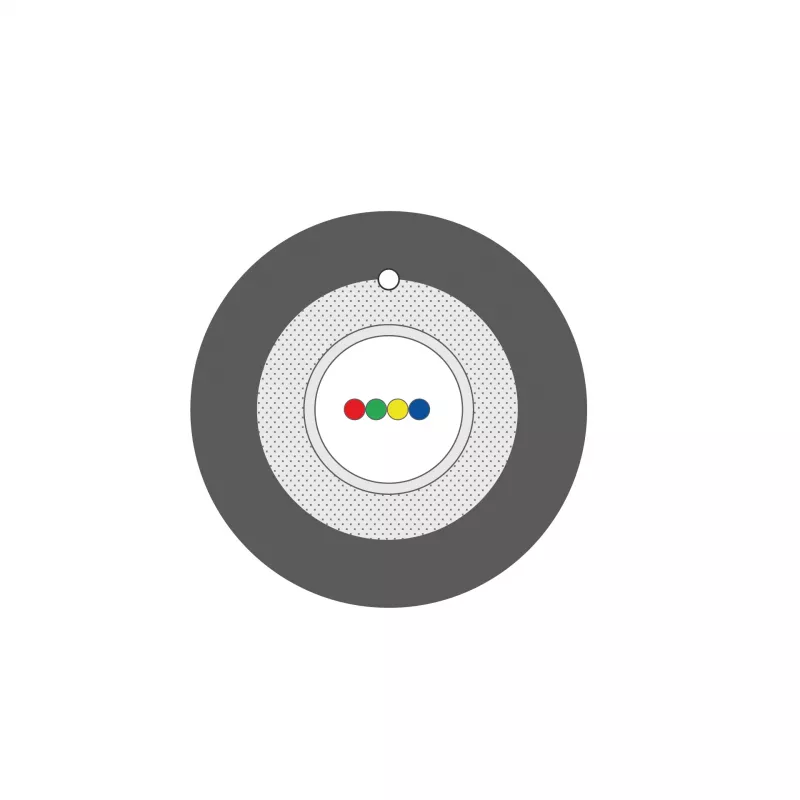

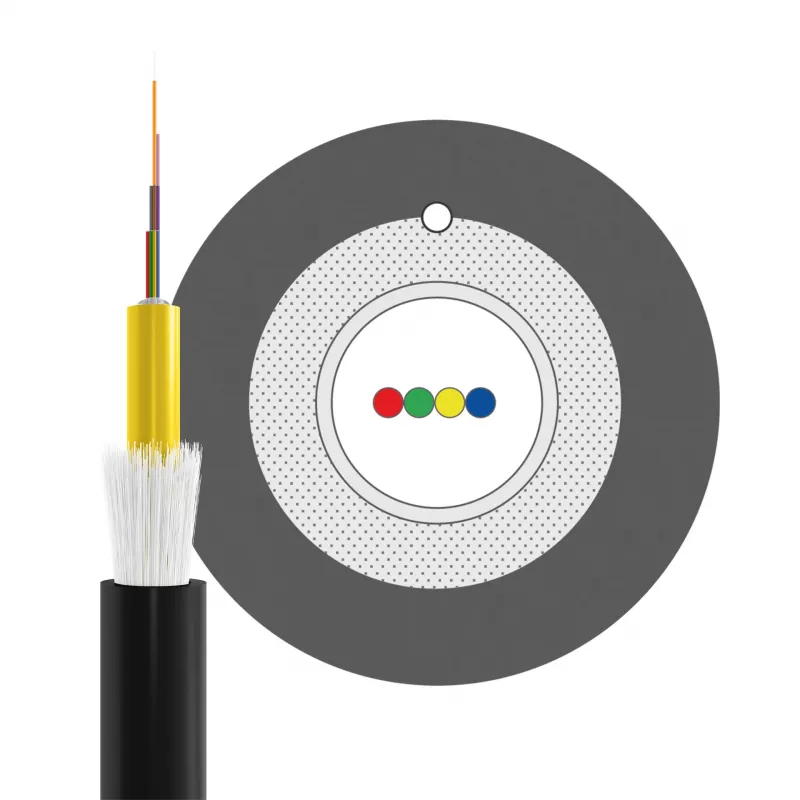

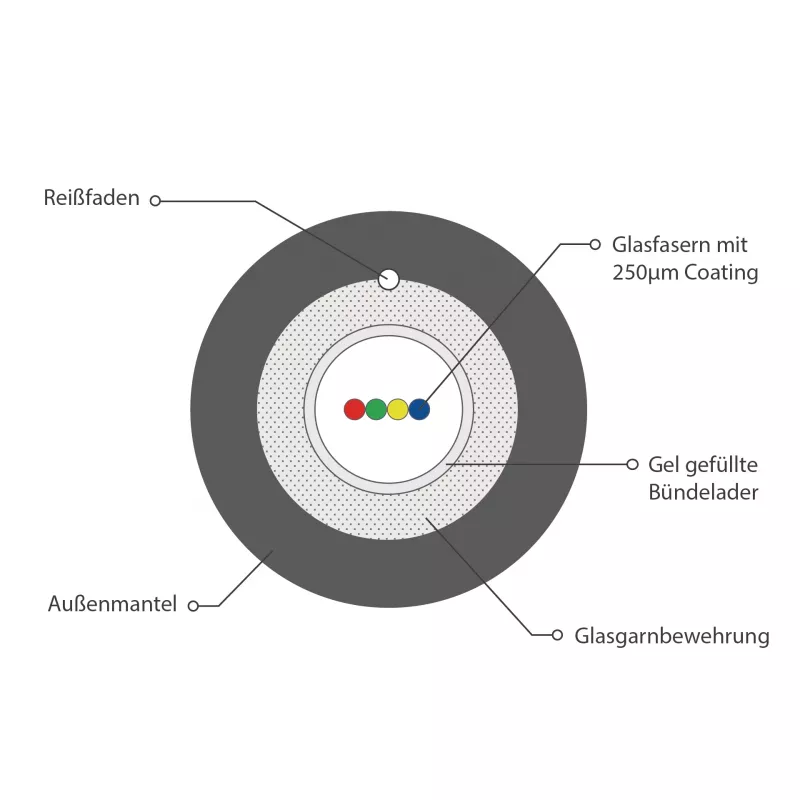

• Kabelio konstrukcija: Laisvosios struktūros vamzdelis (1x4)
• Išorinės izoliacijos medžiaga: LSZH
• Išorinės izoliacijos spalva: Juoda
• Išorinis skersmuo: 5,8 mm
• Atsparumas tempimui: 2000 N
• Atsparumas suspaudimui: 1000 N/10 cm
• CPR klasė: Eca
• Silpninimas @ 850 nm: ≤3,5 dB/km
• Silpninimas @ 1300 nm: ≤1,5 dB/km
• Pralaidumo juosta @ 850 nm (OFL): 200 MHz·km
• Pralaidumo juosta @ 1300 nm (OFL): 500 MHz·km
• Darbinė temperatūra: -20 °C iki +70 °C
• Sandėliavimo temperatūra: -20 °C iki +70 °C
• Minimalus lenkimo spindulys (montavimas): 20 x išorinis skersmuo
• Minimalus lenkimo spindulys (eksploatacija): 10 x išorinis skersmuo

Kaip naudoti

Kabelį tieskite atsargiai, kad neviršytumėte minimalaus lenkimo spindulio. Ilgiems ruožams naudokite tempimo įtaisus ir lubrikantus. Montuodami laikykitės gamintojo rekomendacijų dėl tempimo jėgos.

Patarimas: prieš pradėdami montavimą, patikrinkite kabelio vientisumą ir suplanuokite trasą, kad išvengtumėte staigių posūkių. Laikymo metu apsaugokite nuo tiesioginių saulės spindulių ir drėgmės.
