HT Instruments Line Splitter matavimo adapteris 2009680

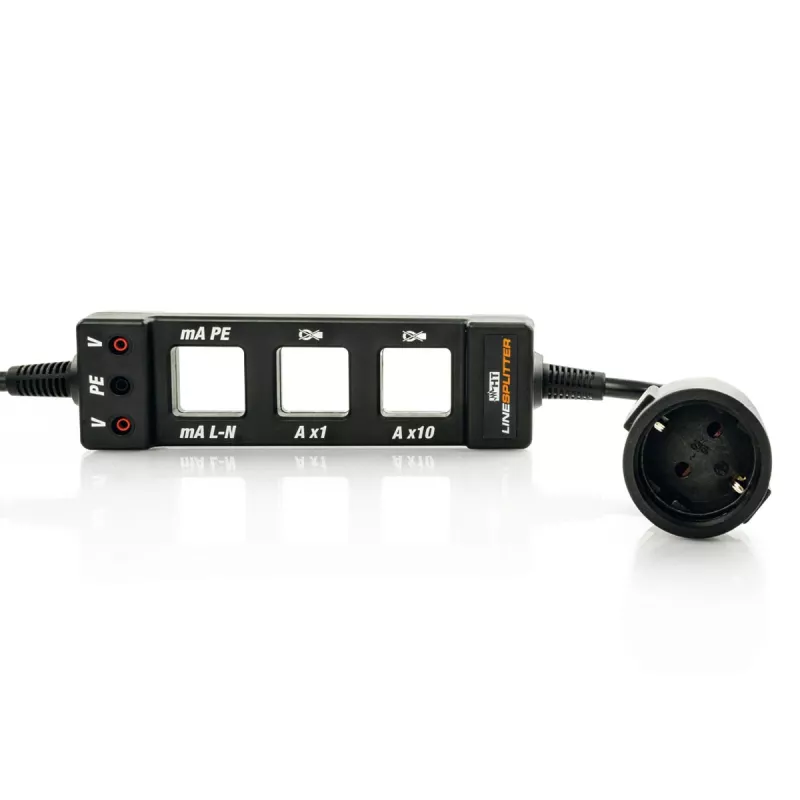

Kai reikia išmatuoti srovę ar įtampą veikiančioje grandinėje, nereikia jos išjungti. HT Instruments Line Splitter matavimo adapteris 2009680 įkišamas į standartinį Schuko lizdą ir atskiria fazę bei nulį, leisdamas spaustukų matuokliu saugiai matuoti srovę 1:10 santykiu, o per 4 mm saugos lizdus – tiesiogiai įtampą.

Kodėl verta rinktis

Šis adapteris leidžia atlikti neinvazinius srovės matavimus su spaustukų matuokliu, nereikia ardyti grandinės ar naudoti pavojingų matavimo laidų. 1:10 santykis padidina mažų srovių matavimo tikslumą, o 4 mm lizdai leidžia tuo pačiu metu tikrinti įtampą multimetru.

Techninės specifikacijos

• Įėjimas: Schuko kištukas (CEE 7/4)
• Išėjimas: Schuko lizdas (CEE 7/4)
• Srovės matavimo santykis: 1:1 tiesioginis, 1:10 spaustukų matuokliui
• Įtampos matavimas per 4 mm saugos lizdus
• Maksimali darbinė srovė: 16 A AC
• Maksimali darbinė įtampa: 250 V AC
• Dažnis: 50/60 Hz
• Saugos kategorija: CAT II 250V
• Dviguba izoliacija
• Vienfazis
• Korpusas: smūgiams atsparus plastikas
• Darbinė temperatūra: 0°C iki 40°C
• Sandėliavimo temperatūra: -10°C iki 50°C
• Santykinė drėgmė: <80% RH (nekondensuojanti)
• Saugos standartas: EN 61010-1

Kam tinka

• Buitinės ar komercinės technikos srovės suvartojimo matavimui
• Įtampos buvimo lizde patikrinimui
• Apkrovos tyrimams ar energijos auditams
• Grandinių testavimui ir gedimų paieškai neatjungiant maitinimo

Kaip naudoti

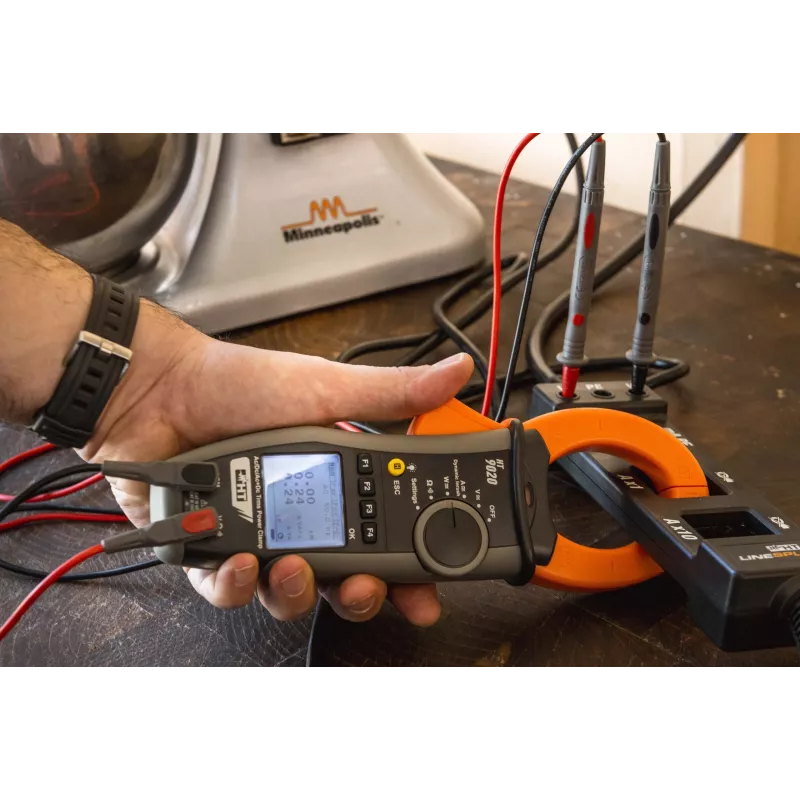

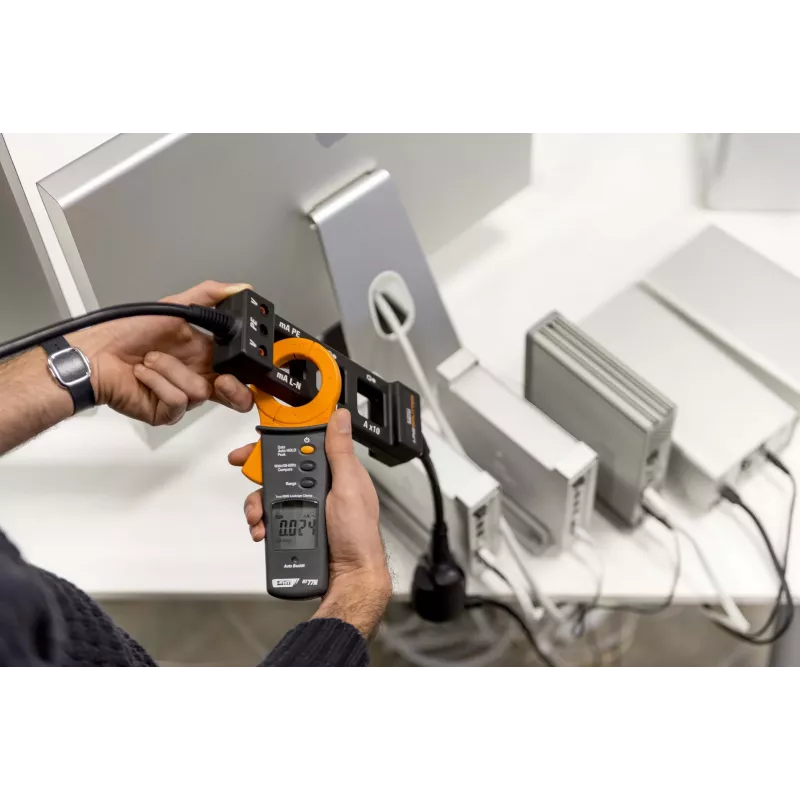

Įkiškite adapterį į Schuko lizdą, o matuojamą prietaisą – į adapterio lizdą. Spaustukų matuoklį užkabinkite ant specialios 1:10 santykio kilpos ir matuokite srovę. Įtampai matuoti naudokite 4 mm saugos lizdus su multimetru. Adapteris skirtas vienfazėms sistemoms iki 16 A ir 250 V.

Patarimas: prieš matuodami visada įsitikinkite, kad spaustukų matuoklis nustatytas tinkamam diapazonui, o multimetro laidai tvirtai įkišti į 4 mm lizdus. Dirbdami su veikiančia elektros grandine laikykitės vietinių saugos taisyklių.
