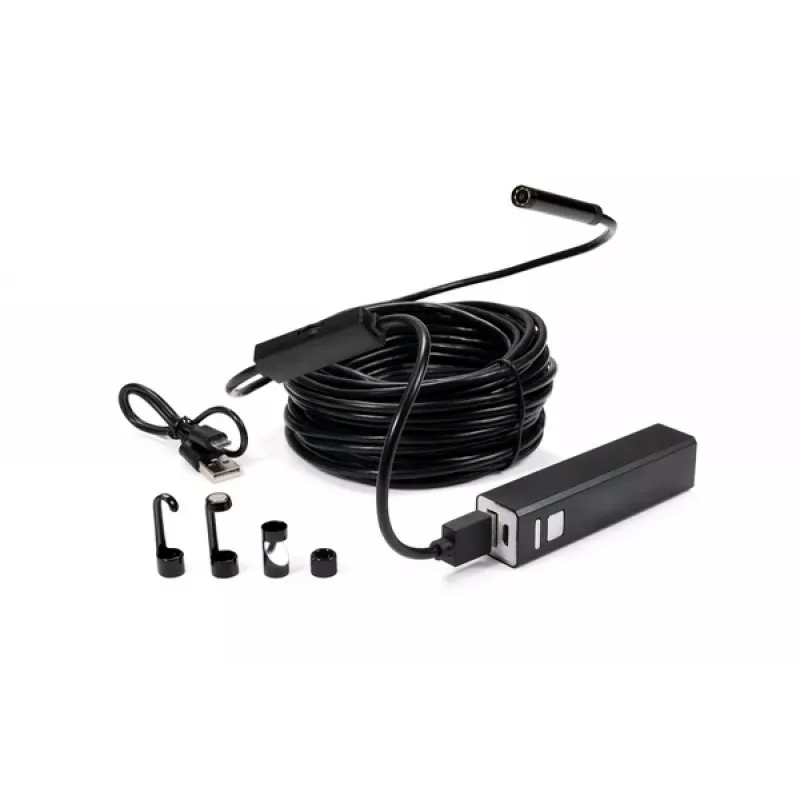

HellermannTyton Cable Scout Cam-DIV-BK apžiūros kameros modulis 897-90060

9,5 mm – maždaug pieštuko storis. Štai koks yra šio apžiūros kameros modulio galvutės skersmuo, leidžiantis įlįsti ten, kur nepasieks nei akis, nei įprastas prietaisas. Jei jau naudojate HellermannTyton Cable Scout Basic arba Deluxe sistemą, šis modulis tiesiog įkišamas į jos ekrano bloką ir akimirksniu paverčia jūsų testerį vizualinės apžiūros įrankiu.

Kodėl verta rinktis būtent šį modulį?

• Kompaktiška 9,5 mm kameros galvutė praslysta pro siauras angas, vamzdžių posūkius ir kabelių kanalus.
• Keturi integruoti balti šviesos diodai apšviečia net visiškai tamsias ertmes – nereikia papildomo žibintuvėlio.
• 1 m ilgio lankstus kabelis su 2,5 mm jack kištuku užtikrina patogų prijungimą prie Cable Scout ekrano bloko.
• Fiksuotas fokusas nuo 30 mm iki begalybės – nereikia sukti jokių reguliavimo žiedų, tiesiog nukreipiate ir matote.
• QVGA CMOS jutiklis perduoda aiškų 320 x 240 pikselių vaizdą, kurio pakanka kabelių trasai ar kliūčiai atpažinti.

Kaip tai veikia kasdienėje veikloje?

Kameros galvutė yra tik 20 mm ilgio, todėl lengvai įveikia staigius posūkius ir siauras angas. 60° matymo kampas suteikia platų vaizdą, o LED apšvietimas garantuoja matomumą net neapšviestuose vamzdžiuose. Modulis maitinamas tiesiai iš Cable Scout ekrano bloko – jokių baterijų keisti nereikia. Patvari plastiko ir metalo konstrukcija atlaiko įprastą darbo aikštelės apkrovą, o darbinė temperatūra nuo 0°C iki +45°C leidžia dirbti įvairiomis sąlygomis.

Techninės specifikacijos

• Gaminio tipas: apžiūros kameros modulis
• Suderinamumas: HellermannTyton Cable Scout Basic ir Deluxe sistemos
• Kameros galvutės skersmuo: 9,5 mm
• Kameros galvutės ilgis: 20 mm
• Kabelio ilgis: 1 m
• Jungties tipas: 2,5 mm jack kištukas
• Maitinimas: per Cable Scout ekrano bloką
• Matymo kampas: 60°
• Fokusavimo diapazonas: nuo 30 mm iki begalybės (fiksuotas)
• Vaizdo jutiklis: CMOS
• Rezoliucija: 320 x 240 pikselių (QVGA)
• Apšvietimas: 4 integruoti balti šviesos diodai
• Medžiaga: patvari plastiko ir metalo konstrukcija
• Darbinė temperatūra: 0°C iki +45°C
• Sandėliavimo temperatūra: -10°C iki +50°C

Kam tai skirta?

Šis modulis – puikus pasirinkimas elektrikams, telekomunikacijų specialistams, montuotojams ir visiems, kurie jau turi Cable Scout Basic arba Deluxe testerį ir nori papildyti jį vaizdo apžiūros funkcija. Užuot pirkę atskirą videoboroskopą su savo ekranu, galite tiesiog įsigyti šį modulį ir naudoti esamą įrangą – taip sutaupote ir pinigų, ir vietos įrankių dėžėje.

Kaip naudoti

Prijunkite 2,5 mm jack kištuką prie Cable Scout ekrano bloko, įjunkite prietaisą ir lėtai veskite kameros galvutę į norimą ertmę. Vaizdas bus rodomas ekrane realiuoju laiku. Dėl fiksuoto fokusavimo nereikia jokių papildomų reguliavimų – tiesiog stebėkite, kur eina kabelis ar kur yra kliūtis.

Patarimas: prieš kišdami kamerą į vamzdį ar kanalą, nuvalykite galvutę nuo dulkių – taip išvengsite neryškaus vaizdo. Taip pat atminkite, kad modulis nėra atsparus vandeniui, todėl venkite panardinimo į skysčius. Sandėliuokite jį atskirai nuo aštrių daiktų, kad nepažeistumėte 1 m kabelio.
