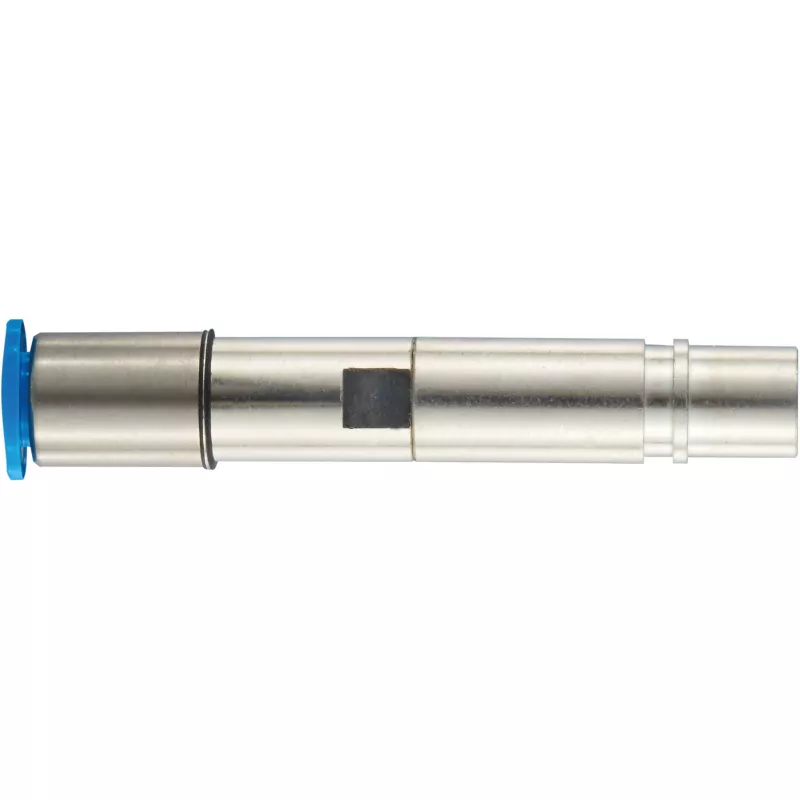

Harting Han-Pneumatic moteriškas kontaktas, žalvaris, nikeliuotas, 6 mm išorinis skersmuo, su vožtuvu 09140006466

Pneumatinėse automatikos linijose ir robotų darbo celėse oro tiekimas turi būti nepriekaištingas – bet koks nesandarus sujungimas gali sutrikdyti visą procesą. Harting Han-Pneumatic moteriškas kontaktas su integruotu vožtuvu užtikrina patikimą suspausto oro linijų sujungimą net ir dažnai perjungiant įrangą.

Kodėl verta rinktis

Žalvarinis korpusas padengtas nikeliu – atsparus korozijai net ir sudėtingomis gamybinėmis sąlygomis. Integruotas vožtuvas neleidžia orui ištekėti atjungus kontaktą, todėl sistema išlieka saugi ir efektyvi. Šis kontaktas atlaiko ne mažiau kaip 500 sujungimo ciklų, tad tinka vietose, kur jungiama dažnai.

Techniniai duomenys

• Gaminio tipas: pneumatinis kontaktas
• Kontakto lytis: moteriškas (lizdas)
• Išorinis skersmuo: 6 mm
• Medžiaga: žalvaris, nikeliuotas
• Savybės: su vožtuvu
• Prijungimo tipas: užspaudžiamasis (crimp)
• Darbinė terpė: suspaustas oras, neagresyvios dujos
• Maksimalus darbinis slėgis: 10 bar (1 MPa)
• Temperatūrų diapazonas: nuo -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500
• Žarnos prijungimas: pneumatinei žarnai, kurios išorinis skersmuo 6 mm
• Serija: Han-Pneumatic
• Izoliatoriaus medžiaga (vožtuvas/įvorė): POM (poliactalis)
• Pritaikymas: pramoniniai jungikliai, automatika

Kam tinka

• Pneumatinio valdymo sistemoms gamyklinėje automatikoje
• Robotų darbo celėms, kuriose reikalingas patikimas oro tiekimas
• Pakavimo mašinoms, kuriose dažnai keičiami įrankiai
• Pneumatinių komponentų bandymų stendams

Kaip naudoti

Kontaktas tvirtinamas prie pneumatinės žarnos užspaudimo būdu (crimp). Jis yra Harting Han-Pneumatic modulinės jungčių sistemos dalis, todėl gali būti integruojamas kartu su kitais elektriniais ir pneumatiniais moduliais viename korpuse. Naudokite tik su neagresyviomis dujomis ir suspaustu oru, neviršydami 10 bar slėgio. Montuokite pagal gamintojo rekomendacijas.

Patarimas: prieš prijungdami kontaktą prie sistemos, patikrinkite, ar žarnos išorinis skersmuo tiksliai 6 mm – tai užtikrins sandarumą. Vožtuvas apsaugo nuo oro nuostolių atjungimo metu, todėl rekomenduojama reguliariai tikrinti jo būklę, ypač jei įranga naudojama intensyviai.
