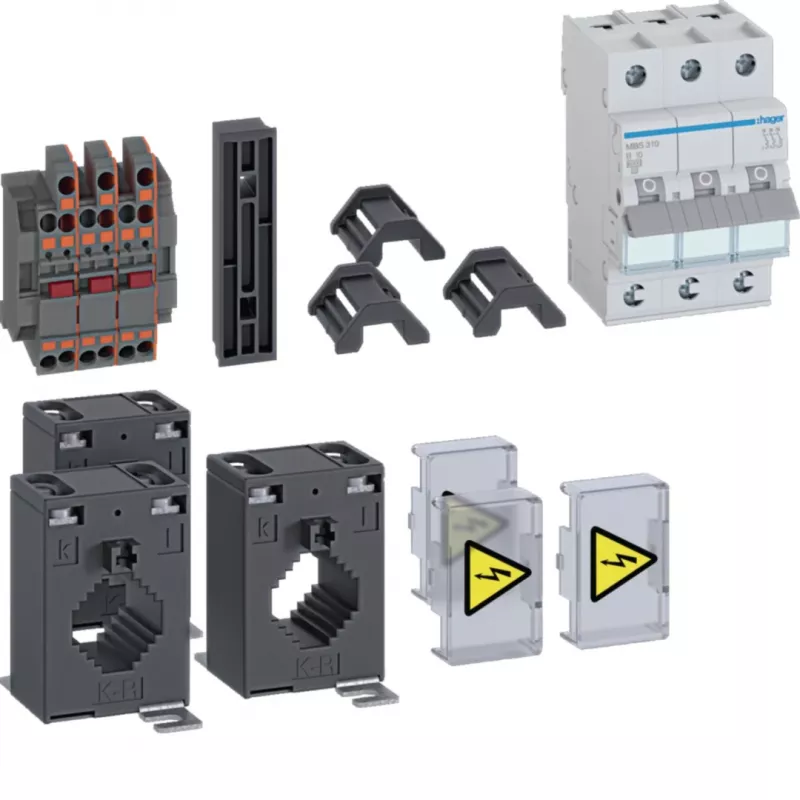

HAGER ZY2505LM srovės transformatoriaus rinkinys 250/5 A, 1 klasė, 2,5 VA

Kai elektros skydelyje reikia tiksliai išmatuoti dideles sroves, praverčia patikimas srovės transformatorius. HAGER ZY2505LM – kompaktiškas sprendimas, kuris 250 A pirminę srovę paverčia 5 A antrine, išlaikydamas 1 klasės tikslumą. Tai leidžia naudoti standartinius matavimo prietaisus ir kartu užtikrinti tikslius rodmenis.

Kodėl verta rinktis

Transformatorius turi 20,5 mm pralaidumo angą, todėl laidininką prakišite be vargo. Montuojamas ant DIN bėgelio arba tvirtinamas varžtais – prisitaikys prie jūsų skydelio. 2,5 VA vardinė apkrova ir 50/60 Hz dažnis užtikrina stabilų veikimą net ir intensyvesnėse sistemose.

Kam tinka

• Apkrovos valdymo sprendimams
• Energijos apskaitos sistemoms
• Elektros skirstymo skydams

Pagrindinės specifikacijos

• Pirminė srovė: 250 A
• Antrinė srovė: 5 A
• Tikslumo klasė: 1 klasė
• Vardinė galia: 2,5 VA
• Maksimali darbinė įtampa: 0,72 kV
• Izoliacijos įtampa: 3 kV
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis, varžtinis tvirtinimas
• Pralaidumo angos skersmuo: 20,5 mm
• Transformatorių skaičius komplekte: 1
• Jungtis: varžtiniai gnybtai
• Darbinė temperatūra: nuo -5 iki +50 °C
• Apsaugos klasė: IP20
• Atitinka standartą: IEC 61869-2

Kaip naudoti

Užmaukite transformatorių ant fazinio laidininko per 20,5 mm angą, pritvirtinkite prie DIN bėgelio arba varžtais ir prijunkite antrinę grandinę prie matavimo prietaiso varžtiniais gnybtais. Prieš įjungdami maitinimą patikrinkite, ar antrinė grandinė niekada nelieka atvira – kitaip transformatorius gali sugesti.

Patarimas: montuodami šalia kitų įrenginių palikite bent 20 mm tarpą vėdinimui, o antrinę grandinę visada junkite per apsauginius kaiščius – taip išvengsite pavojingos įtampos atviroje grandinėje.
