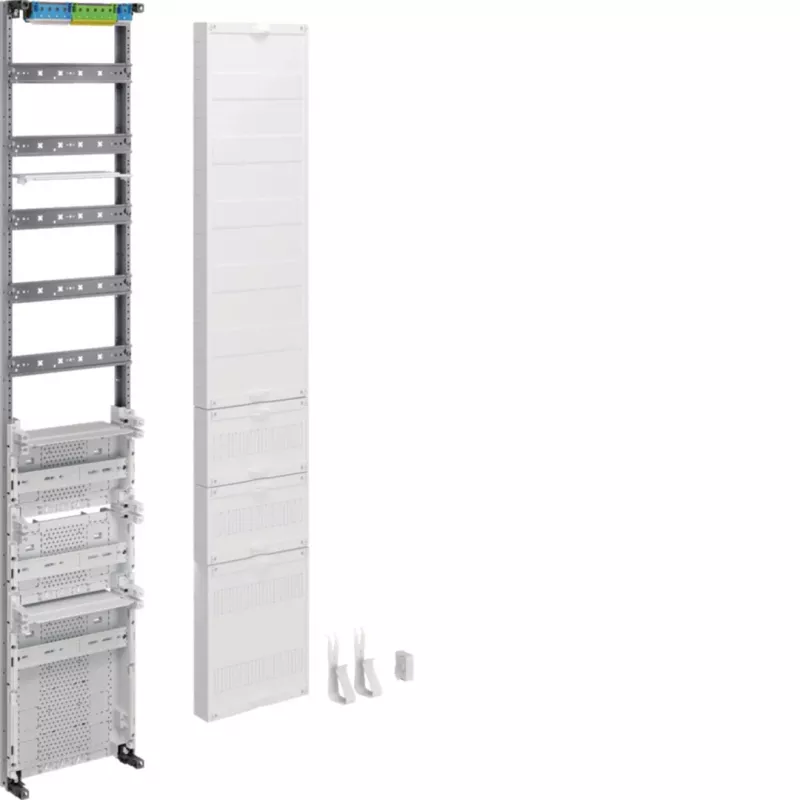

Hager ZU59VT5APZ2 Univers Z 2 laukų 5 polių skirstomasis skydas su apskaitos vieta ir APZ erdve

Ar kada nors teko montuoti apskaitos spintą, kurioje trūksta vietos papildomiems įrenginiams, o tarifų perjungimo modulį tenka grūsti į atskirą dėžutę? Hager ZU59VT5APZ2 Univers Z skirstomasis skydas išsprendžia šią problemą – jame į vieną kompaktišką dviejų laukų konstrukciją integruota ir apskaitos vieta, ir APZ (papildomų įrenginių) erdvė. Šis skydas sukurtas taip, kad tarifų perjungimas, papildomi įrenginiai ir tvarkingas 5 polių sujungimas tilptų į vieną korpusą be papildomų dėžių.

Privalumai kasdieniam naudojimui

• Integruota APZ erdvė – nereikia atskiro korpuso tarifų perjungimo įrenginiams ar kitiems pagalbiniams moduliams.
• 5 polių šynų sistema (L1, L2, L3, N, PE) užtikrina subalansuotą paskirstymą ir atitinka šiuolaikinius reikalavimus.
• Kryžminė tvirtinimo plokštė tinka tiek įprastiems, tiek elektroniniams eHZ skaitikliams (su adapteriu).
• Komplekte yra magistralės atšakos gnybtas – sutaupysite laiko ir pinigų.
• Plieno ir plastiko konstrukcija, vertikalus montavimas – patvaru ir patogu.

Kam tinka šis skydas?

Šis Hager Univers Z skydas – idealus pasirinkimas elektrikams ir montuotojams, dirbantiems su gyvenamųjų ar komercinių pastatų apskaitos spintomis. Jis ypač pravers, kai reikia įrengti tarifų perjungimo įrenginį (VT) arba papildomą įrangą, tačiau nenorite didinti spintos matmenų. Dėl 63 A vardinės srovės ir 5 polių sistemos jis puikiai tinka standartiniams namų ūkio ar smulkaus verslo poreikiams.

Pagrindinės specifikacijos

• Tipas: apskaitos skydas / skirstomasis laukas
• Sistema: Hager Univers Z
• Apskaitos vietų skaičius: 1
• Laukų skaičius: 2
• Vielų sistema: 5 polių (L1, L2, L3, N, PE)
• Vardinė srovė: iki 63 A
• Aukštis: 900 mm
• Plotis: 500 mm
• Gylis: 160 mm
• Šynų sistema: 5 polių
• Sujungimo tipas: varžtiniai gnybtai
• Medžiaga: plieno lakštas / plastikas
• Paskirtis: energijos apskaita skirstomuosiuose skyduose
• Magistralės atšakos gnybtas: įtrauktas
• Skaitiklio tvirtinimas: kryžminė plokštė
• Paruošta: tarifų perjungimo įrenginiui (VT)
• Papildoma įrenginių erdvė: taip (APZ)
• Standartai: DIN VDE
• Montavimo padėtis: vertikali
• Suderinamumas: įprasti ir elektroniniai skaitikliai (eHZ su adapteriu)

Kaip naudoti?

Skydas montuojamas vertikaliai standartinėje skirstomojoje spintoje. Prieš montuodami įsitikinkite, kad turite reikiamus adapterius eHZ skaitikliams. Prijunkite magistralės atšakos gnybtą prie pagrindinės linijos, o tada prijunkite vartotojų grandines prie varžtinių gnybtų. APZ erdvėje įrenkite tarifų perjungimo įrenginį ar kitą pagalbinę įrangą. Visada laikykitės gamintojo instrukcijų ir vietinių elektros instaliacijos taisyklių.

Patarimas: prieš pirkdami patikrinkite, ar jūsų skaitiklis yra eHZ tipo – jei taip, nepamirškite užsisakyti atitinkamo adapterio. Taip pat įsitikinkite, kad skydo matmenys atitinka jūsų spintos nišą, kad montavimas būtų sklandus.
