HAGER ZK3EH62 komplektinis skirstomasis laukas, 2 skaitiklių vietos, BKE-I, pagrindinis jungiklis

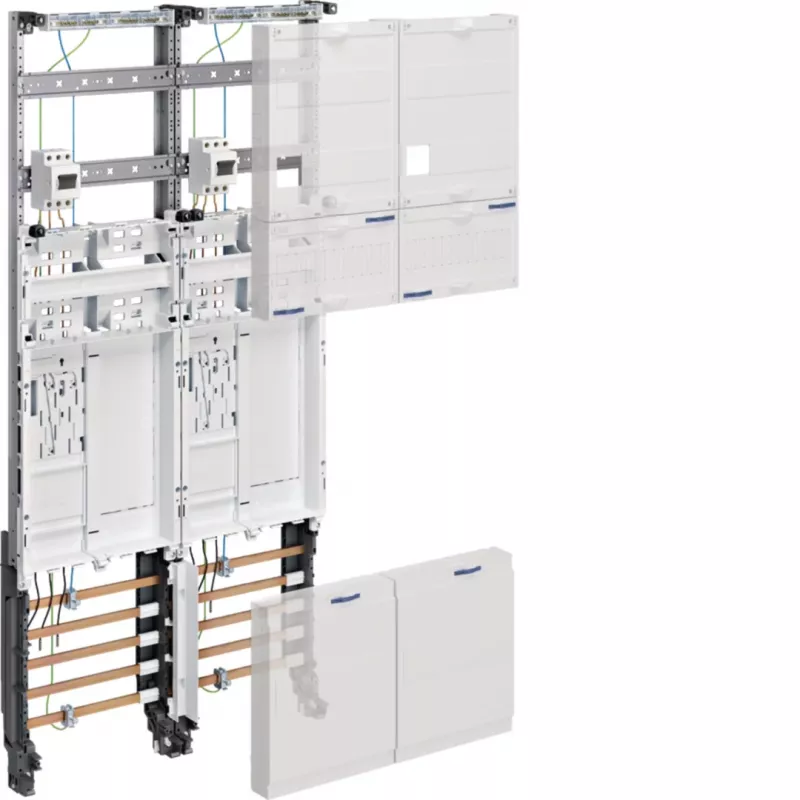

HAGER ZK3EH62 – tai iš anksto surinktas skirstomasis laukas, skirtas gyvenamųjų ir komercinių pastatų elektros instaliacijai. Jame integruotos dvi eHZ skaitiklių vietos su BKE-I tvirtinimu, 3 polių 63 A pagrindinis jungiklis ir trijų eilių skirstymo laukas – viskas viename sujungtame įrenginyje. Toks sprendimas supaprastina projektavimą ir montavimą, palyginti su atskirų komponentų rinkimu, ir užtikrina atitiktį DIN VDE 0603-1 bei DIN 43870-1 standartams.

Pagrindiniai privalumai

• Dvi skaitiklių vietos su BKE-I tvirtinimu eHZ skaitikliams
• Integruotas 3 polių pagrindinis jungiklis, skirtas 63 A
• 5 polių šynų sistema, skirta 250 A, patikimam energijos paskirstymui
• Skirstymo laukas su 3 eilėmis, iš viso 36 moduliniai vienetai (12 TE eilėje)
• Vardinė įtampa 230/400 V AC, tinka trifazėms sistemoms
• Apsaugos klasė IP2XC, skirta montuoti spintose

Kasdienis naudojimas

ZK3EH62 sukurtas paprastam integravimui į Hager univers Z spintas. Kompaktiška plieno skardo ir plastiko konstrukcija talpina visus būtinus komponentus, sumažina laidų kiekį ir galimų klaidų tikimybę. Pagrindinis jungiklis leidžia saugiai atjungti visą instaliaciją, o šynų sistema užtikrina stabilų energijos paskirstymą į žemesnius grandinės lygius. Trys skirstymo eilės suteikia pakankamai vietos automatiniams jungikliams ir apsaugos nuo nuotėkio relėms.

Techninės specifikacijos

• Skaitiklių vietų skaičius: 2
• Skaitiklių tvirtinimo tipas: BKE-I (eHZ skaitikliams)
• Integruotas pagrindinis jungiklis: 3 polių, 63 A
• Šynų sistema: 5 polių, 250 A
• Skirstymo laukas: 3 eilės, iš viso 36 TE
• Vardinė įtampa: 230/400 V AC
• Apsaugos klasė: IP2XC
• Montavimas: spintose (pvz., Hager univers Z)
• Prijungimo tipas: varžtiniai gnybtai
• Medžiaga: plieno skardas / plastikas
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Sistemos tipas: 3 fazių

Pastaba

HAGER ZK3EH62 – iš anksto surinktas sprendimas, mažinantis montavimo laiką ir užtikrinantis nuoseklią kokybę, todėl praktiškas pasirinkimas elektrikams ir skydų gamintojams.
