Hager ZH33Q7NT universZ komplektinis apskaitos laukas 1050x250mm, 3 fazių, 1 skaitiklio vieta, 10mm² su atjungimo funkcija

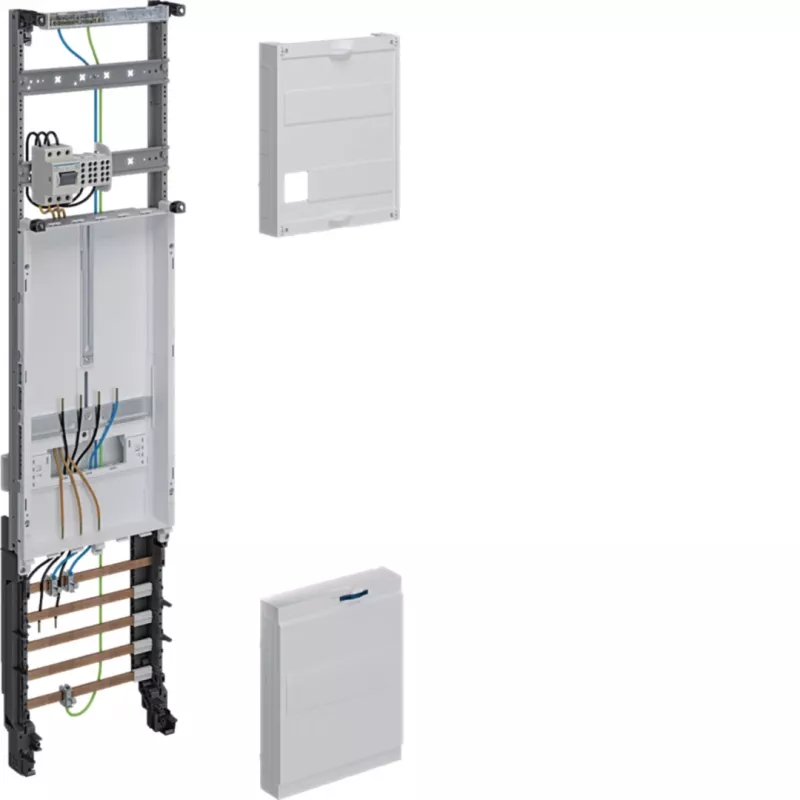

1050 mm aukščio ir 250 mm pločio plieninis korpusas su jau sumontuotu 5 polių šynų bloku ir integruota atjungimo funkcija – tai Hager ZH33Q7NT universZ komplektinis apskaitos laukas, skirtas vienai trifazei skaitiklio vietai. Vietoj atskirų dalių paieškos ir sudėtingo laidų jungimo gaunate vientisą, paruoštą montuoti sprendimą.

Kodėl verta rinktis

• Komplektinis apskaitos laukas – nereikia papildomų komponentų skaitiklio vietai įrengti.
• Integruota atjungimo funkcija užtikrina saugų atskyrimą ir padeda laikytis vietinių reikalavimų.
• 5 polių šynų sistema palengvina trifazio skaitiklio prijungimą.
• Plieninis korpusas – ilgaamžis ir atsparus mechaniniams pažeidimams.
• 10 mm² pagrindinio prijungimo skerspjūvis tinka standartiniams buitiniams ir komerciniams projektams.

Kam tinka

Šis apskaitos laukas skirtas elektrikams ir skydų montuotojams, kurie įrengia trifazius skaitiklių punktus gyvenamuosiuose ar komerciniuose pastatuose. Jis idealiai tinka, kai reikia vienos skaitiklio vietos ir privaloma atjungimo funkcija pagal galiojančias taisykles.

Pagrindinės specifikacijos

• Produkto tipas: komplektinis apskaitos laukas
• Sistemos serija: universZ
• Skaitiklio vietų skaičius: 1
• Fazės: 3 fazių
• Pagrindinio prijungimo skerspjūvis: 10 mm²
• Integruota atjungimo funkcija: taip
• Montavimo tipas: skaitiklių spintoms / skirstomiesiems skydams
• Nominali darbinė įtampa (Ue): 230/400 V AC
• Nominali srovė (In): 63 A
• Šynų konfigūracija: 5 polių
• Apsaugos laipsnis (vidinis): IP2X
• Medžiaga: plienas
• Prijungimo tipas: varžtiniai gnybtai
• Aukštis: 1050 mm
• Plotis: 250 mm
• Gylis: 160 mm

Kaip naudoti

Laukas montuojamas į skaitiklių spintą ar skirstomąjį skydą. Prieš montavimą patikrinkite, ar skydo viduje pakanka vietos – 1050 mm aukščio ir 250 mm pločio matmenys turi tilpti be įtempimo. Prijunkite maitinimo laidus prie varžtinių gnybtų, laikydamiesi 10 mm² skerspjūvio reikalavimo. Integruota atjungimo funkcija leidžia saugiai atjungti skaitiklį techninės priežiūros metu.

Patarimas: prieš pradėdami montavimą, visada įsitikinkite, kad laikotės galiojančių elektros įrenginių įrengimo taisyklių. Atjungimo funkcija palengvina atitiktį reikalavimams, tačiau kiekvieną kartą prieš darbą įsitikinkite, kad įtampa išjungta. Jei abejojate dėl vietos skydelyje, išmatuokite tarpą iš anksto – 1050 mm aukštis dažnai reikalauja didesnės spintos.
