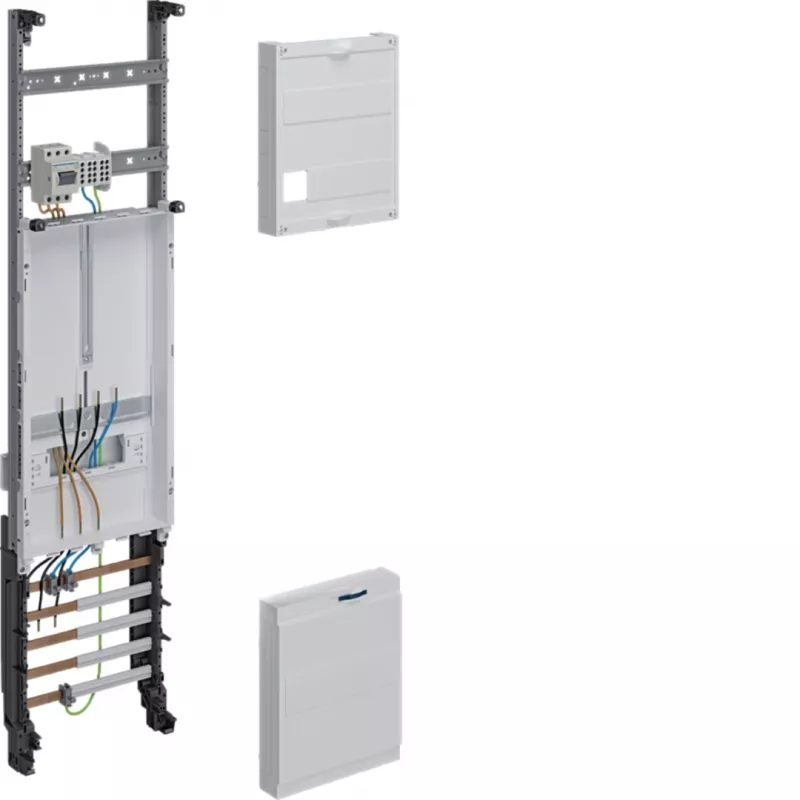

Hager ZH32P7KT komplektinis skaitiklių laukas 1050x250mm, 3 fazių, 1 skaitiklio vieta, 10mm² su atjungimo funkcija

Kai reikia greitai ir tvarkingai įrengti trifazę apskaitos vietą, Hager ZH32P7KT komplektinis skaitiklių laukas tampa patikimu sprendimu. Jis skirtas montuoti Hager Z serijos skaitiklių spintose, todėl tinka tiek naujiems objektams, tiek rekonstrukcijai, kur svarbus atitikimas DIN VDE ir VDE-AR-N 4100 reikalavimams.

Kodėl verta rinktis

• Integruota atjungimo funkcija leidžia saugiai atjungti skaitiklį be papildomų komponentų – sutaupote laiko ir supaprastinate instaliaciją.
• Trifazė 1 skaitiklio vieta su 10 mm² laidininkų prijungimu.
• Paruošta 5 polių šynų sistemai, yra 2x PE ir 2x N gnybtai.
• Vardinė srovė 63 A, vardinė įtampa 230/400 V AC.
• Kompaktiški matmenys: 1050 mm aukštis, 250 mm plotis, 160 mm gylis.
• Korpuso medžiaga: cinkuotas plienas, plastikinės dalys; vidinis apsaugos laipsnis IP2X.
• Montavimas: fiksavimas arba varžtinis tvirtinimas, varžtiniai gnybtai.

Kam tinka

Šis skaitiklių laukas skirtas elektrikams ir skydų montuotojams, įrengiantiems apskaitos taškus gyvenamuosiuose namuose, daugiabučiuose ar komerciniuose objektuose. Jis puikiai tinka, kai reikia vienos trifazės skaitiklio vietos Hager Z serijos spintose.

Kaip naudoti

Laukas montuojamas į Hager Z serijos skaitiklių spintą. Prijunkite 10 mm² laidininkus prie PE ir N gnybtų, prijunkite 5 polių šynas. Integruota atjungimo funkcija leidžia saugiai atjungti maitinimą skaitiklio priežiūros ar keitimo metu.

Svarbu žinoti

Prietaisas atitinka DIN VDE ir VDE-AR-N 4100 standartus. Dėl kompaktiško 250 mm pločio jis efektyviai išnaudoja spintos erdvę, išlaikant patogų priėjimą prie skaitiklio.

Patarimas: prieš montuodami įsitikinkite, kad spinta atitinka Z serijos reikalavimus, o laidininkų skerspjūvis neviršija 10 mm². Atjungimo funkciją naudokite tik tada, kai maitinimas yra visiškai išjungtas.
