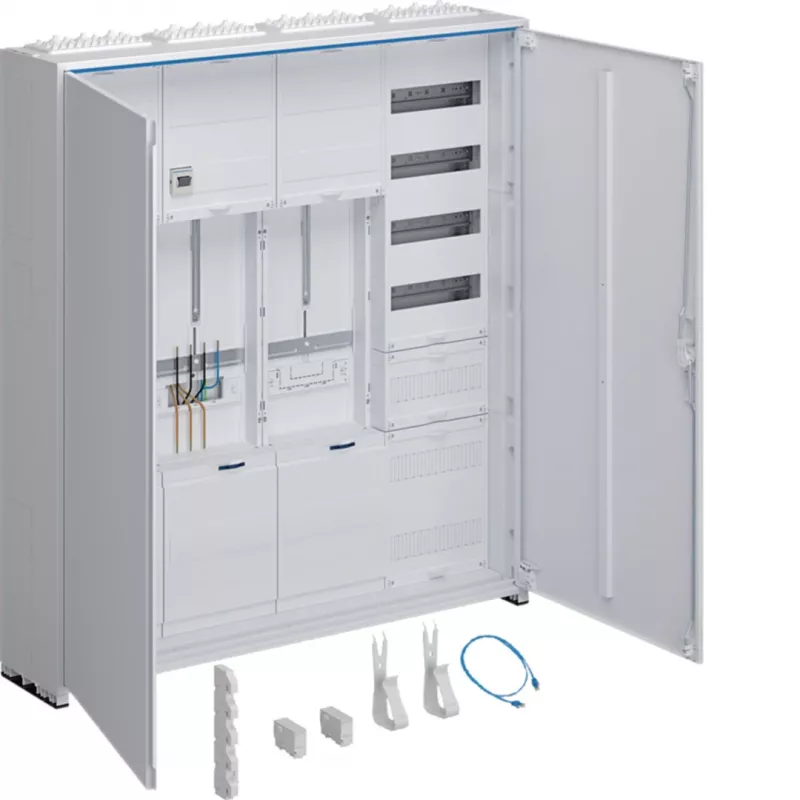

Hager universZ komplektinis skaitiklių ir skirstomasis spintas, sieninis, 2 skaitiklių vietos, 3 taškų, APZ laukas, 60 modulių, baltas ZB343Q29ENT

Elektros instaliacijos gyvenamuosiuose ir komerciniuose pastatuose reikalauja centrinės spintos, kurioje saugiai tilptų skaitiklis, pagrindinis automatinių jungiklių ir skirstymo grandinės, užtikrinant lengvą prieigą elektros tiekėjui ir techninės priežiūros personalui. Hager universZ komplektinis spintas išsprendžia šią problemą – jame integruotas 3 taškų skaitiklių skydas, APZ laukas ir skirstymo sekcija viename sieniniame įrenginyje.

Kam skirtas

Šis spintas skirtas elektrikams ir skydų montuotojams, kuriems reikia standartus atitinkančio, paruošto montuoti korpuso skaitiklių ir galios skirstymui naujuose ar rekonstruojamuose projektuose. Jis tinka ten, kur viename spintame turi tilpti elektros skaitiklis, pagrindinis atjungiklis ir atšakų grandinių apsauga.

Pagrindinės savybės

• Komplektinis spintas su 2 skaitiklių vietomis ant 3 taškų tvirtinimo, tinkamas trifaziam skaitikliui
• Integruotas APZ laukas (Anschlussplatz Zählerplatz) elektros tiekėjo prijungimui ir plombavimui
• Vienas skirstymo laukas su 60 modulių (5 eilės po 12 modulių) ant DIN bėgių
• Sieninis dizainas su iš anksto išmuštomis kabelių įvadų angomis viršuje, apačioje ir šonuose
• Nepermatomos plieninės durelės su pasukama svirtine spyna ir cilindro įdėklu saugiam priėjimui
• Baltas plieno lakštinis korpusas, RAL 9010, su IP44 apsauga

Specifikacijos

• Serija: Hager universZ
• Montavimo tipas: sieninis
• Skaitiklių vietų skaičius: 2 (3 taškų)
• Skirstymo laukų skaičius: 1
• Modulių skaičius skirstymo lauke: 60 (5 x 12)
• Apsaugos klasė: IP44
• Medžiaga: plieno lakštas
• Spalva: balta (RAL 9010)
• Durelių tipas: nepermatomos plieninės durelės
• Nominali srovė: iki 63 A
• Nominali įtampa: 230/400 V AC
• Fazių skaičius: 3 fazių
• Apsaugos laipsnis: IK07
• Šynų sistema: 5 polių
• Standartai: DIN VDE 0603-1, VDE-AR-N 4100
• Kabelių įvadas: iš anksto išmuštos angos (viršuje, apačioje, šone)
• Užrakto tipas: pasukama svirtinė spyna su cilindro įdėklu
• Vidiniai tinklelio vienetai: 7 GU

Patarimai

Prieš montuodami patikrinkite vietinius elektros tiekėjo reikalavimus skaitiklių skydo konfigūracijai. APZ laukas leidžia tiekėjui plombuoti, užtikrinant apsaugą nuo klastojimo. Planuokite kabelių trasas naudodami iš anksto išmuštas angas, kad išlaikytumėte IP44 apsaugą.
