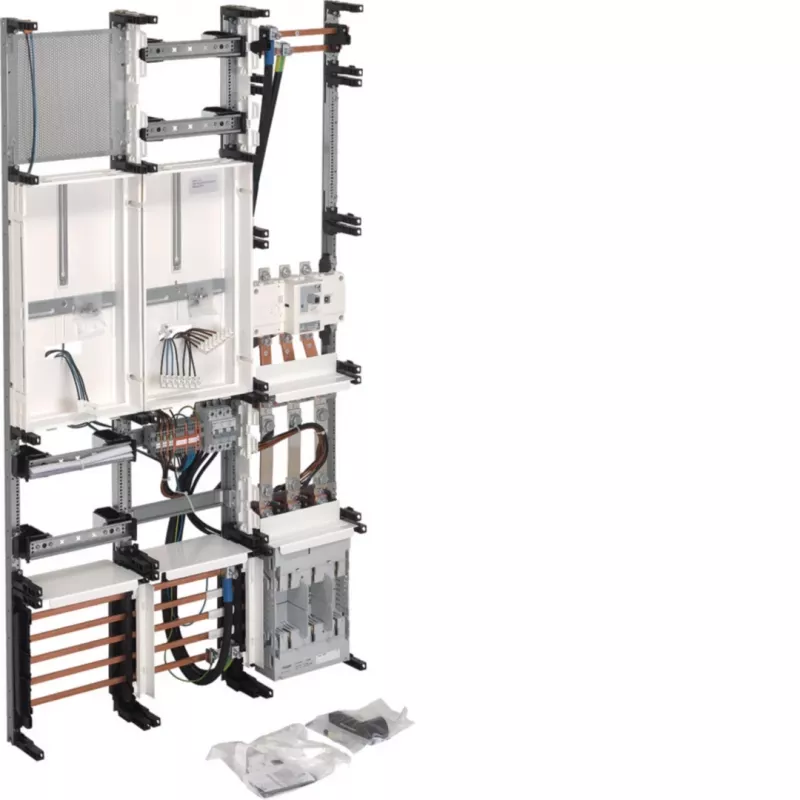

Hager universN srovės transformatorių komplektinis laukas 250 A 5 polių 1350 mm UF53WBW1

Kai reikia tiksliai apskaityti elektros energiją trifazėje sistemoje su neutraliu laidu, įprastos tiesioginės apskaitos sprendimai dažnai tampa per brangūs arba netinkami. Hager universN UF53WBW1 komplektinis laukas su srovės transformatoriais išsprendžia šią problemą – tai paruoštas modulis, skirtas netiesioginei apskaitai iki 250 A, su integruota 5 polių šynų sistema ir vieta standartiniams srovės transformatoriams.

Kodėl verta rinktis

• Maksimali vardinė srovė: 250 A – tinka didesniems objektams
• 5 polių konfigūracija trifazėms sistemoms su neutraliu
• Aukštis: 1350 mm, plotis: 250 mm, montavimo gylis: 210 mm
• Plieno skardos korpusas, pilkos spalvos (RAL 7035)
• Apsaugos laipsnis: IP2XC (įrengus)
• Vertikali montavimo padėtis

Kasdienis naudojimas

Šis komplektinis laukas sukurtas netiesioginei apskaitai skirstomuosiuose skyduose. Varžtinės jungtys ir šynų prijungimas viršuje/apačioje suteikia lankstumo montuojant. Korpusas pagamintas iš plieno skardos, pilkos spalvos (RAL 7035), tinkamas standartinėms elektros instaliacijoms.

Visos specifikacijos

• Produkto tipas: srovės transformatorių komplektinis laukas
• Serija: universN
• Maks. vardinė srovė: 250 A
• Polių skaičius: 5
• Aukštis: 1350 mm
• Plotis: 250 mm
• Gylis (montavimo): 210 mm
• Apskaitos tipas: netiesioginė apskaita
• Paskirtis: srovės transformatorių apskaitai skirstomuosiuose skyduose
• Šynų sistemos suderinamumas: 5 polių šynų sistema
• Transformatorių montavimas: standartiniams srovės transformatoriams
• Vardinė darbinė įtampa: 400/230 V AC
• Medžiaga: plieno skarda
• Montavimo padėtis: vertikali
• Apsaugos laipsnis (įrengus): IP2XC
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Apskaitos taškų skaičius: 1
• Jungimo technologija: varžtinės jungtys
• Šynų prijungimas: viršuje/apačioje
• Spalva: pilka (RAL 7035)

Pabaigai

Patikimas ir standartus atitinkantis sprendimas srovės transformatorių apskaitai 5 polių skirstymo sistemose.
