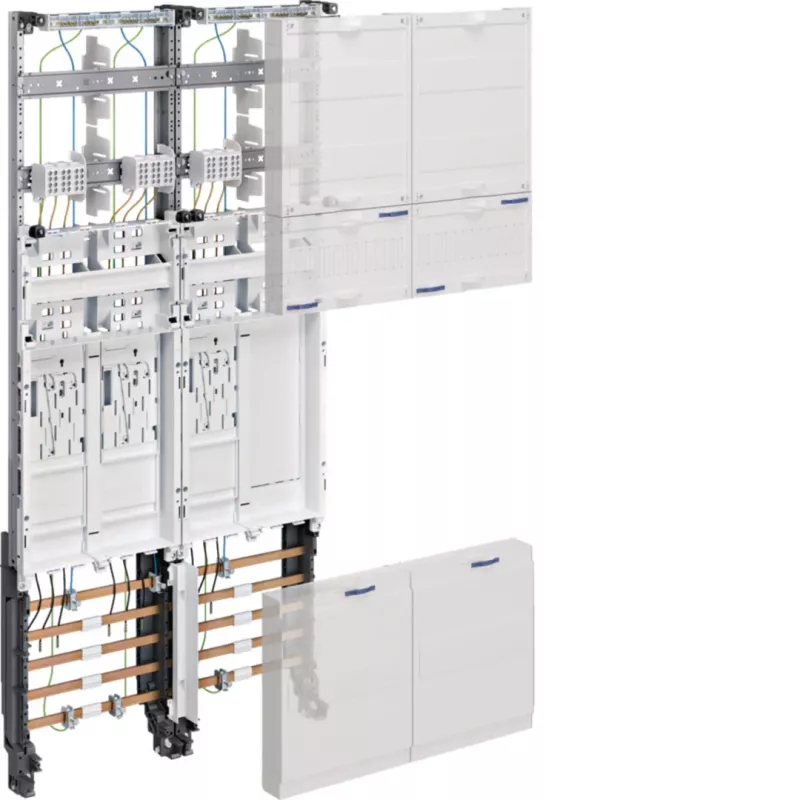

Hager univers Z skaitiklių skydas 3 taškų 5 eilių 48 TE ZK3EN28

Kai daugiabučiui ar komerciniam pastatui reikia įrengti tris atskirus apskaitos taškus, o vietos skydinėje nedaug, sprendimas paprastai būna brangus ir imlus darbui. Hager univers Z skaitiklių skydas ZK3EN28 tai išsprendžia viename kompaktiškame modulyje: trys įprastų 3 taškų skaitiklių vietos ir keturios paskirstymo eilės, paruoštos montuoti iš karto.

Kam tai skirta

Skydas skirtas elektrikams ir skydinių montuotojams, kurie įrengia apskaitą ir paskirstymą gyvenamuosiuose ar komerciniuose pastatuose su Hager univers Z spintų sistema. Idealiai tinka projektams, kur reikia trijų atskirų skaitiklių – pavyzdžiui, daugiabučiuose namuose ar pastatuose su keliais vartojimo kontūrais.

Pagrindinės savybės

• Trys skaitiklių vietos įprastiems 3 taškų skaitikliams (Dreipunktzähler)
• Penkios eilės iš viso: viena 300 mm skaitiklių zona ir keturios 150 mm paskirstymo eilės, kiekviena po 12 TE (iš viso 48 TE)
• Pagrindinė šynų sistema, skirta 250 A, 5 polių
• Skaitiklių grandinė, skirta 63 A
• Integruotas 5 polių pagrindinis gnybtų blokas (HLAK) laidininkams iki 35 mm²
• Iš anksto prijungti skaitiklių laidai – greitesnis montavimas
• Užspaudžiamas montavimas Hager univers Z spintose
• Cinkuoto plieno ir plastiko konstrukcija

Specifikacijos

• Sistemos suderinamumas: Hager univers Z
• Skaitiklių vietų skaičius: 3
• Skaitiklių tipas: įprasti 3 taškų skaitikliai
• Vardinė srovė (pagrindinės šynos): 250 A
• Vardinė srovė (skaitiklių grandinė): 63 A
• Eilių skaičius: 5 (1 skaitiklių zona, 4 paskirstymo zonos)
• Paskirstymo vienetų skaičius eilėje: 12 TE
• Bendras paskirstymo vienetų skaičius: 48 TE
• Pagrindinė šynų sistema: 5 polių
• Pagrindinis gnybtų blokas: pridedamas, 5 polių, iki 35 mm²
• Skaitiklių montavimo plokštė: pridedama
• Laidai: iš anksto prijungti skaitiklių jungtims
• Montavimo tipas: užspaudžiamas montavimas univers Z spintose
• Medžiaga: cinkuoto plieno lakštas, plastikas
• Taikymas: gyvenamųjų ir komercinių pastatų apskaitos įrenginiai
• Atitiktis standartams: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100
• Skaitiklių zonos aukštis: 300 mm
• Paskirstymo zonos aukštis: 150 mm eilėje

Kaip naudoti

Skydas montuojamas į Hager univers Z spintą užspaudimo būdu – tereikia tinkamo spintos gylio. Iš anksto prijungti skaitiklių laidai sutrumpina pajungimo laiką, tačiau prieš įjungiant maitinimą visada patikrinkite skaitiklių gnybtų išdėstymą. Pagrindinis gnybtų blokas leidžia prijungti iki 35 mm² laidininkus, o 250 A šynų sistema užtikrina atsargą didesnėms apkrovoms.

Patarimas: prieš montuodami įsitikinkite, kad spintos gylis atitinka univers Z sistemą. Jei projektuojate daugiabutį, suplanuokite atskiras linijas kiekvienam skaitikliui iš anksto – taip išvengsite painiavos vėliau. Atminkite, kad skydas atitinka DIN VDE 0603-1, DIN 43870-1 ir VDE-AR-N 4100 reikalavimus, todėl tinka oficialiai apskaitai.
