HAGER univers Z 1-Zp.-PV komplektas ZY02PV

Šis komplektas skirtas elektrikams ir saulės elektrinių montuotojams, kurie vertina laiką ir nori iš karto turėti viską, ko reikia fotovoltinės sistemos prijungimui prie tinklo per Hager univers Z skaitiklių spintą. Jums nereikės atskirai ieškoti automatinio jungiklio, viršįtampių apsaugos ar šynos – viskas jau sukomplektuota ir paruošta montavimui.

Kodėl verta rinktis šį komplektą?

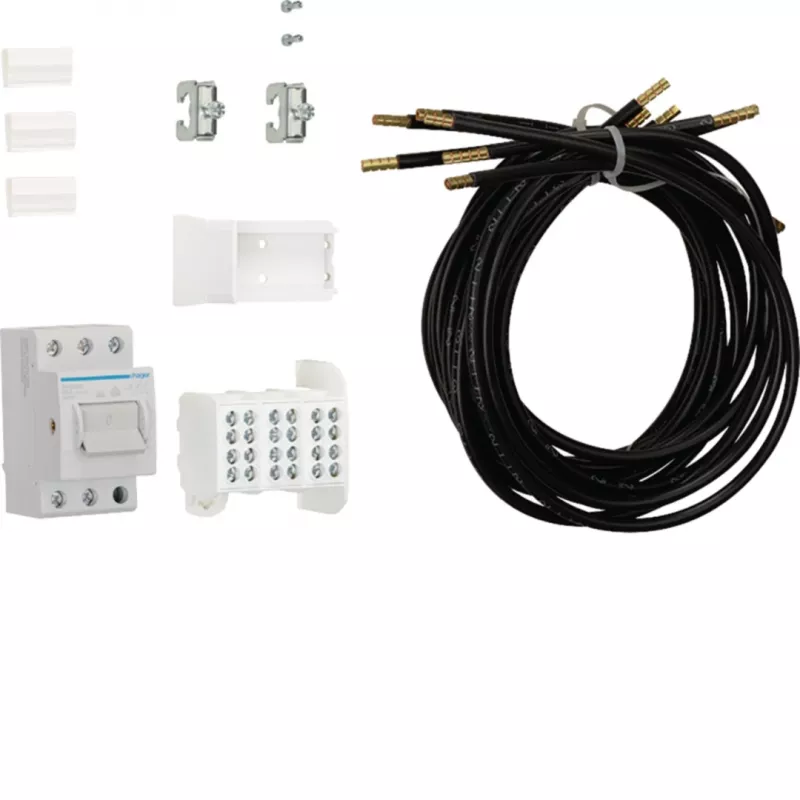

„HAGER univers Z 1-Zp.-PV Bestückungspaket ZY02PV“ yra iš anksto surinktas sprendimas, apimantis pagrindinius apsaugos elementus, reikalingus saugiam ir standartus atitinkančiam PV sistemos prijungimui. Jame rasite 63 A, 3 polių + N, C charakteristikos automatinį jungiklį, 2 tipo viršįtampių apsaugos įtaisą su 20 kA Imax, 5 polių šyną, PE/N gnybtus ir montavimo medžiagas. Visi komponentai išdėstyti 8 modulių vienetuose (TE), tad spintoje liks vietos ir kitiems moduliams.

Kam tai skirta?

Šis rinkinys idealiai tinka tiems, kurie montuoja vieno skaitiklio fotovoltines sistemas Hager univers Z spintose. Jis atitinka DIN VDE 0603-1, DIN 43870-1 ir VDE-AR-N 4100 reikalavimus, todėl užtikrina sklandų prijungimą prie tinklo ir atitiktį Vokietijos standartams. Jei norite sutaupyti laiko ir išvengti klaidų derinant atskirus komponentus, šis komplektas yra puikus pasirinkimas.

Pagrindinės specifikacijos

• Taikymas: fotovoltinėms (PV) sistemoms
• Suderinamumas: Hager univers Z skaitiklių spintos
• Skaitiklių vietų skaičius: 1
• Pagrindinis automatinis jungiklis: MCB, 3 poliai + N, 63 A, C charakteristika
• Viršįtampių apsauga: 2 tipas, 3 poliai + N, Imax 20 kA
• Nominali įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Šyna: 5 polių
• Modulių vienetų skaičius: 8 TE
• Pridedami komponentai: MCB, SPD, PE/N gnybtai, šyna, montavimo medžiaga
• Standartai: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100

Kaip naudoti?

Komplektas paruoštas montuoti – tereikia įstatyti jį į Hager univers Z skaitiklių spintą ir prijungti atitinkamus laidus. Dėl iš anksto suderintų komponentų montavimas užtrunka žymiai trumpiau nei renkant viską atskirai. Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokitės kvalifikuoto elektriko paslaugomis.

Patarimas: prieš montuodami įsitikinkite, kad spintos tipas tikrai atitinka univers Z seriją, o sistemos parametrai neviršija komplekto nominalų. Taip pat rekomenduojame periodiškai tikrinti viršįtampių apsaugos įtaiso būklę – tai prailgins visos sistemos tarnavimo laiką.
