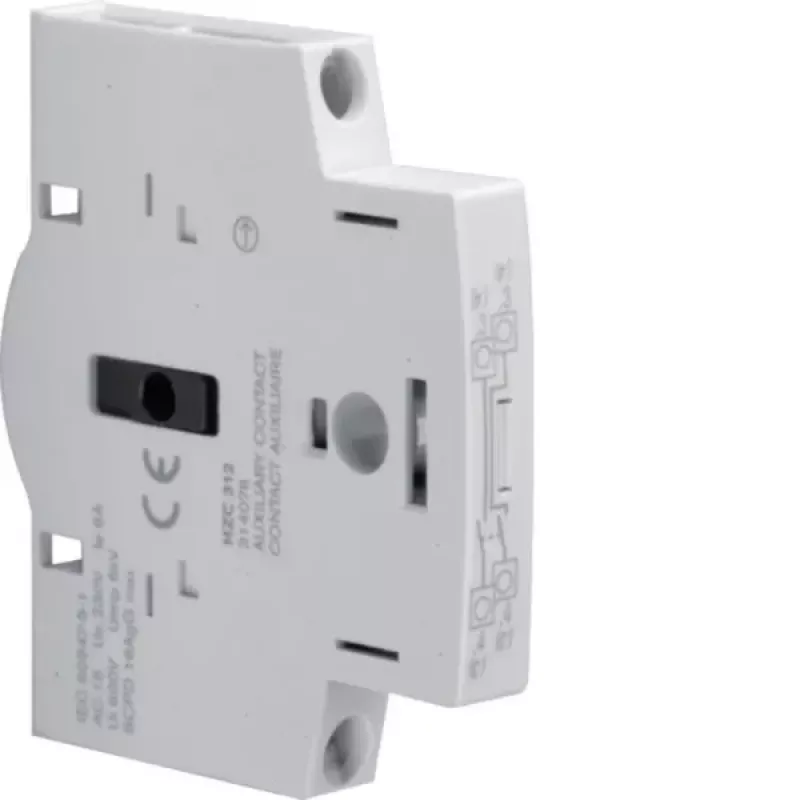

Hager Pagalbinis Kontaktas 2S 20-160A HZC312

Du nepriklausomi normaliai atviri (NO) kontaktai – tai Hager HZC312 pagalbinio kontakto esmė. Jis leidžia nuotoliniu būdu stebėti Hager H3/H3+ serijos automatinių jungiklių arba skyriklų būseną, kai pagrindinė grandinė yra nuo 20 A iki 160 A. Tai paprastas, bet labai naudingas sprendimas, užtikrinantis, kad jūsų elektros skirstymo sistema būtų skaidri ir saugi.

Kam skirtas

Šis pagalbinis kontaktas skirtas elektrikams, skydų montuotojams ir objektų techninės priežiūros specialistams, kuriems reikia patikimo signalo apie Hager H3/H3+ serijos prietaisų būseną. Jis puikiai tinka pramoniniams valdymo skydams, komerciniams pastatams ir infrastruktūros objektams, kur būtinas nuotolinis signalizavimas.

Pagrindinės savybės

• Du normaliai atviri (NO) kontaktai būsenos signalizavimui
• Montuojamas iš šono – kairėje arba dešinėje suderinamo Hager jungiklio pusėje
• Skirtas pagrindinio prietaiso srovei nuo 20 A iki 160 A
• Kompaktiškas – užima maždaug vieno modulio vietą
• Gnybtai su varžtais patikimam laidų prijungimui

Specifikacijos

• Kontaktų konfigūracija: 2 NO
• Suderinamumas: Hager H3/H3+ serijos automatiniai jungikliai ir skyrikliai
• Pagrindinio prietaiso srovės diapazonas: 20-160 A
• Nominali darbinė įtampa: 240/415 V AC, 125 V DC
• Nominali izoliacijos įtampa (Ui): 500 V
• Nominali impulsinė įtampa (Uimp): 6 kV
• Nominali srovė (Ith): 2,5 A (AC-15, DC-13)
• Gnybtų talpa: 0,5–2,5 mm² (lankstūs/kieti laidininkai)
• Darbinė temperatūra: nuo -25 iki +70 °C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis)
• Elektrinė mechaninė tarnavimo trukmė: 100 000 ciklų
• Mechaninė tarnavimo trukmė: 20 000 ciklų

Kaip naudoti

HZC312 montuojamas prie automatinio jungiklio šono – pasirinkite kairę arba dešinę pusę pagal turimą vietą skydelyje. Prijunkite valdymo grandinės laidus prie varžtinių gnybtų; jie priima tiek lanksčius, tiek kietus laidininkus iki 2,5 mm². Patikrinkite, ar valdymo grandinės įtampa atitinka kontakto nominalius parametrus.

Patarimas: jei norite stebėti kelių prietaisų būseną, kiekvienam H3/H3+ jungikliui galite sumontuoti po atskirą HZC312 kontaktą. Montuodami visada įsitikinkite, kad maitinimas išjungtas, o kontaktas tvirtai užsifiksavo savo vietoje.
