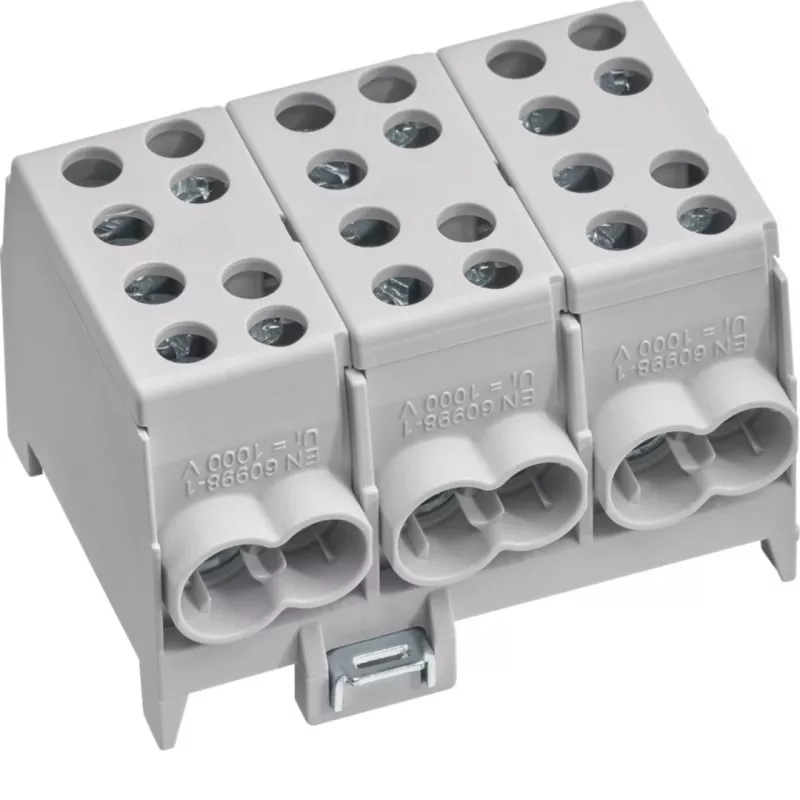

Hager Main Line Branch Terminal Block KH35L3 3-Pole 2x35-2x25mm² Grey

Elektrikams ir skydų montuotojams, kurie nori tvarkingai ir patikimai atšakoti didelio skerspjūvio maitinimo linijas, skirtas Hager KH35L3 pagrindinės linijos atšakos gnybtų blokas. Jis leidžia iš vienos 35 mm² pagrindinės linijos paduoti maitinimą dviem 25 mm² atšakoms – be papildomų jungiamųjų dėžių.

Kodėl verta rinktis

Šis gnybtų blokas yra kompaktiškas ir patikimas sprendimas, padedantis sutaupyti vietos skydelyje. Varžtiniai gnybtai užtikrina tvirtą kontaktą tiek su standžiais, tiek su lanksčiais laidais. Blokas tvirtinamas ant DIN bėgelio (TS35) arba varžtais, todėl tinka įvairiose instaliacijose.

Pagrindinės specifikacijos

• Gaminio tipas: pagrindinės linijos atšakos gnybtų blokas
• Polių skaičius: 3
• Pagrindinės linijos įėjimas: 1 x 35 mm² vienam poliui
• Pagrindinės linijos išėjimas: 1 x 35 mm² vienam poliui
• Atšakos linijos išėjimas: 2 x 25 mm² vienam poliui
• Vardinė srovė: 125 A
• Vardinė įtampa: 690 V AC
• Montavimas: DIN bėgelis (TS35) arba varžtinis tvirtinimas
• Spalva: pilka
• Jungties tipas: varžtiniai gnybtai
• Korpuso medžiaga: poliamidas (PA)
• Laidininko medžiaga: alavuotas žalvaris
• Maksimalus sukimo momentas pagrindinei linijai: 4 Nm
• Maksimalus sukimo momentas atšakos linijai: 3 Nm
• Darbinė temperatūra: -25 iki +70 °C

Kam tinka

• Galios paskirstymui gyvenamuosiuose ir komerciniuose skirstomuosiuose skydeliuose
• Pagrindinių maitinimo linijų atšakojimui į pogrupius pramoniniuose skydeliuose
• Esamų instaliacijų modernizavimui, kai trūksta vietos

Gera žinoti

Gnybtų blokas pagamintas iš pilko poliamido, turi IP20 apsaugos klasę ir atitinka IEC 60947-7-1 standartą. Prisukdami laidus nepamirškite laikytis nurodytų sukimo momentų: pagrindinei linijai – 4 Nm, atšakos linijai – 3 Nm.

Patarimas: prieš montuodami įsitikinkite, kad skydelyje pakanka vietos DIN bėgeliui, o laidų skerspjūviai atitinka gnybtų bloko specifikacijas. Visada naudokite momentinį veržliaraktį, kad užtikrintumėte patikimą ir saugų kontaktą.
