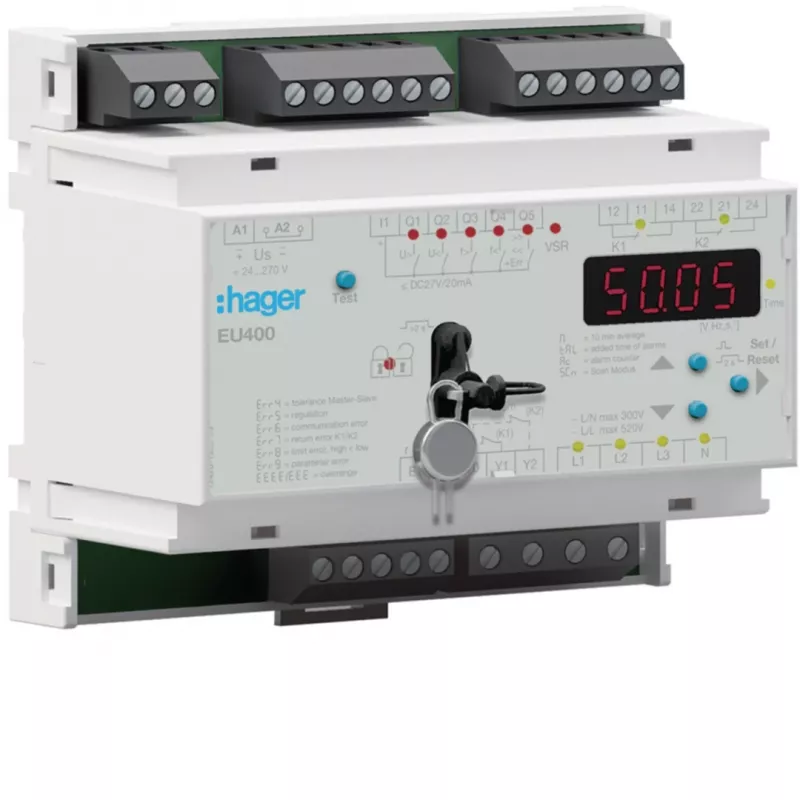

Hager EU400 tinklo apsaugos relė NA apsaugai VDE AR-N 4105 24 V AC/DC

Ar žinojote, kad jūsų saulės elektrinė ar kitas generatorius turi būti saugiai atjungtas nuo tinklo, kai dingsta įtampa? Hager EU400 tinklo apsaugos relė – tai patikimas sprendimas, užtikrinantis, kad jūsų sistema atitinka VDE AR-N 4105 reikalavimus ir veikia saugiai tiek jums, tiek elektros tinklui.

Kodėl verta rinktis šią relę?

Hager EU400 nuolat stebi įtampą ir dažnį trijose fazėse, o iškilus pavojui – akimirksniu atjungia jūsų įrenginius. Tai ypač svarbu fotovoltinėms sistemoms, nes taip apsaugote tiek savo investiciją, tiek elektrikus, dirbančius prie tinklo. Be to, relė turi dvi potencialiai nepriklausomas perjungimo kontaktų poras, todėl ją lengva integruoti į įvairias valdymo schemas. O dėl kompaktiško 4 modulių DIN bėgelio dizaino ji puikiai tinka skirstomiesiems skydams.

Kam ši relė skirta?

• Fotovoltinėms sistemoms, kurioms reikalinga NA apsauga pagal VDE AR-N 4105
• Paskirstytosios gamybos įrenginiams, jungiamiems prie elektros tinklo
• Pramoniniams ir komerciniams objektams, kur reikalingas patikimas galios stebėjimas

Pagrindiniai parametrai

• Gaminio tipas: Tinklo apsaugos relė
• Atitiktis: VDE AR-N 4105 (NA apsauga)
• Stebimi parametrai: viršįtampis/žema įtampa, per dažnis/žemas dažnis, ROCOF, vektoriaus šuolis
• Fazių skaičius: 3 fazės (L1, L2, L3 + N)
• Pagalbinė maitinimo įtampa: 24 V AC/DC
• Matavimo įtampos diapazonas (L-N): 50–300 V AC
• Matavimo įtampos diapazonas (L-L): 80–520 V AC
• Dažnio diapazonas: 45–65 Hz
• Išėjimo relės: 2 potencialiai nepriklausomi perjungimo kontaktai (NO/NC)
• Išėjimo kontaktų galia: 5 A / 250 V AC
• Montavimas: DIN bėgelis (4 moduliai)
• Ekranas: apšviestas LCD
• Konfigūravimas: priekiniai mygtukai, USB
• Apsaugos laipsnis: IP40 priekyje, IP20 gnybtuose
• Darbinė temperatūra: nuo -20 °C iki +55 °C
• Korpuso medžiaga: savaime gesantis termoplastikas

Kaip naudoti?

Relė montuojama ant DIN bėgelio skirstomajame skyde. Prijunkite pagalbinį maitinimą (24 V AC/DC) ir matavimo įtampas (L1, L2, L3, N). Išėjimo kontaktus junkite pagal savo valdymo schemą. Konfigūravimui naudokite priekinius mygtukus ir LCD ekraną arba USB jungtį. Visada laikykitės gamintojo instrukcijų.

Patarimas: prieš pradėdami darbus įsitikinkite, kad montavimą atlieka kvalifikuotas elektrikas. Naudokite tinkamo skerspjūvio laidus ir nepamirškite patikrinti, ar relės nustatymai atitinka jūsų sistemos reikalavimus.
