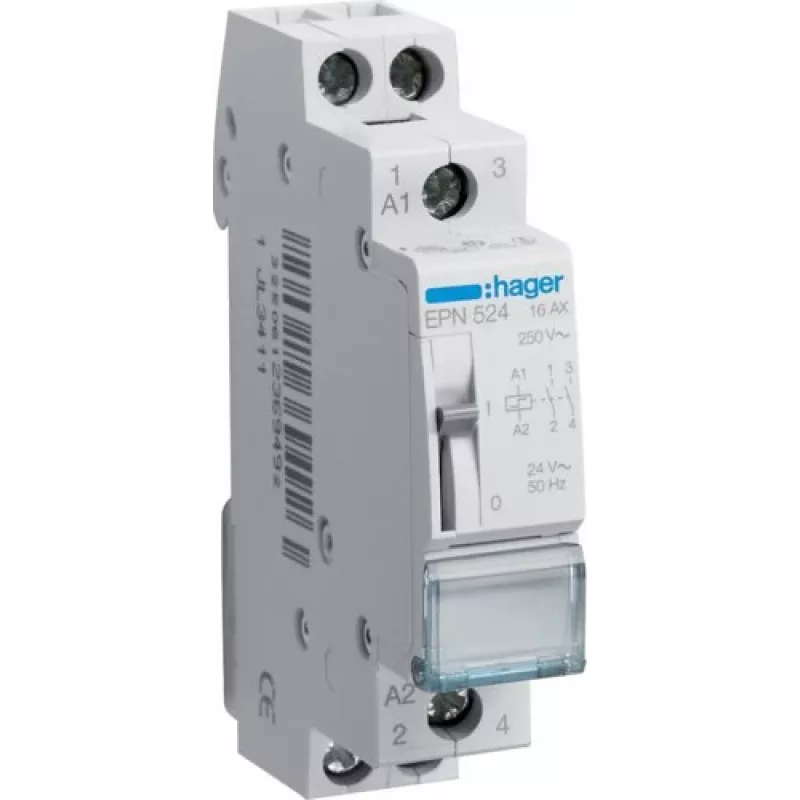

HAGER EPN524 Acti 9 impulsinė relė, 2 NO, 16 A, 24 V AC/DC, 2 moduliai

Elektrikams ir skydų montuotojams, kurie nori valdyti apšvietimą iš kelių mygtukų be sudėtingos instaliacijos, HAGER EPN524 impulsinė relė yra puikus sprendimas. Kiekvienas 24 V AC arba DC impulsas perjungia du normaliai atvirus kontaktus, todėl relė puikiai tinka laiptinėms, koridoriams ir didelėms patalpoms, kur šviesą reikia įjungti iš kelių vietų. Kompaktiškas 2 modulių korpusas telpa standartiniame DIN bėgelyje, o gnybtai priima iki 6 mm² laidus.

Pagrindinės specifikacijos

• Produkto tipas: impulsinė relė (savilaikė)
• Serija: Acti 9 EPN
• Kontaktų konfigūracija: 2 normaliai atviri (NO)
• Vardinė darbinė srovė: 16 A esant 250 V AC
• Valdymo įtampa: 24 V AC 50/60 Hz arba 24 V DC
• Montavimas: DIN bėgelis (35 mm)
• Modulių plotis: 2 moduliai (36 mm)
• Elektrinis patvarumas: 100 000 ciklų (AC-21A)
• Mechaninis patvarumas: 1 000 000 ciklų
• Darbinė temperatūra: -20 °C iki +50 °C
• Prijungimas: varžtiniai gnybtai, 1,5–6 mm²
• Apsaugos klasė: IP20 (gnybtai), IP40 (korpusas)
• Standartai: IEC/EN 60669-1
• Maks. perjungimo dažnis: 5 operacijos/min.
• Energijos suvartojimas: 1,2 VA/W laikymo, 10 VA/W įjungimo

Kodėl verta rinktis

Ši relė pasižymi tvirtu veikimu ir kompaktišku dydžiu. 24 V valdymo įtampa yra saugi tiek gyvenamosiose, tiek komercinėse patalpose, o savilaikis mechanizmas išlaiko kontaktus reikiamoje padėtyje be nuolatinio maitinimo, taip sumažinant energijos suvartojimą ir šilumos išsiskyrimą. Didelis mechaninis patvarumas užtikrina ilgą ir nepriekaištingą veikimą net intensyvaus naudojimo vietose.

Idealiai tinka

• Laiptinių apšvietimui su keliais mygtukais
• Koridorių ir prieškambarių apšvietimui biuruose ar viešbučiuose
• Apšvietimo valdymui iš dviejų ar daugiau vietų
• Integracijai į pastatų automatizavimo sistemas su 24 V valdymo signalais

Gera žinoti

EPN524 priklauso Acti 9 serijai, todėl užtikrinamas suderinamumas su kitais HAGER moduliniais įrenginiais. Jis montuojamas ant standartinio 35 mm DIN bėgelio ir užima tik 36 mm pločio, palikdamas vietos kitiems moduliams. Relė nereikalauja priežiūros ir jokio papildomo maitinimo, išskyrus valdymo impulsus.

Patarimas: montuodami impulsinę relę, įsitikinkite, kad valdymo mygtukai yra skirti 24 V grandinei ir tinkamai izoliuoti. Jei naudojate ilgus laidus, patikrinkite įtampos kritimą, kad impulsas visada suveiktų patikimai.
