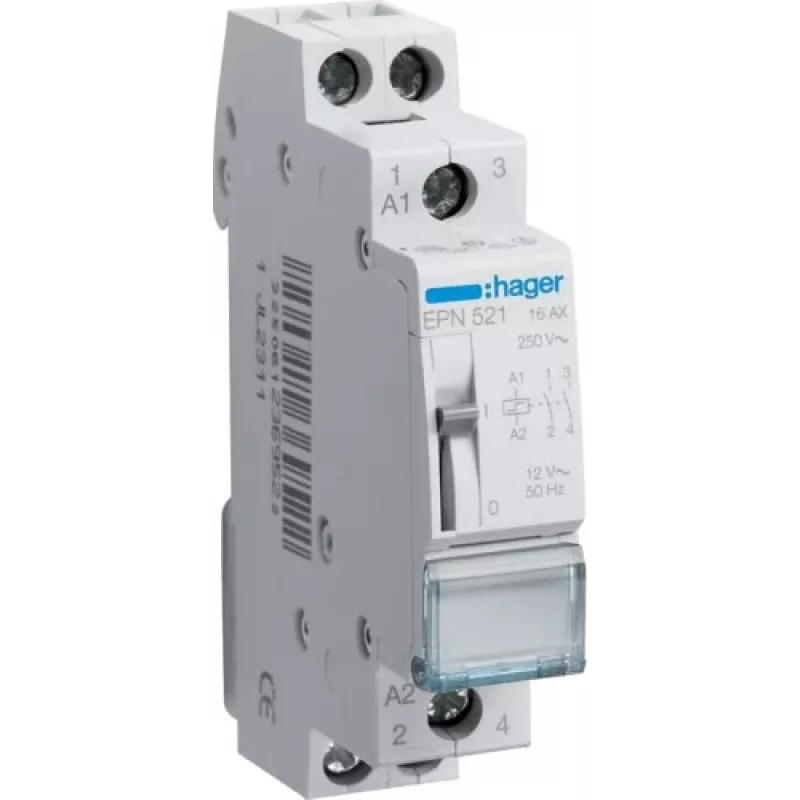

Hager EPN521 dviejų polių impulsinė relė 12V AC/DC 16A DIN bėgiui

Montuotojams, kurie projektuodami apšvietimo valdymą ieško patikimo sprendimo, „Hager EPN521“ impulsinė relė yra puikus pasirinkimas. Ji leidžia valdyti apšvietimą ir šildymo įrenginius naudojant trumpą impulsą, o kompaktiškas 1 modulio korpusas taupo vietą skirstomojoje plokštėje.

Kodėl verta rinktis?

• 16 A kontaktų nominalas prie 250 V AC – tinka daugumai apšvietimo ir varžinių apkrovų.
• 12 V AC/DC valdymo įtampa – galima naudoti su žemos įtampos valdymo sistemomis.
• Kompaktiška 1 modulio (17,5 mm) konstrukcija – sutaupo vietos skirstomojoje plokštėje.
• Didelis mechaninis patvarumas – 1 000 000 ciklų.
• Montavimas ant DIN bėgelio – greitas ir patogus.

Techninė informacija

• Produkto tipas: impulsinė relė
• Kontaktų skaičius: 2 (2 NO)
• Nominali srovė: 16 A
• Nominali įtampa: 250 V AC
• Valdymo įtampa: 12 V AC/DC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Modulio plotis: 1 modulis (17,5 mm)
• Gnybtų tipas: varžtiniai gnybtai
• Maks. kaitinamųjų lempų apkrova: 2000 W
• Maks. halogeninių lempų apkrova: 2000 W
• Maks. liuminescencinių lempų apkrova (nekoreguota): 1000 VA
• Maks. liuminescencinių lempų apkrova (koreguota): 1000 VA
• Maks. LED lempų apkrova: 200 W
• Trumpojo jungimo srovės atsparumas (Icc): 3 kA
• Darbinė temperatūra: -20 iki +50 °C
• Apsaugos laipsnis: IP20
• Mechaninis patvarumas: 1 000 000 ciklų
• Elektrinis patvarumas: 100 000 ciklų

Kam tinka?

Ši relė puikiai tinka laiptinių, koridorių apšvietimui, kur apšvietimas valdomas iš kelių mygtukų. Taip pat tinka kitoms sistemoms, kuriose reikia išlaikyti būseną po trumpo impulso. Dėl 12 V AC/DC valdymo įtampos, ją galima integruoti su išmaniosiomis valdymo sistemomis.

Kaip naudoti?

Relė montuojama ant DIN bėgelio skirstomojoje plokštėje. Prijunkite valdymo grandinę prie 12 V AC/DC gnybtų, o apkrovą – prie 2 NO kontaktų. Kiekvienas impulsas perjungia relės būseną. Patikrinkite, ar apkrova neviršija nurodytų maksimalių verčių.

Patarimas: montuodami laiptinės apšvietimą, naudokite kelis mygtukus, sujungtus lygiagrečiai, kad galėtumėte įjungti ir išjungti šviesą iš skirtingų vietų. Įsitikinkite, kad maitinimo šaltinis atitinka 12 V AC/DC reikalavimus.
