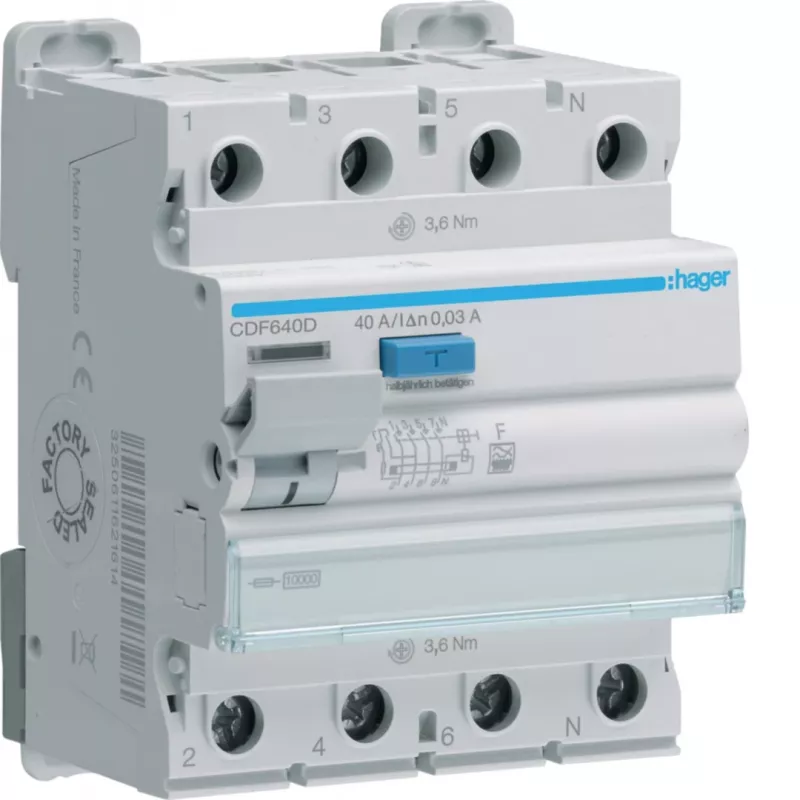

Hager CDF640D liekamosios srovės grandinės pertraukiklis 4-polių 10kA 40A 30mA F tipo

Ar žinojote, kad jūsų namų elektros tinkle gali tykoti nematomi pavojai? Ypač kai naudojate šiuolaikinius prietaisus su dažnio keitikliais – pavyzdžiui, šilumos siurblius ar indukcines virykles. Hager CDF640D – tai jūsų ramybės garantas, sukurtas apsaugoti jus ir jūsų turtą nuo elektros smūgio ir gaisro pavojaus.

Kuo šis pertraukiklis ypatingas?

Hager CDF640D yra F tipo liekamosios srovės grandinės pertraukiklis (RCCB), specialiai pritaikytas grandinėms, kuriose yra dažnio keitikliai, inverteriai ar kita elektroninė įranga. Jis reaguoja į sudėtingas liekamąsias sroves, su kuriomis paprasti pertraukikliai nesusidoroja. Keturi poliai užtikrina trifazių tinklų apsaugą, o 30 mA jautrumas – tai jautriausias lygis, apsaugantis nuo mirtinų elektros smūgių.

Kam jis tinka?

• Naujos statybos ar renovuojamiems namams su modernia elektros įranga
• Dirbtuvėms ar garažams, kur naudojami inverteriniai suvirinimo aparatai
• Komerciniams pastatams su dažnio keitikliais valdomais įrenginiais

Pagrindiniai parametrai

• Gamintojas: Hager
• Modelis: CDF640D
• Tipas: Liekamosios srovės grandinės pertraukiklis (RCCB)
• Polių skaičius: 4
• Vardinė srovė: 40 A
• Vardinė liekamoji srovė: 30 mA
• RCD tipas: F
• Trumpojo jungimo išjungimo galia: 10 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Tvirtinimas: ant DIN bėgelio
• Modulių skaičius: 4
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (sumontavus): IP40
• Išjungimo charakteristika: momentinis
• Gnybtų talpa (standi viela): 1 - 35 mm²
• Gnybtų talpa (lanksti viela): 1 - 25 mm²
• Darbinė temperatūra: -25 iki 40 °C
• Standartai: EN 61008-1, IEC 61008-1

Kaip naudoti?

Pertraukiklis montuojamas ant DIN bėgelio skirstomajame skydelyje. Prieš montavimą įsitikinkite, kad grandinė yra atjungta nuo įtampos. Sujunkite fazinius ir nulinius laidus pagal schemą. Po montavimo patikrinkite veikimą paspausdami „Test“ mygtuką – pertraukiklis turi atsijungti.

Patarimas: F tipo RCCB būtinas ten, kur naudojami dažnio keitikliai – jie sukuria aukšto dažnio triukšmus, dėl kurių standartiniai A tipo pertraukikliai gali neveikti tinkamai. Hager CDF640D užtikrina patikimą apsaugą net ir sudėtingomis sąlygomis.
