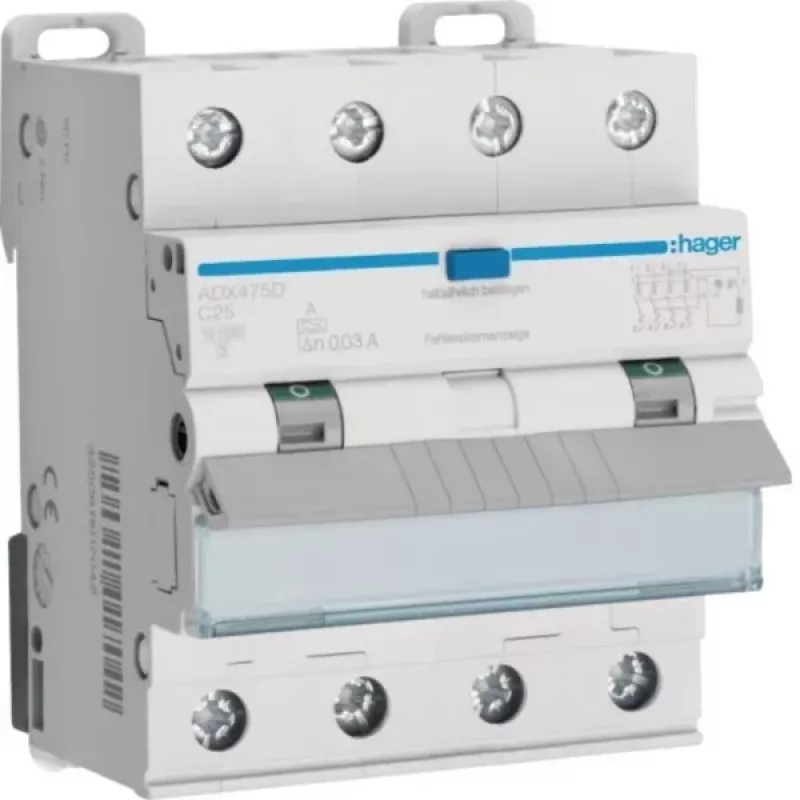

Hager ADX475D RCBO 4P 10kA C-25A 30mA Type A

Kai skydelyje reikia apsaugoti trifazę liniją ir nuo perkrovos, ir nuo nuotėkio srovės, vienas Hager ADX475D RCBO modulis atlieka abi funkcijas. Vietoje atskiro automatinio jungiklio ir atskiro nuotėkio relės, šis 4 polių įrenginys sutaupo vietos ir supaprastina laidų sujungimą. Montuotojai vertina, kad nereikia derinti dviejų atskirų prietaisų charakteristikų – viskas jau suderinta gamykloje.

Kodėl verta rinktis

ADX475D sujungia 25 A C charakteristikos automatinį jungiklį su 30 mA A tipo nuotėkio srovės apsauga. A tipo nuotėkio srovės jutiklis reaguoja ne tik į kintamąją, bet ir į pulsuojančią nuolatinę nuotėkio srovę, todėl tinka grandinėms su elektroniniais balastais, LED maitinimo šaltiniais ar vienfaziais inverteriais. 10 kA trūkimo galia užtikrina patikimą apsaugą net ir didelių trumpojo jungimo srovių atveju.

Techninės specifikacijos

• Vardinė srovė: 25 A
• Išjungimo charakteristika: C
• Nuotėkio srovė: 30 mA
• Nuotėkio srovės tipas: A
• Trūkimo galia: 10 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Polių skaičius: 4
• Modulių plotis: 4 moduliai
• Montavimas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki 40 °C
• Standartai: EN 61009-1

Kam tinka

• Trifazių kištukinių lizdų ir įrangos apsauga komercinėse bei pramoninėse instaliacijose
• Grandinėms su elektroniniais balastais, LED maitinimo šaltiniais ar vienfaziais inverteriais
• Skydeliams, kuriuose ribota vieta, o kiekvienai linijai reikia individualios apsaugos

Kaip naudoti

Įrenginys montuojamas ant DIN bėgelio, užima 4 modulių plotį. Gnybtai priima standžius 1,5–25 mm² ir lanksčius 1,5–16 mm² laidus. Prijungus fazinius ir nulinius laidus, RCBO automatiškai apsaugo nuo perkrovos, trumpojo jungimo ir nuotėkio srovės. Rekomenduojama periodiškai tikrinti bandymo mygtuku.

Patarimas: prieš montuodami įsitikinkite, kad skydelyje yra pakankamai vietos 4 moduliams. Jei grandinėje yra dažnio keitiklių ar kitų elektroninių prietaisų, A tipo nuotėkio apsauga yra būtina siekiant išvengti klaidingų suveikimų. Visada laikykitės vietinių elektros instaliacijos taisyklių.
