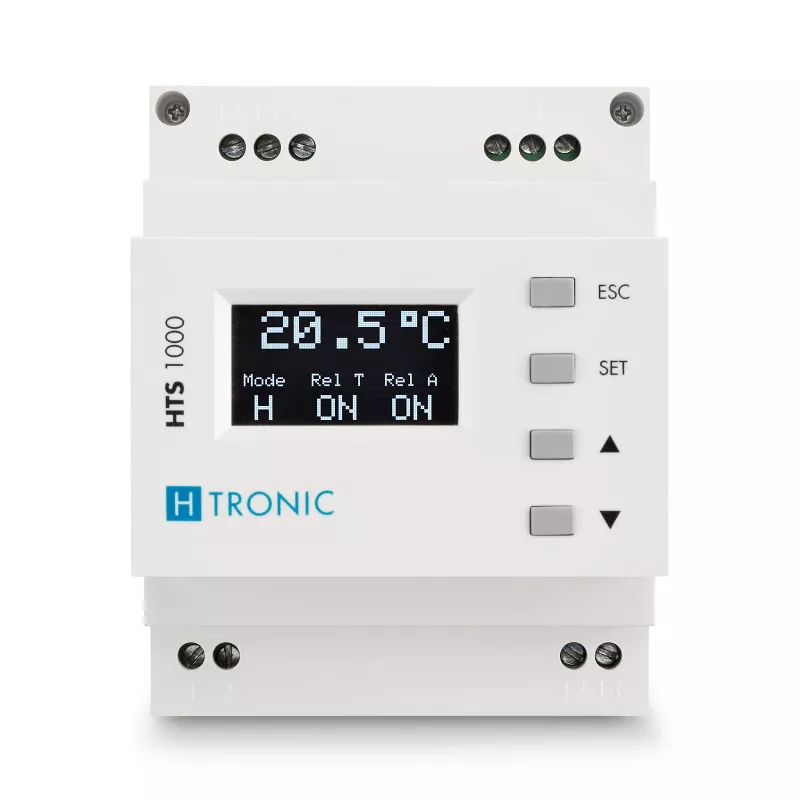

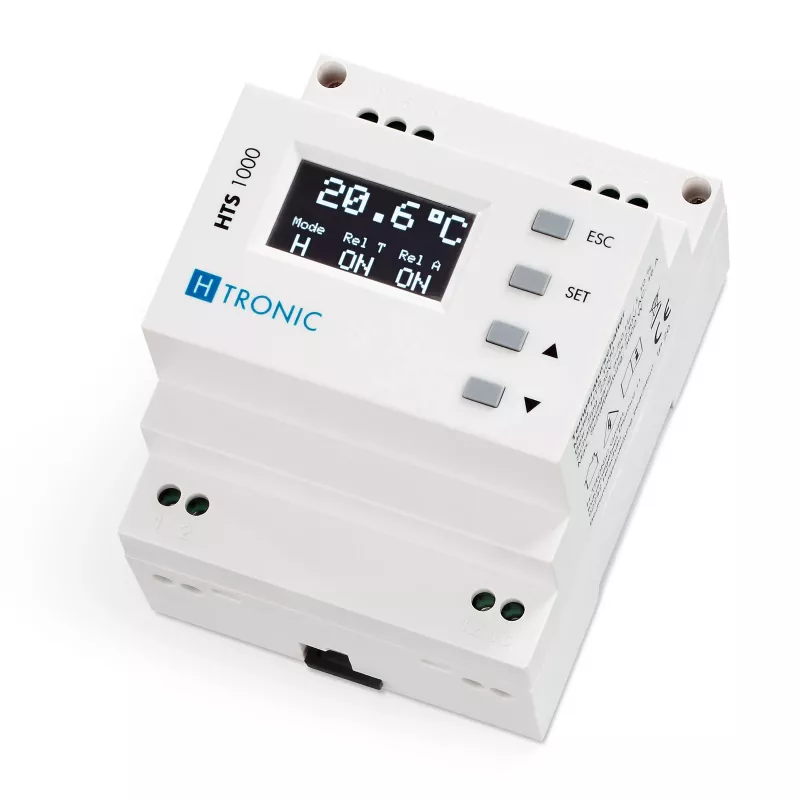

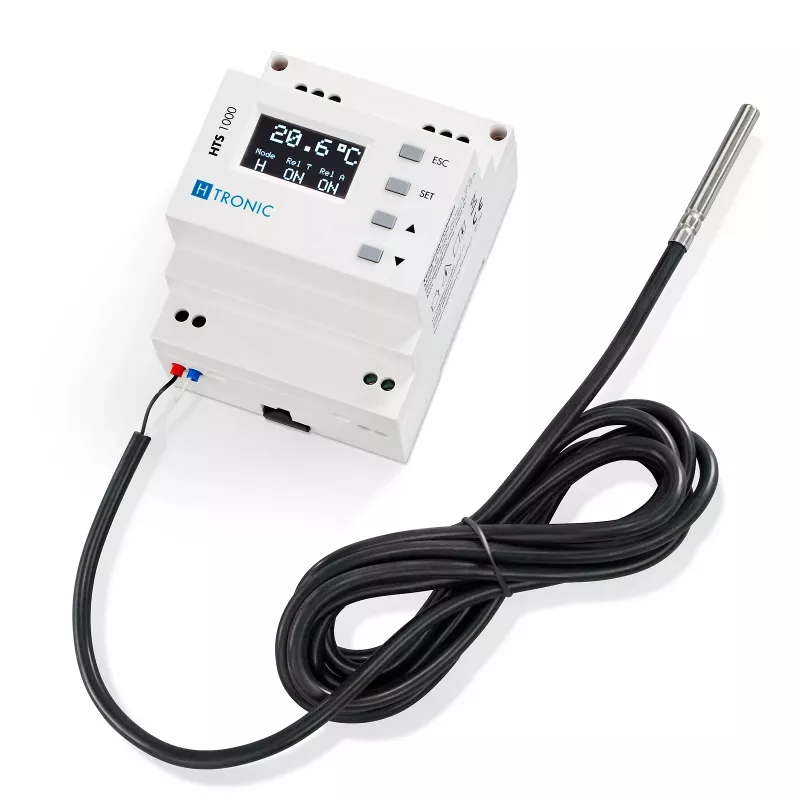

H-TRONIC HTS 1000 DIN bėgio temperatūros jungiklis -99°C iki +850°C 1114690

Kai reikia tiksliai valdyti temperatūrą elektros spintose, dažnai tenka rinktis patikimą DIN bėgio modulį, kuris palaiko platų jutiklių spektrą ir gali perjungti dideles apkrovas. H-TRONIC HTS 1000 yra būtent toks sprendimas – dviejų taškų temperatūros jungiklis su Pt100/Pt1000 jutiklių įėjimu, matavimo diapazonu nuo -99°C iki +850°C ir 10A relės išėjimu.

Kam skirtas

Šis temperatūros jungiklis skirtas elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kurie integruoja temperatūros valdymą į valdymo spintas. Jis tinka šildymo, vėsinimo ir signalizacijos sistemoms, kur reikalingas patvarus DIN bėgio modulis.

Pagrindinės savybės

• Platus matavimo diapazonas: -99°C iki +850°C

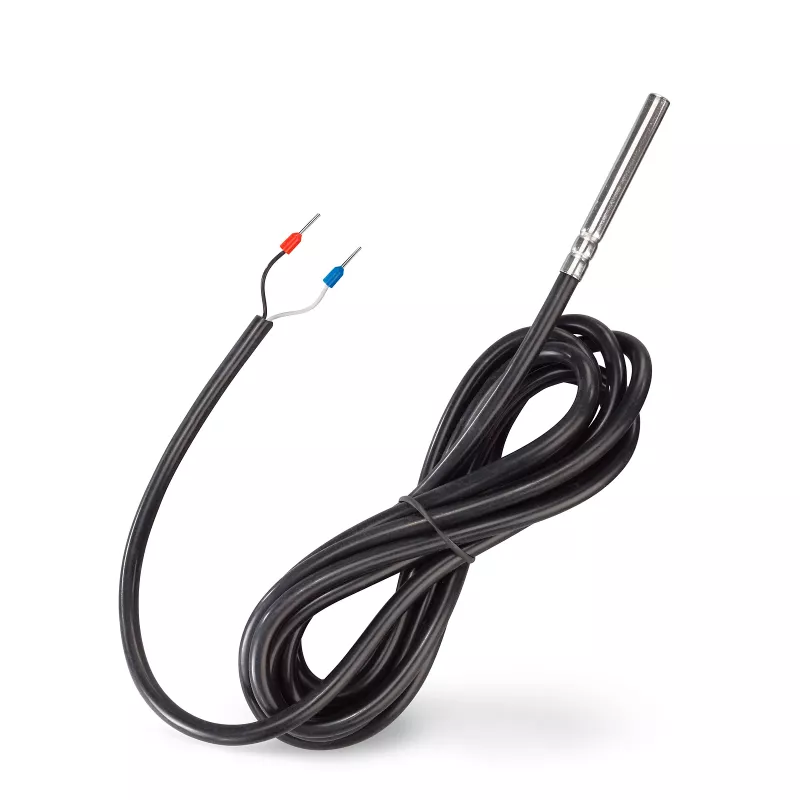

• Pasirenkamas Pt100 arba Pt1000 jutiklis, 2 arba 3 laidų prijungimas
• 1 perjungiamoji relė (SPDT) su 10A / 250V AC perjungimo galia
• Dviejų taškų (įjungta/išjungta) valdymas su reguliuojama histereze nuo 0,1 K iki 99,9 K
• 3 skaitmenų LED ekranas su 0,1°C raiška iki 99,9°C, virš jo – 1°C
• Šildymo/vėsinimo režimas, poslinkio reguliavimas ir jutiklio nutrūkimo aptikimas
• Montavimas ant DIN bėgio (35 mm), varžtiniai gnybtai, 230V AC maitinimas

Specifikacijos

• Temperatūros matavimo diapazonas: -99°C iki +850°C
• Jutiklio įėjimas: Pt100 / Pt1000, 2 arba 3 laidų
• Maitinimo įtampa: 230V AC, 50/60 Hz
• Išėjimas: 1 perjungiamoji relė (SPDT), 10A / 250V AC varžinė apkrova
• Valdymo režimas: dviejų taškų (įjungta/išjungta)
• Ekranas: 3 skaitmenų LED
• Histerezė: reguliuojama nuo 0,1 K iki 99,9 K
• Raiška: 0,1°C (-99,9 iki 99,9°C), 1°C (100 iki 850°C)
• Tikslumas: ±1% visos skalės ±1 skaitmuo
• Darbinė temperatūra: 0°C iki +50°C
• Apsaugos klasė: IP20 (priekinis skydelis)
• Energijos suvartojimas: maks. 3 VA
• Korpuso medžiaga: savaiminio gesimo plastikas (PC/ABS)
• Sertifikatas: CE
• Montavimas: DIN bėgis 35 mm
• Elektros prijungimas: varžtiniai gnybtai

Patarimai

Kad matavimai būtų tikslūs, naudokite 3 laidų Pt100 jutiklį – taip kompensuosite laidų varžą. Nustatykite histerezę pagal proceso toleranciją, kad relė neperjunginėtų per dažnai. Prieš prijungdami įsitikinkite, kad maitinimo įtampa atitinka 230V AC.

Patarimas: jei temperatūra svyruoja apie nustatytą ribą, padidinkite histerezę – taip prailginsite relės tarnavimo laiką.
