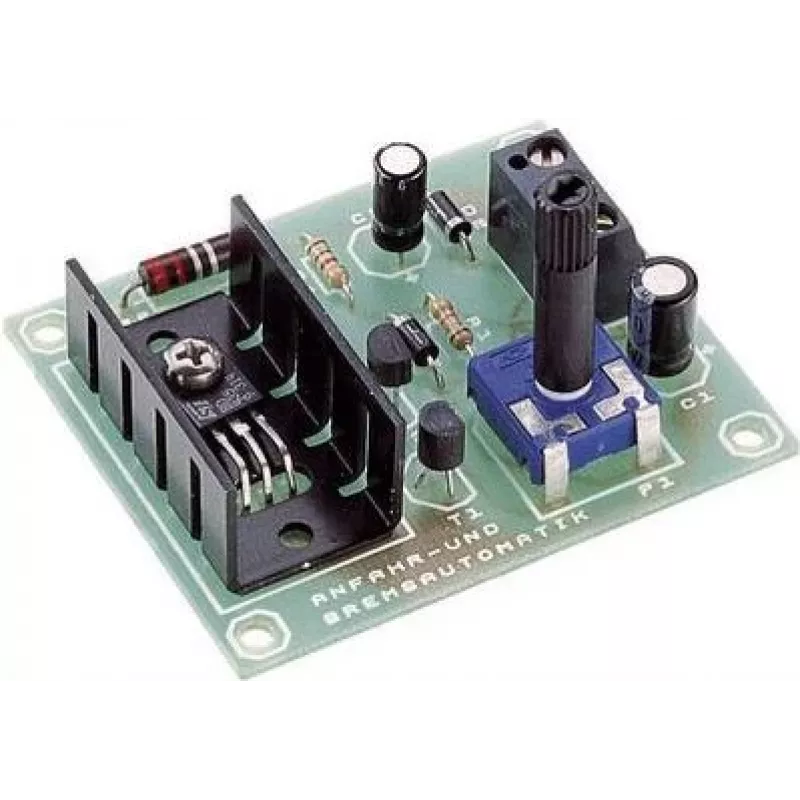

H-TRONIC automatinio paleidimo ir stabdymo valdymo rinkinys 199354

Jei statote geležinkelio maketą, kuriate robotą ar automatikos sistemą su šepetėliniais nuolatinės srovės varikliais, H-TRONIC 199354 rinkinys suteiks jūsų projektui tikrovišką, sklandų judesį. Užuot staigiai įjungęs ir išjungęs variklį, šis modulis palaipsniui didina ir mažina apsukas – traukinys nebeiššoka iš bėgių, o mechanizmas nesusidėvi nuo staigių trūkčiojimų.

Kodėl verta rinktis

• Reguliuojamas įsibėgėjimo ir stabdymo laikas (apie 0–10 s) dviem trimeriniais rezistoriais
• PWM išėjimas – efektyvus, tylus variklio valdymas
• Plati 12–24 V DC darbinė įtampa, tinka įprastiems maitinimo šaltiniams
• Atlaiko iki 3 A nuolatinės, 5 A trumpalaikės srovės
• Teigiamo perjungimo įėjimas – valdykite jungikliu, rele ar pultu
• Kompaktiška plokštė (70 x 50 mm) su gnybtų jungtimis – paprasta prijungti
• Litavimo rinkinys: visos dalys komplekte, reikia tik sulituoti

Kaip tai veikia kasdien

Sumontuokite modulį tarp maitinimo šaltinio ir variklio, dviem trimerais nustatykite norimą įsibėgėjimo bei stabdymo laiką ir paleiskite jungikliu ar rele. Variklis sklandžiai įsibėgės iki pilnų apsukų ir švelniai sustos – tai puikiai tinka maketų traukiniams, apsaugo mechanizmus nuo staigaus judesio, o maža tuščiosios eigos srovė (apie 10 mA) leidžia naudoti net baterijomis maitinamuose projektuose.

Techninė specifikacija

• Gaminio tipas: elektroninis modulis (rinkinys)
• Funkcija: automatinis paleidimo ir stabdymo valdymas
• Variklių suderinamumas: šepetėliniai nuolatinės srovės varikliai
• Darbinė įtampa: 12–24 V DC
• Maks. nuolatinė išėjimo srovė: 3 A
• Didžiausia išėjimo srovė: 5 A (trumpalaikė)
• Reguliuojamas įsibėgėjimo laikas: apie 0–10 s
• Reguliuojamas stabdymo laikas: apie 0–10 s
• Valdymo įėjimas: teigiamas perjungimas (jungiklis arba relė)
• Išėjimo tipas: PWM
• Tuščiosios eigos srovė: apie 10 mA
• Darbinė temperatūra: nuo -15 iki +50 °C
• Valdymo kanalų skaičius: 1
• Jungtys: gnybtai
• Plokštės matmenys: 70 x 50 mm
• Reikalingas litavimas: taip (litavimo rinkinys)
• Naudojimo sritys: geležinkelio maketai, automatika, robotika, „pasidaryk pats“ projektai

Pabaigai

Šis rinkinys – patikimas pasirinkimas tiems, kurie vertina sklandų variklio valdymą. Surinkite patys ir tiksliai sureguliuokite judesio profilį pagal savo poreikius.
