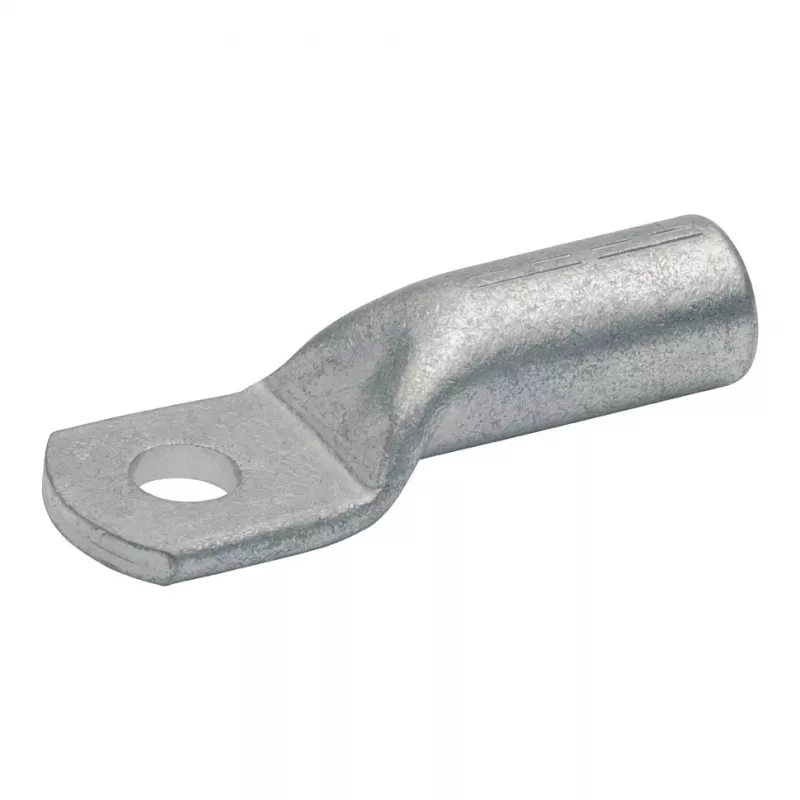

Gustav Klauke 107R8 70 mm² elektrolitiniu būdu alavuotas varinis presuojamas kabelio antgalis

Ar kada nors teko sukti galvą, kaip patikimai ir ilgaamžiškai prijungti 70 mm² varinį kabelį prie M8 varžto? Šis Gustav Klauke 107R8 presuojamas kabelio antgalis – tai sprendimas, kurį įvertins kiekvienas elektrikas, norintis, kad jo jungtys atlaikytų dideles sroves ir nesukeltų rūpesčių po metų. Dėl elektrolitinio vario ir elektrolitinio alavo dangos šis antgalis pasižymi puikiu laidumu ir atsparumu korozijai, o kontrolinė anga leidžia akimirksniu patikrinti, ar užspaudimas atliktas teisingai. Jūsų elektros instaliacija bus ne tik saugi, bet ir tvarkinga.

Kam jis skirtas

Šis antgalis – idealus pasirinkimas elektrikams, montuotojams ir skydų gamintojams, dirbantiems su valdymo spintomis, skirstomaisiais įrenginiais, šynomis, mašinų instaliacija ar maitinimo paskirstymo blokais. Dėl suderinamumo su suvytais ir smulkiais suvytais laidininkais jis puikiai tinka tiek lanksčioms, tiek standžioms kabelių linijoms – vienu antgaliu galite išspręsti daugelį kasdienių montavimo užduočių.

Pagrindiniai privalumai

• Didelio laidumo elektrolitinis varis (E-Cu) – užtikrina nenutrūkstamą didelės srovės perdavimą be perkaitimo.
• Elektrolitinio alavo danga – apsaugo nuo galvaninės korozijos ir stabilizuoja kontaktinę varžą laikui bėgant.
• Preciziškai išgręžta 8,4 mm skylė – puikiai tinka M8 varžtams ir sraigtams.
• Kontrolinė anga – leidžia greitai patikrinti įkišimo gylį ir užspaudimo kokybę.
• Atitinka DIN 46235 standartą – garantuojamas suderinamumas su standartiniais įrankiais ir matmenimis.
• Suderinamas su šešiakampiais užspaudimo presais (6–10 t) – užtikrina dujoms nepralaidžią jungtį.

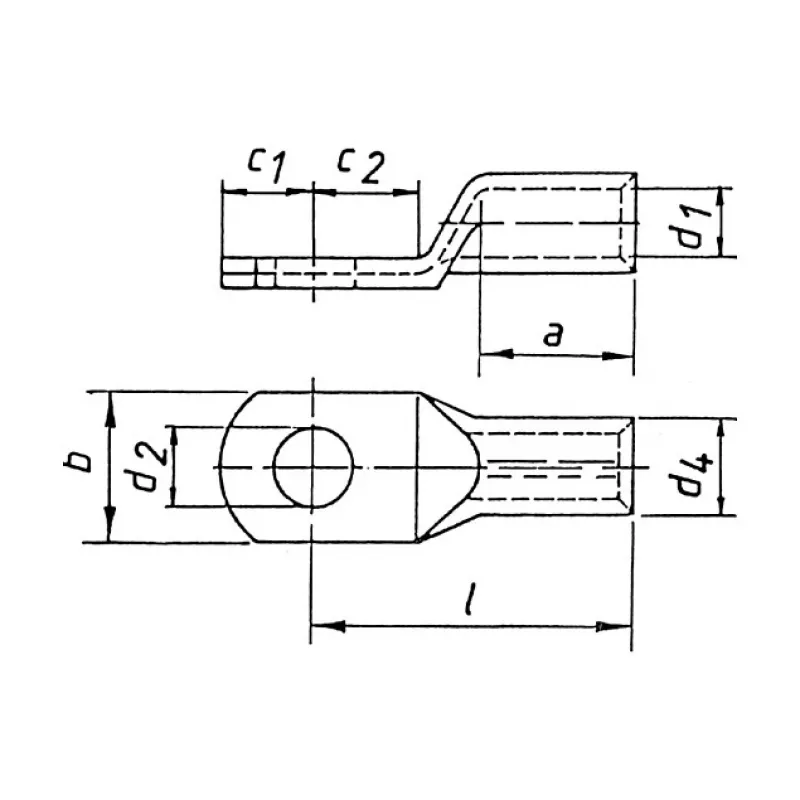

Specifikacijos

• Laidininko skerspjūvis: 70 mm²
• Varžto skylės skersmuo: 8,4 mm (skirta M8 varžtams)
• Bendras ilgis: 56 mm
• Pločio matmuo: 22 mm
• Išorinis įvorės skersmuo: 14,5 mm
• Vidinis įvorės skersmuo: 11,5 mm
• Plokštelės storis: 2,5 mm
• Medžiaga: elektrolitinis varis (E-Cu), elektrolitinio alavo danga
• Standartas: DIN 46235
• Įvorės tipas: standartinio ilgio
• Kontrolinė anga: taip
• Suderinami laidininkai: suvyti ir smulkiai suvyti variniai laidininkai
• Darbinės temperatūros diapazonas: nuo -55°C iki +150°C
• Gamintojo serija: 107 serija
• Užspaudimo būdas: šešiakampis užspaudimas
• Paskirtis: maitinimo paskirstymas, valdymo skydai, pramoninė įranga

Patarimai

Naudokite tinkamą šešiakampį užspaudimo presą, skirtą 70 mm² laidininkams, ir užtikrinkite 6–10 t jėgą. Visada įkiškite antgalį iki galo ant nuimto laidininko, kol pasieksite kontrolinę angą, tada atlikite užspaudimą. Jei montuojate agresyvioje aplinkoje, apsvarstykite galimybę uždėti termosusitraukiančią juostelę ant užspaudimo vietos – taip dar geriau apsaugosite jungtį nuo drėgmės ir korozijos. Prieš priverždami M8 varžtą, įsitikinkite, kad skylė puikiai sutampa su varžto padėtimi.

Nepamirškite: teisingas užspaudimas yra raktas į ilgaamžę ir saugią jungtį. Visada naudokite sertifikuotus įrankius ir laikykitės gamintojo rekomendacijų.
