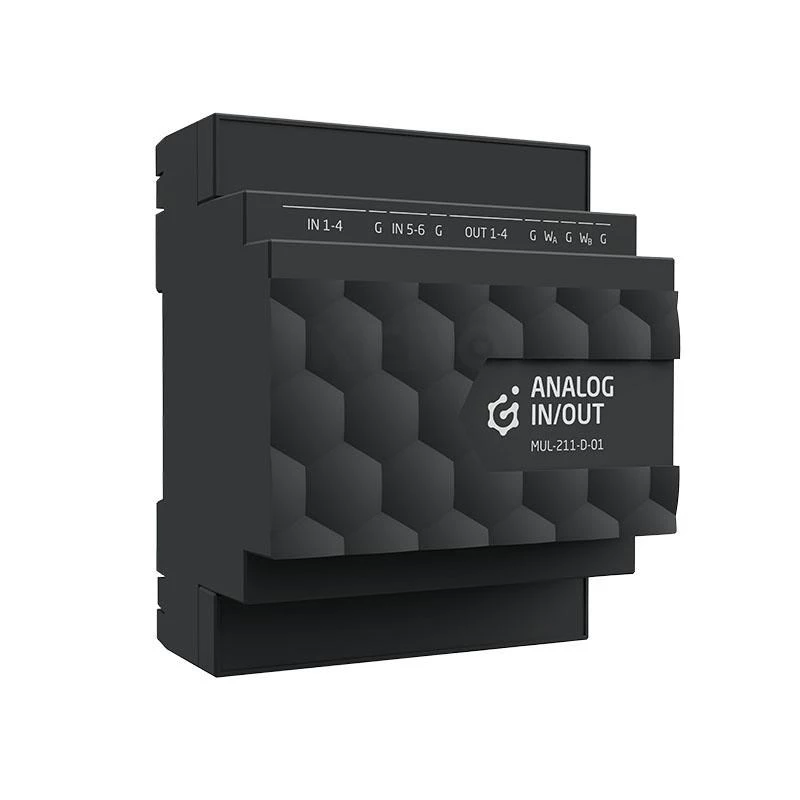

Grenton analoginių įėjimų ir išėjimų modulis MUL-211-D-01, 4 įėjimai 2 išėjimai, 1-Wire, DIN bėgelis, TF-Bus

Ar kada norėjote, kad jūsų namai patys „pajustų“ temperatūrą, šviesą ar kitus analoginius signalus ir atitinkamai sureaguotų? Grenton MUL-211-D-01 modulis leidžia lengvai prijungti įvairius jutiklius ir valdyti įrenginius – ir visa tai tilps į jūsų skirstomąją spintą.

Kodėl šis modulis jums patiks?

Šis modulis – tarsi vertėjas tarp jūsų jutiklių ir išmaniųjų namų sistemos. Jis priima signalus iš temperatūros, slėgio ar kitų analoginių jutiklių (0-10V, 4-20mA, NTC, PT1000) ir perduoda juos į Grenton sistemą. Be to, pats gali valdyti šviesos reguliatorius ar kitus 0-10V valdomus įrenginius. O jei norite matuoti temperatūrą keliose vietose – prie 1-Wire magistralės galite prijungti iki 8 DS18B20 jutiklių!

Kam jis skirtas?

• Namuose, kuriuose jau veikia Grenton išmaniųjų namų sistema.
• Kai reikia stebėti temperatūrą, drėgmę ar kitus analoginius parametrus.
• Kai norite valdyti šviesos ryškumą, šildymą ar kitus 0-10V įrenginius.
• Kai svarbu kompaktiškas montavimas – modulis užima vos 2 DIN modulius.

Svarbiausios savybės

• 4 analoginiai įėjimai (0-10V, 4-20mA, NTC 10kΩ, PT1000, DS18B20 per 1-Wire), 12 bitų skiriamoji geba.
• 2 analoginiai išėjimai (0-10V), 10 bitų skiriamoji geba.
• 1-Wire magistralė – prijunkite iki 8 DS18B20 temperatūros jutiklių.
• Ryšys per TF-Bus – patikima integracija su Grenton sistema.
• Maitinimas 24V DC, maksimali galia 2W.
• DIN bėgelio montažas, plotis 2 moduliai (apie 35 mm).
• Apsaugos klasė IP20, darbinė temperatūra nuo -10°C iki +50°C.

Kaip naudoti?

Modulį lengva sumontuoti ant DIN bėgelio skirstomojoje spintoje. Prijunkite maitinimą 24V DC, TF-Bus ryšio laidus ir norimus jutiklius. Įėjimai automatiškai atpažįsta signalo tipą, tad nereikia papildomų nustatymų. O 1-Wire jutiklius tiesiog prijunkite prie tam skirtų gnybtų.

Patarimas: Norėdami išnaudoti visas galimybes, naudokite su Grenton TF-Bus valdikliais ir sertifikuotu 24V maitinimo šaltiniu. Venkite drėgmės ir ekstremalių temperatūrų – modulis mėgsta sausą ir vėsią aplinką.
