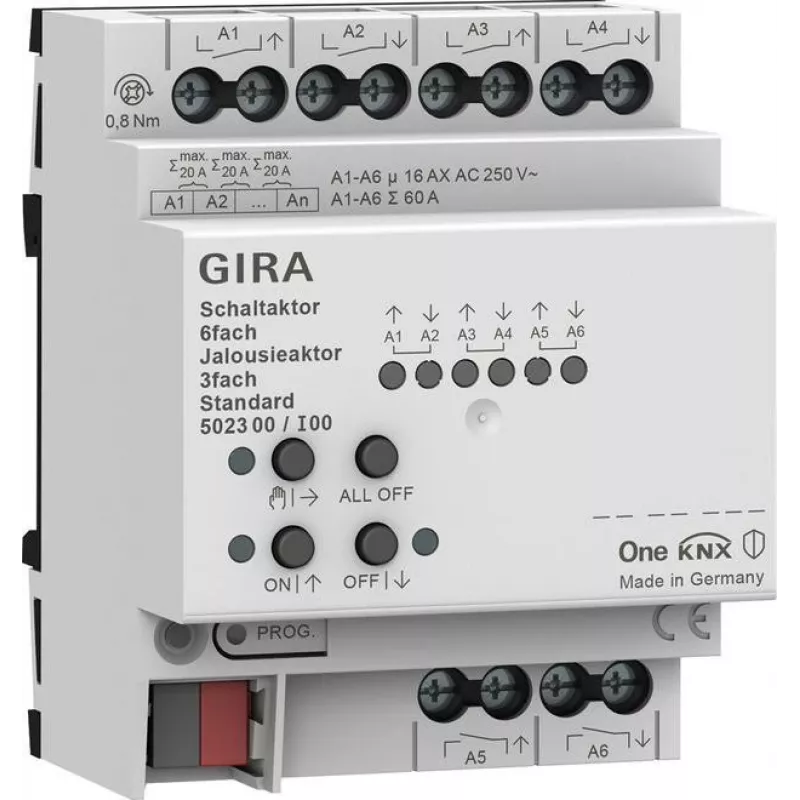

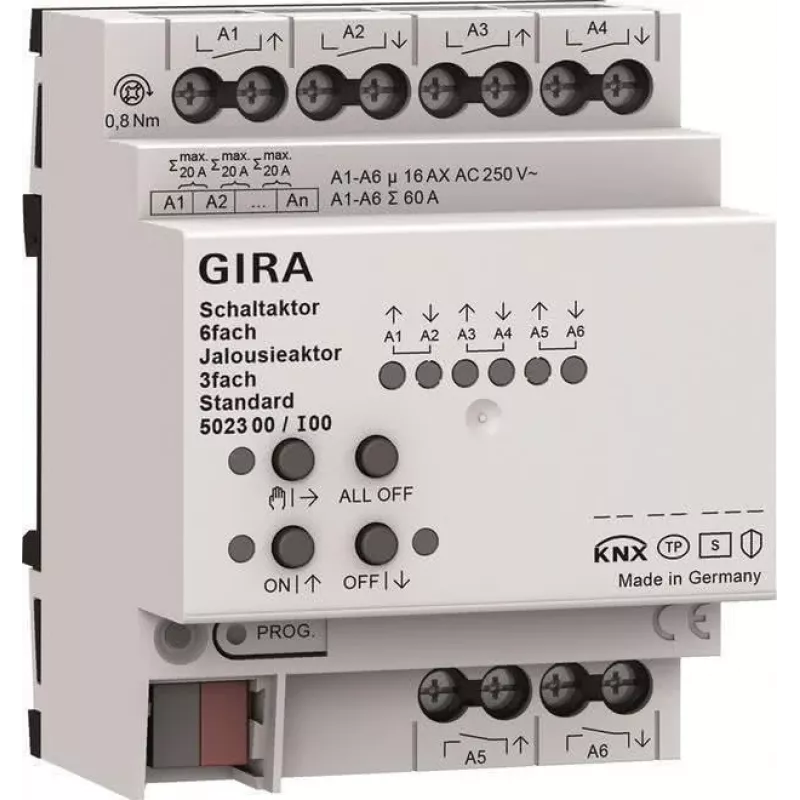

Gira Switch & Blind Actuator 6f/3f 16 A 502300

Šis prietaisas skirtas KNX sistemų montuotojams ir projektuotojams, kurie vertina kompaktišką sprendimą, leidžiantį vienu įrenginiu valdyti tiek apšvietimą, tiek žaliuzes. Gira 502300 – tai 6 kanalų šviesos jungiklis ir 3 kanalų žaliuzių aktuatorius, telpantis vos 4 modulių DIN bėgelyje. Vietoj atskirų aktuatorių, šis įrenginys sutaupo vietos skydelyje ir sumažina laidų kiekį, nes viskas valdoma per KNX magistralę.

Privalumai

• 6 nepriklausomi jungimo kanalai, kurių kiekvienas atlaiko iki 16 A (3680 W esant 230 V AC ominei apkrovai)
• 3 žaliuzių/roletų kanalai, skirti 230 V AC varikliams, kurių galia iki 1380 VA
• Rankinis valdymas mygtukais tiesiai ant prietaiso – patogu montuojant arba busui sugedus
• Integruotos loginės funkcijos: scenarijai, laiko funkcijos, laiptinės apšvietimas
• Būsenos atgalinis ryšys per KNX magistralę
• Apsauga nuo perkrovos kiekvienam kanalui
• Kompaktiškas 4 TE (DIN modulių) plotis, tvirtinamas ant DIN bėgelio

Kasdienis naudojimas

Konfigūruojamas per ETS programinę įrangą, aktuatorius reaguoja į KNX telegramas: jungia šviesą, valdo žaliuzių padėtį, lamelių pasukimą, kviečia scenas. Rankiniai mygtukai leidžia vietinį valdymą diegimo metu arba esant magistralės gedimui. Gnybtai skirti tvirtiems arba lankstiems laidininkams. Prietaisas maitinamas tik iš KNX magistralės (21–30 V DC), todėl papildomas maitinimo šaltinis nereikalingas.

Techninės specifikacijos

• Magistralės sistema: KNX
• Funkcijos: jungimas, žaliuzių/roletų valdymas
• Jungimo kanalų skaičius: 6
• Žaliuzių/roletų kanalų skaičius: 3
• Maks. jungimo srovė vienam kanalui: 16 A
• Maks. jungimo galia (ominei apkrovai) vienam kanalui: 3680 W esant 230 V AC
• Maks. jungimo galia (variklių apkrovai) vienam kanalui: 1380 VA
• Montavimo tipas: DIN bėgelis
• Modulių plotis: 4 TE (DIN moduliai)
• Maitinimo įtampa: KNX magistralės įtampa (21–30 V DC)
• Išėjimo įtampa: 230 V AC
• Rankinis valdymas: taip, mygtukais ant prietaiso
• Jungties tipas: varžtiniai gnybtai
• Apsaugos klasė: IP20
• Darbinė temperatūra: 0 iki +45 °C
• Integruotos loginės funkcijos: taip (scenarijai, laiko funkcijos, laiptinės apšvietimas)
• Būsenos atgalinis ryšys: taip, per KNX magistralę
• Apsauga nuo perkrovos: taip

Pabaigai

Jei projekte reikia vienu metu automatizuoti apšvietimą ir žaliuzes vienoje KNX linijoje, Gira 502300 pasiūlys tinkamą kanalų skaičiaus ir skydelio vietos santykį.
