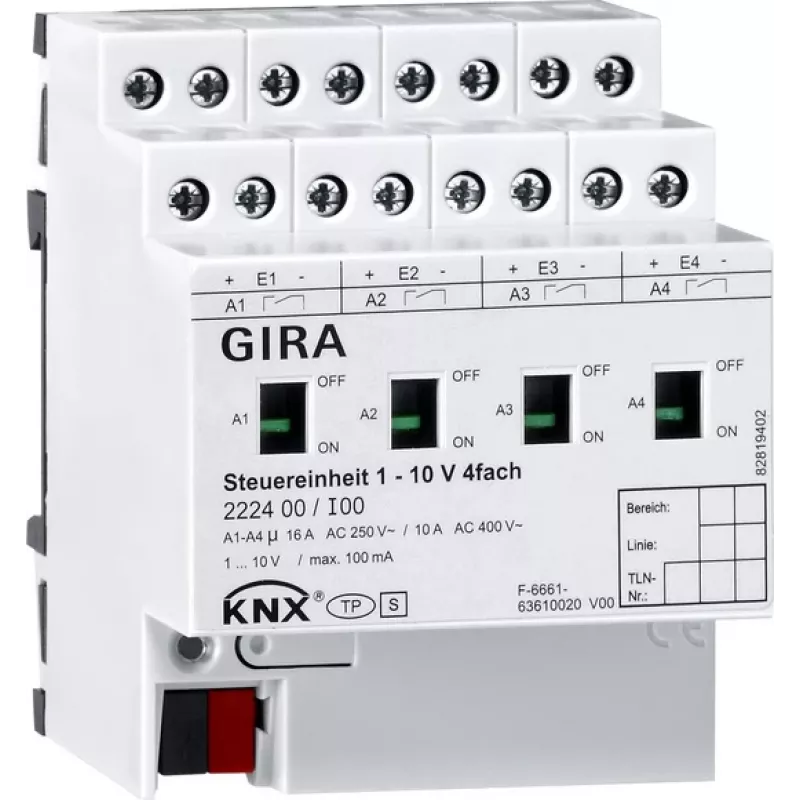

GIRA Control Unit 222400 1-10V 4 kanalų rankinio valdymo KNX modulis (222400)

Kai reikia valdyti apšvietimą biuruose, konferencijų salėse ar visuomeniniuose pastatuose, tenka derinti automatinį KNX valdymą su galimybe greitai įsikišti rankiniu būdu. GIRA Control Unit 222400 — tai keturių kanalų 1-10V valdymo modulis, kuris suteikia būtent tokią lankstumą: kiekvieną kanalą galima valdyti mygtukais tiesiai ant įrenginio, o taip pat integruoti į KNX magistralę.

Kodėl verta rinktis

Šis modulis leidžia valdyti iki keturių nepriklausomų 1-10V reguliuojamų šviestuvų ar elektroninių balastų grupių. Kiekvienas kanalas turi atskirą apsaugą nuo trumpojo jungimo ir perkrovos, todėl įranga veikia patikimai net ir intensyvaus naudojimo sąlygomis. LED indikacija kiekvienam kanalui padeda greitai įvertinti būseną tiek paleidimo metu, tiek ieškant gedimų.

Kam tinka

• Biurų pastatams, kuriuose reguliuojamas fluorescencinis apšvietimas
• KNX išmaniosios pastatų sistemos integratoriams, jungiantiems 1-10V LED driverius
• Konferencijų salėms ir auditorijoms, kur reikalingas rankinis valdymas
• Esamų 1-10V apšvietimo sistemų atnaujinimui pridedant KNX valdymą

Pagrindinės specifikacijos

• Magistralės sistema: KNX
• Funkcija: 1-10V valdymo modulis
• Kanalų skaičius: 4
• Valdymo tipas: rankinis ir KNX
• Išėjimo įtampa: 1-10V DC
• Išėjimo srovė kanalui: maks. 50 mA
• Montavimo tipas: DIN bėgelis (REG įrenginys)
• Modulio plotis: 4 TE (72 mm)
• Maitinimo įtampa: KNX magistralės įtampa (21-30V DC)
• Energijos suvartojimas (KNX): tip. 5 mA
• Darbinė temperatūra: 0°C iki +45°C
• Apsaugos klasė: IP20
• Konfigūravimas: ETS programinė įranga
• Rankinis valdymas: taip, mygtukais
• Būsenos indikacija: LED kiekvienam kanalui
• Jungties tipas: varžtiniai gnybtai (1-10V), magistralės gnybtas (KNX)
• Naudojimas: 1-10V reguliuojamų šviestuvų, elektroninių balastų valdymas
• Gaminio tipas: aktorius / sąsaja
• Apsauga nuo trumpojo jungimo: taip, 1-10V išėjimams
• Apsauga nuo perkrovos: taip, 1-10V išėjimams

Kaip naudoti

Modulis montuojamas ant standartinio DIN bėgelio skirstomojoje spintoje. Konfigūravimas atliekamas per ETS programinę įrangą, kurioje kanalams priskiriami KNX grupės adresai. Rankinis valdymas mygtukais leidžia testuoti ir valdyti apšvietimą vietoje net ir be magistralės ryšio. Varžtiniai gnybtai užtikrina patikimą 1-10V signalo prijungimą prie šviestuvų.

Geros žinoti

Modulio plotis 4 TE (72 mm) – standartinis dydis, lengvai telpantis daugumoje skirstomųjų spintų. Kiekvienas kanalas turi atskirą LED indikaciją, kuri palengvina paleidimo darbus. Įrenginys maitinamas iš KNX magistralės, todėl papildomas maitinimo šaltinis nereikalingas.

Patarimas: prieš montuodami įsitikinkite, kad jūsų 1-10V šviestuvai atitinka įtampos diapazoną ir neviršija 50 mA srovės kanalui. Jei planuojate valdyti didesnį skaičių šviestuvų, naudokite kelių modulių konfigūraciją arba signalo stiprintuvą.
