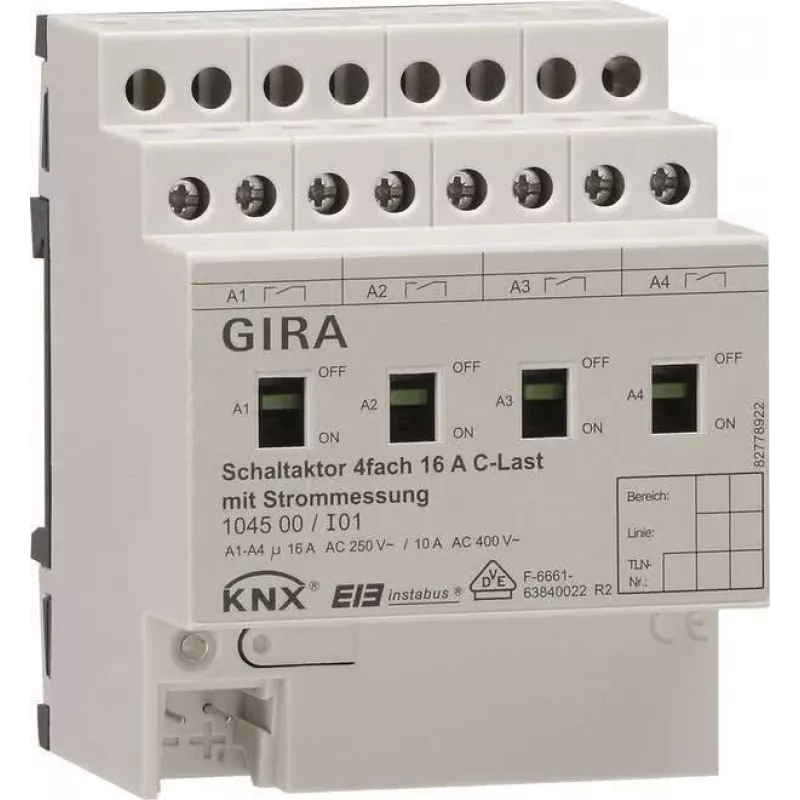

GIRA 4 kanalų perjungimo aktorius DIN bėgiui KNX/EIB 16A C-Load 104500

Kai skirstomojoje spintoje kiekvienam apšvietimo kanalui tenka atskiras modulis, greitai pritrūksta vietos ir kyla daugiau jungčių. GIRA 104500 – tai 4 nepriklausomi perjungimo kanalai viename kompaktiškame 4 TE (72 mm) modulyje, kuris tvirtinamas prie DIN bėgio. Šis aktorius skirtas KNX/EIB pastatų automatizavimo sistemoms ir atlaiko net sudėtingas apkrovas: varžines, indukcines ir talpines (C-load), todėl patikimai valdys LED šviestuvus, elektroninius balastus ar kitus įrenginius.

Kam tai skirta

Elektrikams, sistemų integratoriams ir pastatų automatizavimo specialistams, kurie vertina patikimumą ir taupo vietą skirstomojoje spintoje. Tinka tiek gyvenamiesiems, tiek komerciniams projektams, kur reikia valdyti apšvietimą, šildymą ar kitas elektros apkrovas per KNX sistemą.

Pagrindinės savybės

• 4 nepriklausomi perjungimo išėjimai, kiekvienas iki 16 A (AC1, C-load) – universalus apkrovų valdymas.
• Palaiko varžines, indukcines ir talpines apkrovas, įskaitant LED apšvietimą ir elektroninius balastus.
• Rankinis valdymas mygtukais ir LED būsenos indikacija – lengvas paleidimas ir gedimų paieška.
• Kompaktiškas 4 TE (72 mm) korpusas DIN bėgiui – sutaupo vietos skirstomojoje spintoje.
• Išplėstinės KNX funkcijos: perjungimas, scenarijai, laiko funkcijos, loginės operacijos, centriniai komandos.
• Elektroninė apsauga nuo trumpojo jungimo ir perkrovos – ilgaamžiškumas.
• Konfigūruojama su ETS programine įranga, suderinama su visa KNX ekosistema.

Specifikacijos

• Magistralės sistema: KNX/EIB (TP)
• Išėjimų skaičius: 4
• Perjungimo galia vienam išėjimui: 16 A (AC1, C-load)
• Nominali apkrovos įtampa: 250 V AC, 50/60 Hz
• Magistralės darbinė įtampa: 21–30 V DC
• Montavimas: DIN bėgis (REG), plotis 4 TE (72 mm)
• Jungtys: varžtiniai gnybtai, maks. laido skerspjūvis 4 mm² (vienagyslis), 2,5 mm² (daugiagyslis)
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Magistralės energijos suvartojimas: maks. 10 mA
• Sertifikatai: CE, KNX

Kaip naudoti

Sumontuokite aktorių skirstomojoje spintoje ant DIN bėgio, užtikrindami pakankamą vėdinimą. Prijunkite apkrovas prie išėjimų, neviršydami 16 A vienam kanalui. Prieš paleisdami KNX programą, patikrinkite jungtis naudodami rankinius mygtukus. Jei naudojate talpines apkrovas ir keli kanalai vienu metu veikia esant aukštai temperatūrai, sumažinkite apkrovą.

Patarimas: jei nejungiate visų 4 kanalų vienu metu, galite drąsiai naudoti likusius rezervinius kanalus ateičiai. Visada įsitikinkite, kad bendra srovė neviršija leistinos, ir naudokite tinkamo skerspjūvio laidus.
