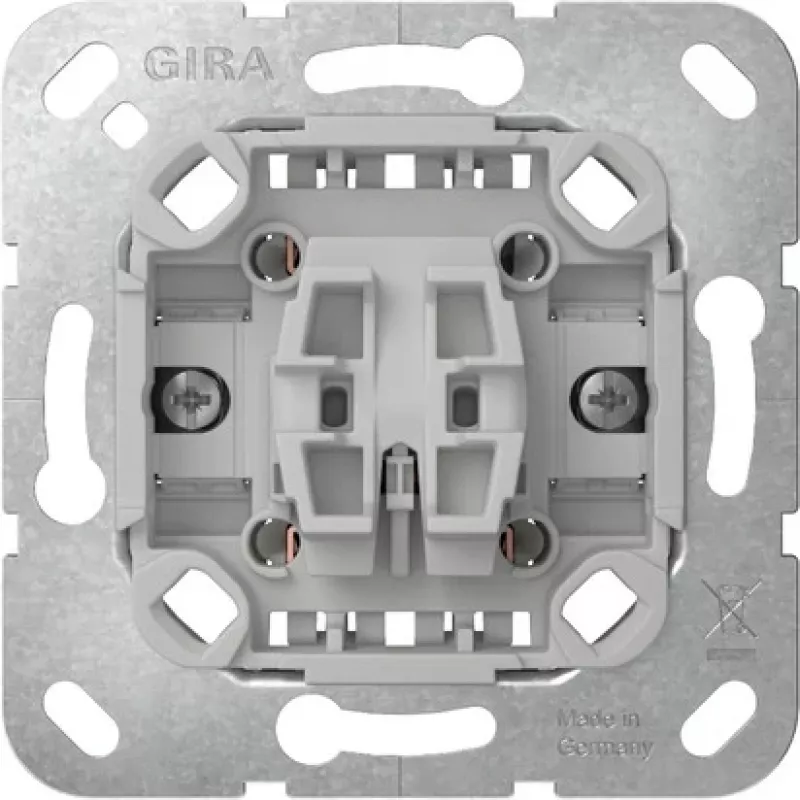

Gira 317600 svirtinio jungiklio įdėklas – dviejų krypčių, įleidžiamas, 10A

Kai reikia patikimo dviejų krypčių perjungimo taško įleidžiamose instaliacijose, Gira 317600 svirtinio jungiklio įdėklas tampa tvirtu pagrindu, suderinamu su daugeliu Gira dizaino rėmelių. Tai – širdis mechanizmo, kuris su dekoratyvine svirtimi leidžia valdyti apšvietimo grandines iš vienos vietos.

Kam skirta

Elektrikams ir montuotojams, dirbantiems su Gira System 55, E2, Event, Esprit, Standard 55, Flächenschalter ar S-Color dizaino linijomis, kuriems reikia patikimo įleidžiamo jungiklio įdėklo gyvenamiesiems ar komerciniams projektams.

Pagrindinės savybės

• Dviejų krypčių jungiklio funkcija (SPDT) – lankstus apšvietimo valdymas
• Nominali 250 V AC ir 10 A – tinka standartinėms apšvietimo apkrovoms
• Įleidžiamas dizainas su varžtiniais gnybtais – saugus laidų prijungimas
• Termoplastikas, be halogenų
• Suderinamas su Gira System 55 ir susijusiomis serijomis (reikia atskiro svirties ir dangtelio)

Specifikacijos

• Jungiklio tipas: svirtinio jungiklio įdėklas
• Jungiklio funkcija: dviejų krypčių (SPDT)
• Montavimo tipas: įleidžiamas
• Prijungimo tipas: varžtiniai gnybtai
• Nominali įtampa: 250 V AC
• Nominali srovė: 10 A
• Polių skaičius: 1
• Svirčių skaičius: 1
• Gnybtų talpa (vientisam laidui): maks. 2,5 mm²
• Gnybtų talpa (lanksčiam laidui): maks. 1,5 mm²
• Medžiaga: termoplastikas
• Darbinė temperatūra: -20 iki +40 °C
• Montavimo gylis: apie 32 mm
• Be halogenų: taip

Kaip naudoti

Įdėklas skirtas poruoti su suderinamu Gira svirtimi ir rėmeliu iš System 55 šeimos ar jos atmainų. Prieš montuodami įsitikinkite, kad grandinė be įtampos, ir naudokite tinkamo skerspjūvio laidus, atitinkančius nurodytas gnybtų talpas.

Patarimas: jei keičiate seną jungiklį, pirmiausia išsiaiškinkite, ar jums reikia dviejų krypčių (perjungiamojo) jungiklio – tada šis įdėklas bus tinkamas. Montuodami visada laikykitės vietinių elektros saugos reikalavimų.
